Relés PCB selados e não selados para eletrodomésticos

A confiabilidade dos eletrodomésticos frequentemente depende de um componente minúsculo e facilmente esquecido na placa de circuito impresso. Se essa opção falhar, toda a máquina geralmente falha junto com ela. Tais falhas desencadeiam rapidamente reclamações de garantia dispendiosas e prejudicam a reputação da marca conquistada com muito esforço. Os engenheiros de projeto lutam constantemente para equilibrar as despesas iniciais com os componentes e as condições adversas do mundo real. Os eletrodomésticos enfrentam ataques diários de umidade, fiapos, graxa e calor extremo. Selecionar o tipo errado de proteção do relé praticamente garante falhas precoces em campo. Exploraremos como os métodos de fabricação automatizados e os ambientes do usuário final determinam suas escolhas exatas de componentes. Você descobrirá uma estrutura baseada em evidências para ajudá-lo a navegar nesta decisão crítica de design. Nosso guia analisa o conflito central entre proteção ambiental e eficiência térmica. Por fim, você aprenderá exatamente como especificar a configuração correta do relé para garantir um ciclo de vida robusto do produto de dez a quinze anos.

Principais conclusões

• A escolha entre um relé PCB selado ou não selado é ditada principalmente pelo processo de fabricação automatizado (por exemplo, soldagem por onda, revestimento isolante) e pelo ambiente operacional do aparelho.
• Um relé PCB selado (RT III / Wash-Tight) evita a entrada de fluxo e solvente de lavagem durante a fabricação, mas pode reter ozônio e calor gerados internamente, reduzindo potencialmente a vida útil do contato.
• Relés não selados (ou à prova de fluxo/protegidos contra poeira) oferecem dissipação térmica superior e custos unitários mais baixos, tornando-os ideais para ambientes de eletrodomésticos secos e estáveis.
• Os requisitos de padronização (como a IEC 60335-1 para aparelhos não supervisionados) influenciam fortemente a especificação final do componente.

A compensação entre confiabilidade e custo no design de PCB de eletrodomésticos

A falha do relé geralmente leva diretamente à falha catastrófica do aparelho. Considere um relé do aquecedor de uma máquina de lavar preso na posição “LIGADO”. Esta avaria ferve a água de forma incontrolável, destruindo o aparelho e arriscando ferimentos graves ao utilizador. Por outro lado, um relé que falha em "ABERTO" interrompe totalmente o ciclo de aquecimento. O usuário registra imediatamente o aparelho como quebrado. Você deve evitar ambos os modos de falha através da especificação precisa dos componentes.

Os engenheiros definem o sucesso equilibrando vários requisitos opostos. Você deve identificar um relé capaz de sobreviver ao estresse da fabricação automatizada. A soldagem por onda envolve choque térmico intenso. A lavagem aquosa introduz solventes químicos agressivos. Depois de sobreviver à montagem, o componente deve suportar um exigente ciclo de vida do consumidor. Os eletrodomésticos típicos funcionam por dez a quinze anos. Você deve alcançar essa longevidade sem inflacionar os custos de produção por unidade. Adicionar recursos de proteção desnecessários corrói rapidamente as margens de lucro em linhas de produção de alto volume.

A variabilidade ambiental altera drasticamente a abordagem do projeto. Você deve categorizar os aparelhos em classes ambientais distintas. Máquinas de lavar louça, máquinas de lavar e sistemas HVAC operam em condições úmidas e adversas. Eles enfrentam umidade constante, condensação e vapores químicos. Fornos, micro-ondas e cafeteiras representam aparelhos secos. Eles operam em ambientes estáveis, embora ocasionalmente com altas temperaturas. Não podemos aplicar uma regra universal para a seleção de componentes nessas diferentes categorias. O ambiente operacional específico determina o nível de proteção básico necessário para o circuito.

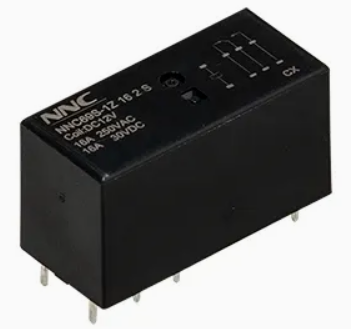

Avaliando o relé PCB selado: proteção versus emissões retidas

Os padrões da indústria definem dispositivos “selados” com base em suas capacidades de proteção contra entrada. Um típico relé PCB selado geralmente carrega uma classificação RT III à prova de lavagem. Os fabricantes selam a caixa de plástico com resina epóxi. Isto evita a entrada de líquidos durante a lavagem agressiva da placa de circuito. Os relés hermeticamente selados representam um nível superior, utilizando vedações de vidro com metal. No entanto, os fabricantes de eletrodomésticos raramente utilizam designs herméticos devido aos custos proibitivos.

Configurações seladas oferecem vantagens operacionais e de fabricação significativas. Eles oferecem imunidade completa à entrada de fluxo durante a soldagem por onda automatizada. O fluxo líquido não consegue penetrar na barreira epóxi e contaminar os contatos internos. Além disso, eles fornecem proteção robusta contra ambientes agressivos de eletrodomésticos. Invólucros selados bloqueiam umidade, fiapos transportados pelo ar e gordura de cozinha. Este isolamento evita a oxidação do contato e o bloqueio mecânico durante anos de uso diário.

Apesar desses benefícios, você deve gerenciar sérios riscos de implementação. A questão mais crítica envolve emissões retidas internamente. O arco elétrico ocorre naturalmente durante as operações de comutação de contato. Este arco de alta energia gera ozônio e vaporiza quantidades microscópicas de plástico e metal. Um invólucro totalmente vedado retém esses gases dentro do invólucro.

As emissões retidas inevitavelmente degradam o desempenho dos componentes. O ozônio aprisionado acelera a oxidação nos contatos da liga de prata. Com o tempo, o acúmulo de carbono aumenta a resistência de contato. Maior resistência gera calor excessivo, eventualmente soldando os contatos ou destruindo o invólucro de plástico. Você pode mitigar esse risco “arrancando a ponta”. Os fabricantes moldam um pequeno pino de plástico na tampa do relé. Após a conclusão do processo de lavagem na fábrica, os trabalhadores quebram fisicamente essa ponta. Esta ação simples ventila o gabinete, permitindo que gases nocivos escapem enquanto recupera o equilíbrio térmico.

Avaliando relés PCB não selados: eficiência térmica e otimização de custos

As configurações não seladas abrangem duas classificações principais da indústria. Os dispositivos RT I são protegidos contra poeira, mas oferecem defesa mínima contra líquidos ou vapores. Os dispositivos RT II são à prova de fluxo. Eles apresentam um selante básico ao redor dos terminais da base. Este selante evita que o fluxo vaporizado suba para dentro do invólucro durante a soldagem por onda. No entanto, os dispositivos RT II não suportam imersão em líquidos ou lavagem agressiva pós-solda.

Esses designs mais simples oferecem vantagens de desempenho exclusivas. Eles permitem a saída imediata de gases do arco elétrico. Os vapores nocivos de ozônio e carbono escapam livremente para a atmosfera circundante. Esta ventilação preserva a integridade do contato e prolonga a vida útil elétrica. Além disso, as caixas não vedadas oferecem dissipação de calor superior. O calor se move facilmente dos contatos internos para o ar externo. Essa eficiência térmica é crucial para a comutação de cargas de aparelhos de alta corrente, como motores de compressores de refrigeradores.

Dispositivos não lacrados também reduzem seus custos básicos de lista de materiais (BOM). Eles exigem menos epóxi e menos etapas de fabricação do que seus equivalentes laváveis. Quando multiplicadas por milhões de unidades de produção, estas poupanças tornam-se altamente significativas.

No entanto, você enfrenta riscos de implementação distintos. Os relés não selados permanecem altamente vulneráveis ​​à contaminação do fluxo. Se sua fábrica tiver dificuldade para controlar os parâmetros de soldagem por onda, os vapores do fluxo penetrarão na caixa. O fluxo condensado reveste fisicamente os contatos, causando falha elétrica imediata. Além disso, os dispositivos não selados são estritamente inadequados para determinados processos de montagem. Você não pode usá-los em pranchas que requerem lavagem aquosa. Você também não pode aplicar revestimento isolante líquido sobre a placa, pois a ação capilar puxará o revestimento diretamente para dentro do mecanismo interno.

Comparação de Proteção Ambiental e Perfil Térmico

Relé PCB selado versus não selado: principais critérios de seleção para aparelhos

Processo de fabricação e montagem de PCB

As capacidades da linha de montagem da sua fábrica ditam as suas principais restrições. Se a sua produção depende de soldagem por onda seguida imediatamente de lavagem com água ou produto químico, você não tem muita escolha. Você deve selecionar um componente à prova de lavagem RT III. A pressão da água e os solventes arruinarão instantaneamente qualquer classificação inferior. Você só pode contornar esta regra soldando manualmente o relé após a conclusão da fase de lavagem automatizada.

Por outro lado, muitas fábricas modernas empregam um processo de fluxo “não limpo”. Este método elimina totalmente o estágio de lavagem pós-solda. Sob essas condições específicas, avaliar um relé PCB selado ou não selado torna-se muito mais fácil. Um modelo RT II não selado ou à prova de fluxo torna-se uma opção altamente viável e econômica.

Tipo de carga e frequência de comutação

As características da carga elétrica influenciam fortemente a sua estratégia térmica. Aparelhos que acionam cargas de alta intensidade, como compressores ou motores de bombas, criam arcos elétricos significativos. Este arco gera imenso calor localizado e gases em expansão. Os relés não selados dissipam a energia térmica resultante muito melhor do que os sistemas fechados. Eles mantêm uma temperatura operacional mais baixa, o que evita a deformação plástica.

Cargas de sinal de baixa corrente requerem uma abordagem completamente diferente. Esses circuitos comutam quantidades muito pequenas de corrente, geralmente para feedback do microcontrolador. Eles não possuem a energia elétrica necessária para “queimar” a contaminação da superfície. Se você colocar relés não vedados em ambientes empoeirados ou gordurosos, um microfilme se formará rapidamente nos contatos. Este filme causa perda de sinal. Nestes cenários, um gabinete selado fornece o isolamento necessário.

Ambiente operacional do aparelho

Você deve mapear o componente até o destino final do dispositivo. Ambientes de alta umidade favorecem fortemente a proteção selada. Máquinas de lavar, lava-louças e unidades HVAC externas sofrem condensação constante. O vapor de água permeia facilmente os invólucros não vedados. Essa umidade causa rápida corrosão da bobina e oxidação do contato. Você deve vedar o circuito para garantir a funcionalidade a longo prazo.

Ambientes com alto calor ambiente exigem ventilação máxima. Fornos, secadores e torradeiras comerciais geram temperaturas internas extremas. Se você usar um gabinete selado aqui, o ar interno se expandirá dramaticamente. O calor retido empurra o invólucro do componente além dos seus limites térmicos estruturais. A ventilação da caixa evita distorções mecânicas e garante um movimento confiável da armadura.

Conformidade, padrões de segurança e lista de compras

As estruturas regulatórias fornecem proteções rígidas para os projetistas de eletrodomésticos. As agências de segurança não permitem a seleção arbitrária de componentes. Você deve aderir a padrões como UL 508 para equipamentos de controle industrial e UL 60947-4-1 para controladores de motor. Mais importante ainda, a IEC 60335-1 rege os requisitos de segurança para eletrodomésticos não supervisionados. Máquinas de lavar inteligentes e aspiradores robóticos se enquadram nesta categoria específica.

A IEC 60335-1 exige testes rigorosos de fio incandescente. Este teste garante que os materiais plásticos não incendeiam ou propagam chamas durante falhas elétricas. O material plástico do invólucro deve atender a esses requisitos de inflamabilidade, independentemente do tipo de vedação. Ao especificar um relé PCB selado , verifique se o fabricante utiliza resinas compatíveis com Glow Wire.

A avaliação do fornecedor requer atenção rigorosa aos dados de teste. Você deve exigir provas empíricas de seus parceiros de fabricação. Solicite dados abrangentes de testes de ciclo de vida para componentes que operam sob seus perfis de carga específicos. Não aceite dados genéricos de carga resistiva se estiver comutando uma carga de motor indutivo.

Você deve iniciar várias ações críticas nas próximas etapas para proteger sua cadeia de suprimentos. Siga esta abordagem estruturada:

1. Solicite amostras de engenharia de pelo menos três fornecedores certificados diferentes.
2. Avalie a implementação de ventilação física 'knock-off' em sua linha de montagem específica. Garanta que seus operadores possam acessar e quebrar a ponta de maneira confiável.
3. Encomende pequenos lotes de protótipos. Execute essas unidades em seu equipamento real de soldagem e lavagem por ondas.
4. Submeta as placas acabadas ao Teste de Vida Acelerado (ALT). Exponha-os a ciclos de vida simulados de eletrodomésticos dentro de uma câmara ambiental.

Conclusão

A seleção de seus componentes impacta diretamente a confiabilidade, a segurança e a percepção da marca do aparelho. Estabelecemos que os relés selados representam uma necessidade de fabricação inegociável para linhas de montagem com muitas lavagens e aparelhos para ambientes úmidos. Eles oferecem defesa incomparável contra intrusão de líquidos e solventes de fábrica. No entanto, os relés não selados emergem como campeões em confiabilidade de longo prazo para comutação de cargas de alta corrente em ambientes secos. Sua dissipação de calor superior e capacidade natural de liberação de gases evitam a degradação prematura do contato.

Sempre alinhe primeiro suas especificações com as capacidades específicas de soldagem e lavagem de sua fábrica. Somente depois de garantir a compatibilidade de fabricação você deverá otimizar o ambiente de cozinha ou lavanderia do consumidor.

• Audite sua linha de montagem de PCB para confirmar seus métodos específicos de lavagem e aplicação de fluxo.
• Plásticos compatíveis com Mandate Glow Wire para qualquer aparelho inteligente autônomo em seu portfólio.
• Implemente uma etapa obrigatória de “remoção da ponta” nos procedimentos operacionais padrão de fábrica se estiver usando dispositivos RT III.
• Realize testes de vida acelerado simulando especificamente as cargas do motor indutivo do seu aparelho.

Perguntas frequentes

P: Posso usar revestimento isolante em uma PCB com um relé não lacrado?

R: Não. O revestimento penetrará no mecanismo do relé, prendendo a armadura ou revestindo os contatos. Um relé selado é estritamente necessário.

P: Qual é a diferença entre um relé à prova de fluxo (RT II) e um relé à prova de lavagem (RT III)?

R: O RT II evita a entrada de vapores de fluxo pela base durante a soldagem, mas não resiste à lavagem com líquidos. O RT III é totalmente vedado contra imersão em líquidos durante o processo de lavagem da PCB.

P: Um relé selado dura mais do que um relé não selado?

R: Não necessariamente. Embora protegidos contra contaminantes externos, os gases internos retidos do arco elétrico podem, na verdade, reduzir a vida útil elétrica de um relé selado em comparação com um relé ventilado sob cargas pesadas.
