Relé eletromecânico robusto de comutação de carga de alta potência MKP3P

Descrição do produto

O HHC70/3-1(MKP3P) é um relé eletromecânico robusto projetado para aplicações de alta potência.Este relé foi projetado para fornecer recursos de comutação confiáveis ​​com foco na durabilidade e longevidade operacional.Seu tamanho compacto e opções versáteis de montagem fazem dele a escolha ideal para uma ampla variedade de sistemas industriais e eletrônicos.

características do produto

1. Certificações: O relé é certificado com CE e CCC, garantindo o cumprimento de rigorosos padrões de qualidade e segurança.

2. Construção Durável: Possui estrutura sólida, resistente a impactos e vibrações, adequada para ambientes desafiadores.

3. Vida útil estendida: O relé foi projetado para uma longa vida operacional, com vida elétrica superior a 100.000 ciclos e vida mecânica superior a 10 milhões de ciclos.

4. Avaliações de contato poderosas: Oferece 1 grupo de contatos classificados em 50A e 2 grupos em 40A, permitindo recursos substanciais de comutação de carga.

5. Flexibilidade de montagem: Disponível em estilos de montagem com parafuso e trilho DIN para fácil integração em sistemas existentes.

Especificações técnicas

• Contato de resistência: ≤100mΩ

• Vida Elétrica: ≥10^5 ciclos (com uma frequência de 10 operações por minuto)

• Vida Mecânica: ≥10^7 ciclos (com uma frequência de 300 operações por minuto)

• Tensão da bobina: CC: 6-220 V, CA: 6-380 V

• Horário de coleta: <25ms

• Hora de lançamento: ≤15ms

• Rigidez dielétrica: 1500 VCA por 1 minuto com corrente de fuga de 1 mA entre contatos do mesmo pólo e pólos opostos e 2500 VCA entre contatos e bobina

• Resistência de isolamento: 100MΩ

• Temperatura ambiente: -20℃ a +40℃ (sem condensação)

• Umidade ambiente: 20% a 85% UR

• Pressão atmosférica: 86 a 106KPa

• Resistência ao choque: 10G (com meio pulso senoidal de 11ms)

• Resistência à vibração: 10-55 Hz com amplitude dupla de 1,5 mm

• Dimensions: 64×35×35mm

• Peso: Aproximadamente 160g

Vantagens do produto

• Alta capacidade de carga: Com classificações de até 50A para contato único e 40A para contatos duplos, o relé foi projetado para comutação de alta potência.

• Operação rápida: Tempos rápidos de coleta e liberação garantem uma operação rápida e responsiva em sistemas automatizados.

• Ampla faixa de tensão: A ampla faixa de tensão da bobina permite compatibilidade com diversas fontes de energia.

• Segurança e Confiabilidade: Alta rigidez dielétrica e resistência de isolamento contribuem para a segurança e confiabilidade do relé.

• Resiliência Ambiental: O relé foi construído para suportar uma ampla faixa de temperaturas, níveis de umidade e pressões atmosféricas, tornando-o adequado para diversas condições operacionais.

• Design compacto: Apesar de suas capacidades de alta potência, o relé mantém um formato compacto, economizando espaço nas instalações.

Aplicativo

O HHC70/3-1(MKP3P) é adequado para aplicações nos setores automotivo, de telecomunicações, de automação industrial e de fornecimento de energia, onde a comutação de alta potência e a confiabilidade de longo prazo são fundamentais.

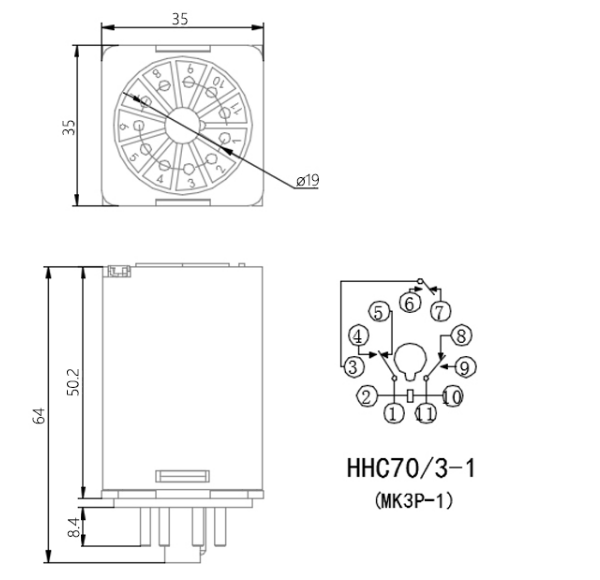

Dimensão e Instalação
