| Quantidade: | |
|---|---|

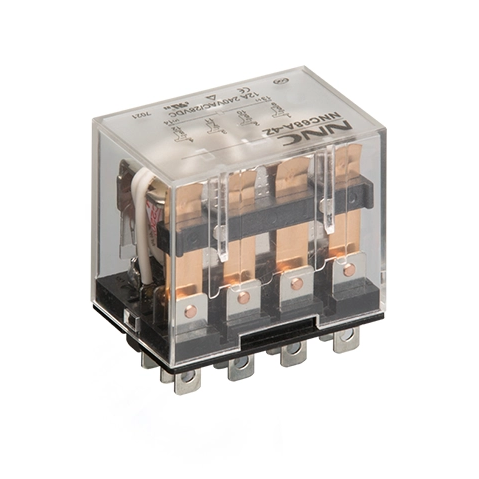

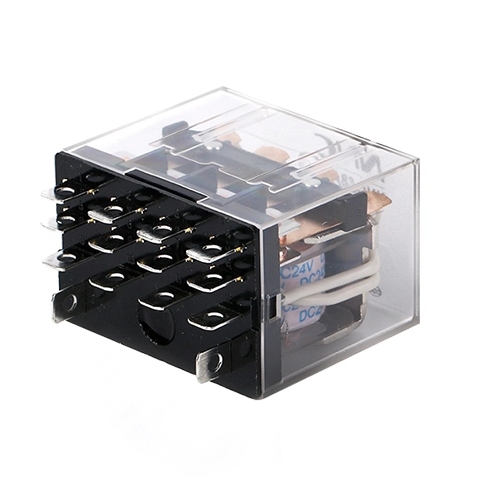

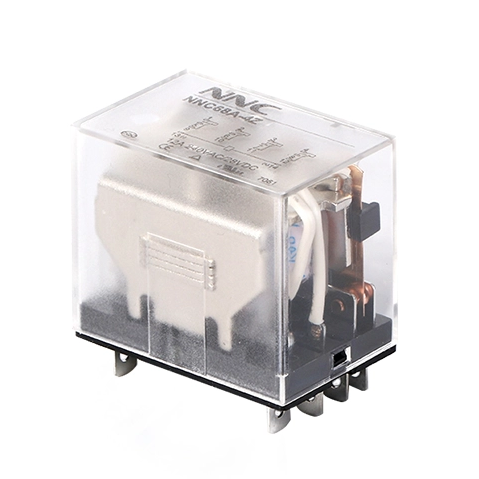

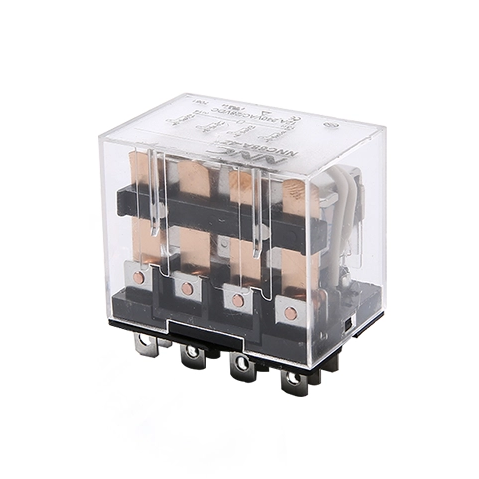

O relé de potência intermediária miniatura LY4 é um componente elétrico compacto e versátil desenvolvido pela CLION Electric (modelo: NNC68A ), projetado para atender às diversas necessidades de controle de energia em todos os setores. Operando com base no princípio do eletromagnetismo, este relé apresenta uma estrutura central de uma única bobina, uma armadura e contatos de precisão – quando a corrente flui através da bobina, um campo magnético é gerado para atrair a armadura, fechando os contatos e permitindo o controle do circuito. O que o diferencia é sua capacidade de comutação de 15 A , uma vantagem importante que permite lidar com cargas elétricas exigentes, tornando-o muito mais robusto do que os relés padrão de baixa potência. Como um relé de uso geral de bobina única , ele equilibra simplicidade e desempenho, adequado para aplicações industriais e comerciais onde a confiabilidade e a eficiência de espaço são importantes.
68A-4Z(LY3)

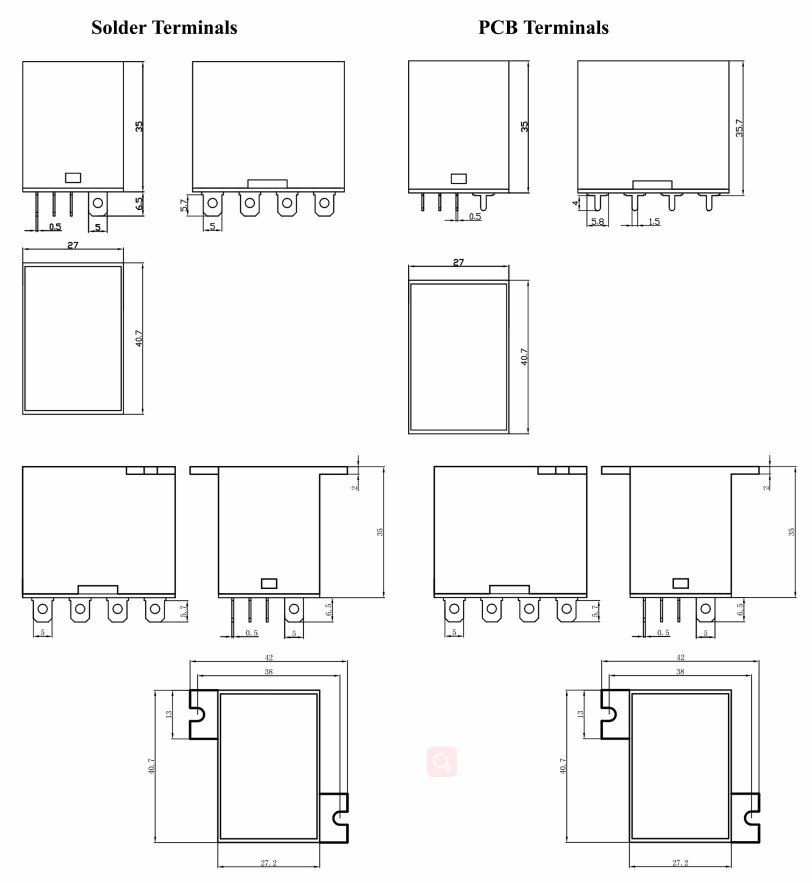

Dimensão | 27,3 mm * 41 mm * 35 mm | |

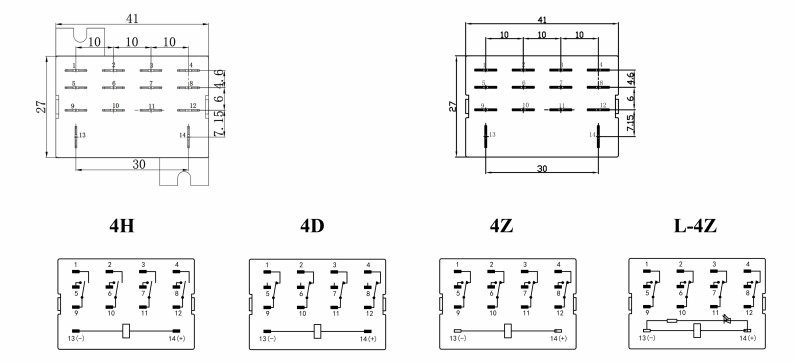

Recurso de contato | Forma | 4z (4pdt); 4h (4pst-no); 4d (4pst-nc) |
Carga nominal | 12a | |
Tensão máxima de comutação | 240VAC/28VDC | |
Resistência ao contato | ≤100mΩ | |
Material | AGLOLO AG (AGSNO2) | |
Vida elétrica | ≥1*105 | |
Vida mecânica | ≥1*107 | |
Operar a tensão (23 ℃) | CC: ≤75%*Tensão nominal, AC: ≤80%*Tensão nominal | |
Tensão de liberação (23 ℃) | CC: ≥10%*Tensão nominal, AC: ≥30%*Tensão nominal | |
Tensão máxima (23 ℃) | 110%*tensão nominal | |
Tensão da bobina | DC6-220V, AC6-380V (Personalizar permitido) | |
Poder da bobina | CC: 1,5 W, CA: 3,0 VA | |
Tempo de retirada | ≤15ms | |
Tempo de liberação | ≤10ms | |
Força dielétrica | Entre contatos abertos do mesmo polo | 1000VAC por 1min |
Entre contatos de pólo diferente | 1000VAC por 1min | |
Entre contatos e bobina | 1500VAC para 1min/4500Vac por 1min | |
Resistência ao isolamento | ≥100mΩ (500VDC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidade ambiente | 45%-75% UR | |
Pressão atmosférica | 86-106kpa | |
Resistência ao choque | 10g (pulso sinusoidal de meia onda: 11ms) | |
Resistência à vibração | 10-55Hz (amplitude dupla: 1,5 mm) | |
Instalação | PCB ou soquete com trilho DIN | |
Peso | Aprox. 65g/PCS | |
Embalagem | Carton com caixa de papel dentro | 300 PCS/caixa, GW: 20 kg, NW 19 kg, dimensão (mm): 330×310×345 |
No coração do relé LY4 está sua excepcional capacidade de comutação de 15 A - uma especificação crítica que permite gerenciar sistemas de alta potência, como motores de máquinas industriais, compressores HVAC para serviços pesados e conjuntos de iluminação em grande escala. Ao contrário dos relés menores que enfrentam sobrecargas, o relé CLION LY4 mantém um desempenho estável mesmo em cenários de uso intensivo de energia, reduzindo o risco de desgaste dos contatos ou falha do circuito.
O design de bobina única do relé de potência intermediário em miniatura LY4 é uma virada de jogo para engenheiros e instaladores. Elimina a complexidade da fiação de bobina dupla, reduzindo o tempo de instalação e minimizando a chance de erros de fiação. Esse design também reduz a área ocupada pelo relé, facilitando sua integração em placas de circuito lotadas ou em gabinetes de equipamentos apertados – ideal para projetos onde o espaço é limitado.
Como um relé eletromagnético compacto , o LY4 mede apenas 27,3 mm × 41 mm × 35 mm (de acordo com as especificações técnicas do CLION) e pesa aproximadamente 65g por unidade. Apesar de seu pequeno tamanho, possui uma construção robusta: os contatos em liga Ag (AgSnO2) resistem à corrosão e ao desgaste, garantindo uma longa vida elétrica de ≥1×10⁵ ciclos e vida mecânica de ≥1×10⁷ ciclos . Essa durabilidade o torna uma escolha econômica para uso a longo prazo.
Ao contrário dos relés de aplicação específica, o relé de uso geral LY4 se adapta a diversos setores. Ele funciona perfeitamente em painéis de controle industriais, eletrônicos de consumo (por exemplo, grandes eletrodomésticos), sistemas auxiliares automotivos (por exemplo, vidros elétricos) e até mesmo em novas configurações de energia (por exemplo, inversores solares de pequena escala). Sua flexibilidade elimina a necessidade de estocar vários tipos de relés, simplificando o gerenciamento de estoque para as empresas.
O Relé CLION LY4 prioriza a eficiência energética com baixo consumo de energia da bobina: 1,5W para modelos DC e 3,0VA para modelos AC. Ele também suporta ampla personalização de tensão – as tensões da bobina variam de DC6V a DC220V e AC6V a AC380V – para que possa ser integrado em sistemas elétricos globais sem adaptadores adicionais. Essa compatibilidade é uma vantagem importante para empresas que operam em diversas regiões.
Nas fábricas, o Relé de Potência Intermediária Miniatura LY4 é usado para controlar motores, transportadores e elementos de aquecimento. Por exemplo, em uma máquina de estampagem de metal, a do relé capacidade de comutação de 15A controla a corrente de inicialização do motor, enquanto seu design de bobina única garante uma fiação rápida e sem erros durante a montagem da máquina. A capacidade do relé de operar em temperaturas de -40°C a 85°C também o torna adequado para ambientes industriais agressivos.
Os sistemas de aquecimento, ventilação e ar condicionado (HVAC) dependem de relés para ligar compressores e ventiladores. A capacidade de comutação de 15A do relé CLION LY4 gerencia a alta corrente dos compressores HVAC e sua bobina com eficiência energética reduz o uso geral de energia do sistema. Além disso, sua rigidez dielétrica de 1500VAC entre contatos e bobina evita vazamentos elétricos, garantindo operação segura em edifícios residenciais e comerciais.
Para fabricantes automotivos, o relé de potência intermediária miniatura LY4 é ideal para funções auxiliares como vidros elétricos, limpadores de pára-brisa e aquecedores de assento. Seu tamanho compacto cabe em painéis de portas ou painéis de instrumentos apertados, e sua resistência ao choque de 10G (pulso senoidal de 11ms) suporta vibrações do veículo. Os contatos Ag Alloy também garantem desempenho confiável em mudanças extremas de temperatura, desde invernos frios até verões quentes.
Em grandes produtos eletrônicos de consumo – como fornos elétricos, máquinas de lavar ou amplificadores de home theater – o relé LY4 de uso geral atua como uma chave de segurança. Ele controla o fluxo de energia para componentes de alta potência, evitando sobrecargas. O do relé baixo consumo de energia está alinhado com os padrões modernos de eficiência energética, ajudando a eletrônica a atender certificações globais como Energy Star.
O relé de potência intermediária miniatura LY4 suporta uma tensão de comutação máxima de 240 VCA (corrente alternada) ou 28 VCC (corrente contínua) - uma faixa que cobre a maioria dos sistemas elétricos industriais, comerciais e residenciais. Essa compatibilidade de tensão garante que ele possa ser usado em diversas aplicações sem problemas relacionados à tensão.

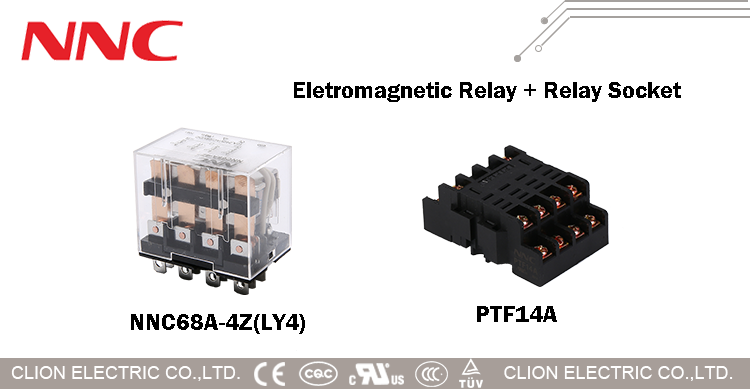

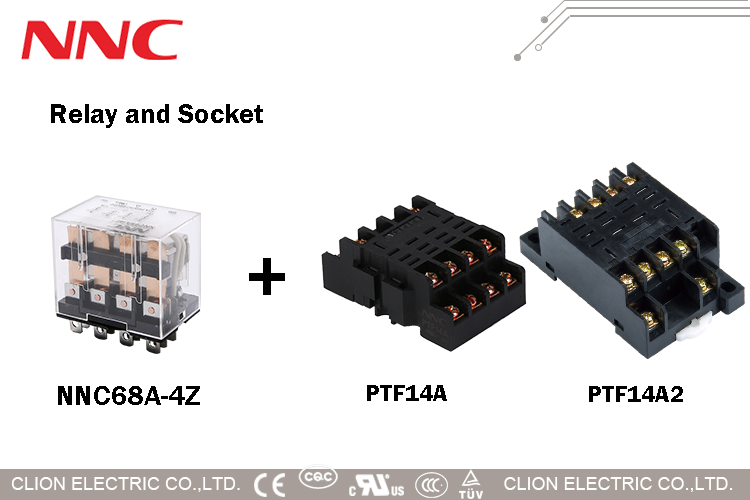

Sim. O relé LY4 foi projetado para opções de instalação dupla: pode ser soldado diretamente em PCBs (placas de circuito impresso) para eletrônicos compactos ou montado através de um soquete em trilhos DIN para painéis de controle industriais. Essa flexibilidade facilita a integração em diferentes configurações de hardware.
O relé possui uma resistência de isolamento de ≥100MΩ (medida em 500VDC). Esta alta resistência evita fugas eléctricas entre os contactos e a bobina, reduzindo o risco de curto-circuitos e garantindo a conformidade com as normas de segurança globais (por exemplo, IEC, UL).
O relé de potência intermediária miniatura LY4 é um componente elétrico compacto e versátil desenvolvido pela CLION Electric (modelo: NNC68A ), projetado para atender às diversas necessidades de controle de energia em todos os setores. Operando com base no princípio do eletromagnetismo, este relé apresenta uma estrutura central de uma única bobina, uma armadura e contatos de precisão – quando a corrente flui através da bobina, um campo magnético é gerado para atrair a armadura, fechando os contatos e permitindo o controle do circuito. O que o diferencia é sua capacidade de comutação de 15 A , uma vantagem importante que permite lidar com cargas elétricas exigentes, tornando-o muito mais robusto do que os relés padrão de baixa potência. Como um relé de uso geral de bobina única , ele equilibra simplicidade e desempenho, adequado para aplicações industriais e comerciais onde a confiabilidade e a eficiência de espaço são importantes.
68A-4Z(LY3)
Dimensão | 27,3 mm * 41 mm * 35 mm | |
Recurso de contato | Forma | 4z (4pdt); 4h (4pst-no); 4d (4pst-nc) |
Carga nominal | 12a | |
Tensão máxima de comutação | 240VAC/28VDC | |
Resistência ao contato | ≤100mΩ | |
Material | AGLOLO AG (AGSNO2) | |
Vida elétrica | ≥1*105 | |
Vida mecânica | ≥1*107 | |
Operar a tensão (23 ℃) | CC: ≤75%*Tensão nominal, AC: ≤80%*Tensão nominal | |
Tensão de liberação (23 ℃) | CC: ≥10%*Tensão nominal, AC: ≥30%*Tensão nominal | |
Tensão máxima (23 ℃) | 110%*tensão nominal | |
Tensão da bobina | DC6-220V, AC6-380V (Personalizar permitido) | |
Poder da bobina | CC: 1,5 W, CA: 3,0 VA | |
Tempo de retirada | ≤15ms | |
Tempo de liberação | ≤10ms | |
Força dielétrica | Entre contatos abertos do mesmo polo | 1000VAC por 1min |
Entre contatos de pólo diferente | 1000VAC por 1min | |
Entre contatos e bobina | 1500VAC para 1min/4500Vac por 1min | |
Resistência ao isolamento | ≥100mΩ (500VDC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidade ambiente | 45%-75% UR | |
Pressão atmosférica | 86-106kpa | |
Resistência ao choque | 10g (pulso sinusoidal de meia onda: 11ms) | |
Resistência à vibração | 10-55Hz (amplitude dupla: 1,5 mm) | |
Instalação | PCB ou soquete com trilho DIN | |
Peso | Aprox. 65g/PCS | |
Embalagem | Carton com caixa de papel dentro | 300 PCS/caixa, GW: 20 kg, NW 19 kg, dimensão (mm): 330×310×345 |
No coração do relé LY4 está sua excepcional capacidade de comutação de 15 A - uma especificação crítica que permite gerenciar sistemas de alta potência, como motores de máquinas industriais, compressores HVAC para serviços pesados e conjuntos de iluminação em grande escala. Ao contrário dos relés menores que enfrentam sobrecargas, o relé CLION LY4 mantém um desempenho estável mesmo em cenários de uso intensivo de energia, reduzindo o risco de desgaste dos contatos ou falha do circuito.
O design de bobina única do relé de potência intermediário em miniatura LY4 é uma virada de jogo para engenheiros e instaladores. Elimina a complexidade da fiação de bobina dupla, reduzindo o tempo de instalação e minimizando a chance de erros de fiação. Esse design também reduz a área ocupada pelo relé, facilitando sua integração em placas de circuito lotadas ou em gabinetes de equipamentos apertados – ideal para projetos onde o espaço é limitado.
Como um relé eletromagnético compacto , o LY4 mede apenas 27,3 mm × 41 mm × 35 mm (de acordo com as especificações técnicas do CLION) e pesa aproximadamente 65g por unidade. Apesar de seu pequeno tamanho, possui uma construção robusta: os contatos em liga Ag (AgSnO2) resistem à corrosão e ao desgaste, garantindo uma longa vida elétrica de ≥1×10⁵ ciclos e vida mecânica de ≥1×10⁷ ciclos . Essa durabilidade o torna uma escolha econômica para uso a longo prazo.
Ao contrário dos relés de aplicação específica, o relé de uso geral LY4 se adapta a diversos setores. Ele funciona perfeitamente em painéis de controle industriais, eletrônicos de consumo (por exemplo, grandes eletrodomésticos), sistemas auxiliares automotivos (por exemplo, vidros elétricos) e até mesmo em novas configurações de energia (por exemplo, inversores solares de pequena escala). Sua flexibilidade elimina a necessidade de estocar vários tipos de relés, simplificando o gerenciamento de estoque para as empresas.
O Relé CLION LY4 prioriza a eficiência energética com baixo consumo de energia da bobina: 1,5W para modelos DC e 3,0VA para modelos AC. Ele também suporta ampla personalização de tensão – as tensões da bobina variam de DC6V a DC220V e AC6V a AC380V – para que possa ser integrado em sistemas elétricos globais sem adaptadores adicionais. Essa compatibilidade é uma vantagem importante para empresas que operam em diversas regiões.
Nas fábricas, o Relé de Potência Intermediária Miniatura LY4 é usado para controlar motores, transportadores e elementos de aquecimento. Por exemplo, em uma máquina de estampagem de metal, a do relé capacidade de comutação de 15A controla a corrente de inicialização do motor, enquanto seu design de bobina única garante uma fiação rápida e sem erros durante a montagem da máquina. A capacidade do relé de operar em temperaturas de -40°C a 85°C também o torna adequado para ambientes industriais agressivos.
Os sistemas de aquecimento, ventilação e ar condicionado (HVAC) dependem de relés para ligar compressores e ventiladores. A capacidade de comutação de 15A do relé CLION LY4 gerencia a alta corrente dos compressores HVAC e sua bobina com eficiência energética reduz o uso geral de energia do sistema. Além disso, sua rigidez dielétrica de 1500VAC entre contatos e bobina evita vazamentos elétricos, garantindo operação segura em edifícios residenciais e comerciais.
Para fabricantes automotivos, o relé de potência intermediária miniatura LY4 é ideal para funções auxiliares como vidros elétricos, limpadores de pára-brisa e aquecedores de assento. Seu tamanho compacto cabe em painéis de portas ou painéis de instrumentos apertados, e sua resistência ao choque de 10G (pulso senoidal de 11ms) suporta vibrações do veículo. Os contatos Ag Alloy também garantem desempenho confiável em mudanças extremas de temperatura, desde invernos frios até verões quentes.
Em grandes produtos eletrônicos de consumo – como fornos elétricos, máquinas de lavar ou amplificadores de home theater – o relé LY4 de uso geral atua como uma chave de segurança. Ele controla o fluxo de energia para componentes de alta potência, evitando sobrecargas. O do relé baixo consumo de energia está alinhado com os padrões modernos de eficiência energética, ajudando a eletrônica a atender certificações globais como Energy Star.
O relé de potência intermediária miniatura LY4 suporta uma tensão de comutação máxima de 240 VCA (corrente alternada) ou 28 VCC (corrente contínua) - uma faixa que cobre a maioria dos sistemas elétricos industriais, comerciais e residenciais. Essa compatibilidade de tensão garante que ele possa ser usado em diversas aplicações sem problemas relacionados à tensão.
Sim. O relé LY4 foi projetado para opções de instalação dupla: pode ser soldado diretamente em PCBs (placas de circuito impresso) para eletrônicos compactos ou montado através de um soquete em trilhos DIN para painéis de controle industriais. Essa flexibilidade facilita a integração em diferentes configurações de hardware.
O relé possui uma resistência de isolamento de ≥100MΩ (medida em 500VDC). Esta alta resistência evita fugas eléctricas entre os contactos e a bobina, reduzindo o risco de curto-circuitos e garantindo a conformidade com as normas de segurança globais (por exemplo, IEC, UL).
