Relé de potência de choque robusto de alto desempenho JQX-40F

Descrição do produto

O relé de potência NNC71C (JQX-40F) é um dispositivo eletromecânico de alto desempenho projetado para comutação confiável e eficiente em diversas aplicações industriais e eletrônicas.Com uma construção robusta e formato compacto, este relé foi projetado para atender às demandas de sistemas CA e CC.

Modelo e especificações

• Modelo: NNC71C(JQX-40F)

• Tensão da bobina: DC6-220V, AC6-380V (personalizável)

• Carga nominal: 1C 40A DC12V / 2C 50A

• Formulário de Contato: 1A, 1B, 1C (1A e 1C são normalmente abertos (NA), 1B é normalmente fechado (NC))

• Dimensions: 60mm46mm46 mm (1C) / 68 mm47 mm60mm (2C)

• Vida Elétrica: ≥1*10^5 operações

• Vida Mecânica: ≥1*10^7 operações

• Faixa de temperatura ambiente: -25℃ a 55℃

• Umidade ambiente: 45%-75% UR

• Pressão atmosférica: 86-106KPa

• Resistência ao choque: 10G (pulso de meia onda sinusoidal: 11ms)

• Resistência à vibração: 10-55 Hz (amplitude dupla: 1,5 mm)

características do produto

1. Certificações: O NNC71C-2Z está equipado com certificações como CE e CCC, garantindo a conformidade com os padrões internacionais de qualidade e segurança.

2. Construção Durável: O relé possui uma estrutura robusta que é resistente a choques e vibrações, tornando-o adequado para ambientes com condições adversas.

3. Longa vida operacional: Com uma vida elétrica de mais de 100.000 operações e uma vida mecânica superior a 10 milhões de operações, este relé foi projetado para ter longevidade.

4. Acordo de contato versátil: Oferece uma escolha entre formas de contato 1C (1A, 1B, 1C) e 2C (2A, 2B, 2C), proporcionando flexibilidade para diferentes requisitos de circuito.

5. Carga nominal elevada: Capaz de suportar uma carga nominal de 40A para 1C e 50A para 2C, o relé é adequado para comutação de cargas de alta potência.

6. Opções de montagem: O relé pode ser instalado usando montagem por parafuso ou trilho DIN, oferecendo facilidade de integração em vários sistemas.

Vantagens do produto

• Tensão da bobina personalizada: A capacidade de personalizar a tensão da bobina de acordo com as necessidades específicas da aplicação proporciona flexibilidade e adaptabilidade.

• Tempos de operação rápidos: Com um tempo de partida de ≤25ms e um tempo de liberação de ≤15ms, o relé garante uma operação rápida e responsiva.

• Alta resistência dielétrica: Oferece excelente rigidez dielétrica entre contatos do mesmo pólo, contatos de pólos opostos e entre contatos e bobina, aumentando a segurança e a confiabilidade.

• Qualidade dos materiais: Os contatos são feitos de liga de prata, garantindo baixa resistência de contato e durabilidade.

• Resiliência Ambiental: O relé foi projetado para operar efetivamente em uma ampla faixa de temperaturas ambientes e níveis de umidade, tornando-o adequado para diversos climas.

• Conveniência de instalação: A disponibilidade de opções de instalação em trilho DIN e parafuso permite uma integração fácil e segura em sistemas existentes.

Embalagem e Envio

• Quantidade de caixas: Disponível em caixas de 100 PCS ou 80 PCS.

• Peso: Aproximadamente 160g por peça.

• Dimensions: 402×288×370mm para a caixa, acomodando a quantidade especificada de relés.

Aplicativo

Ideal para aplicações que exigem alta capacidade de comutação e confiabilidade, como na indústria automotiva, telecomunicações, sistemas de controle industrial e circuitos de alimentação.

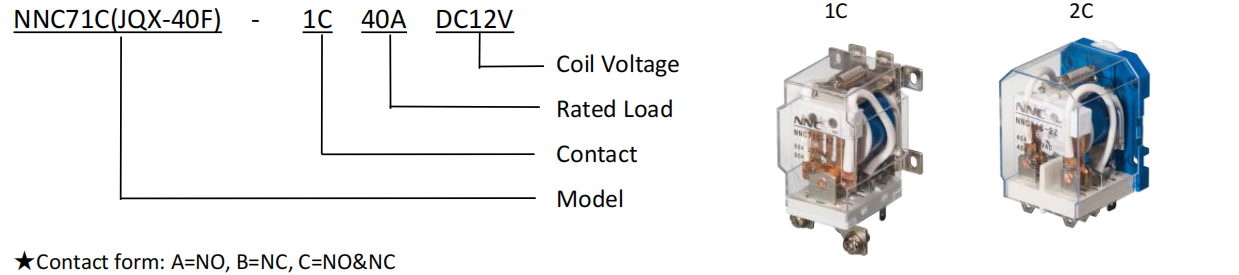

Modelo e descrição

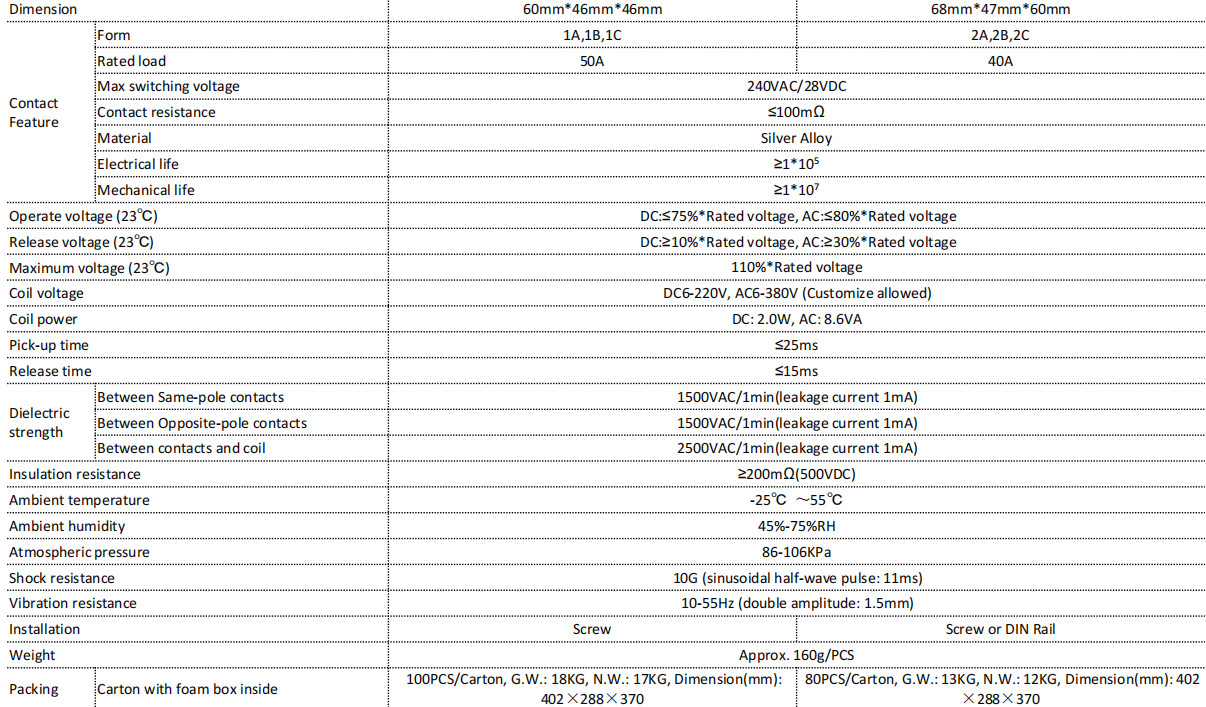

Especificação
