Relé de PCB em miniatura com Indicador de LED SMD 14ft-1z

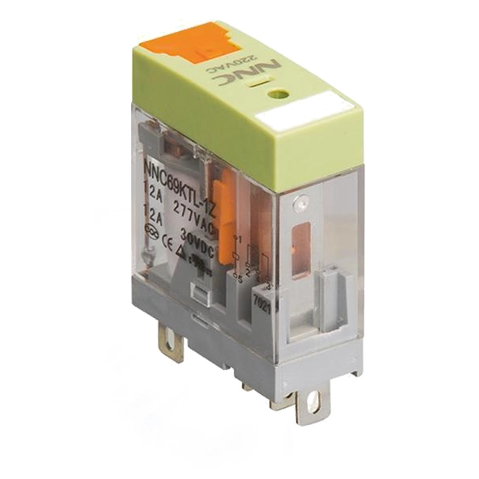

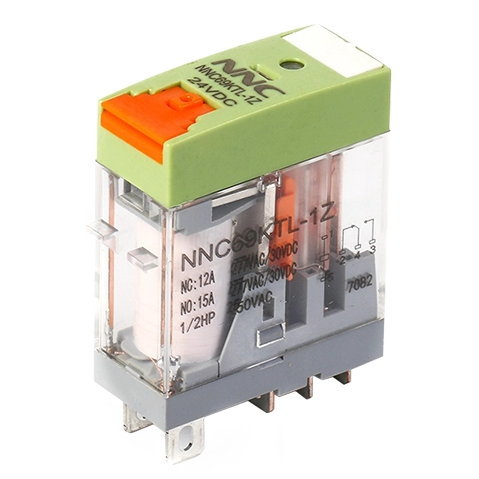

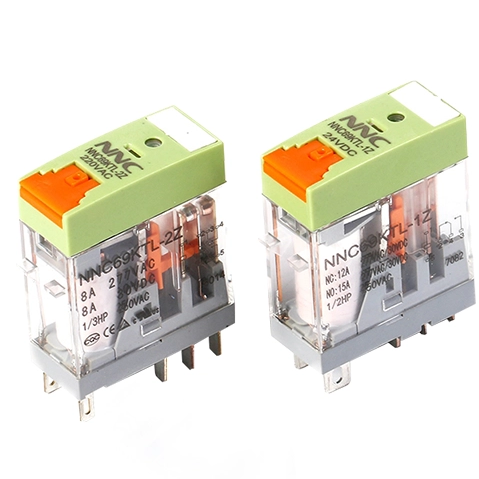

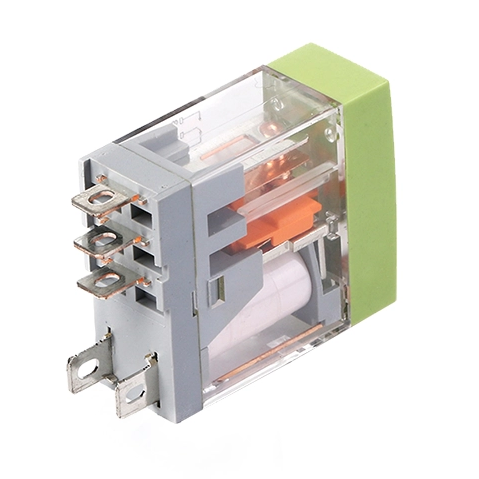

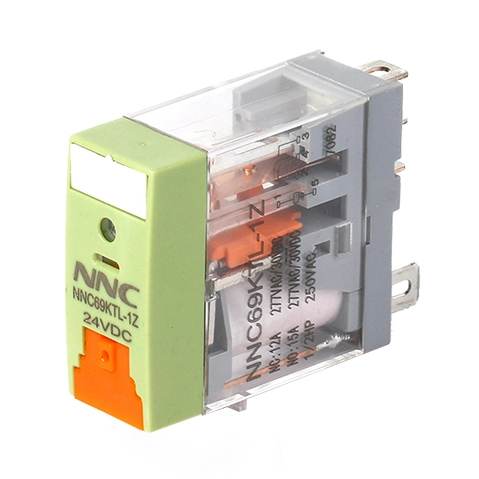

Introdução ao produto: NNC69KTL-1Z RELA PCB MINIATURA

Melhor introdução para você escolher NNC69KTL-1Z

Esta é uma solução compacta e versátil para uma ampla gama de aplicações eletrônicas. Com uma grande faixa de tensão de bobina. Sobre este relé, oferece opções de personalização para atender aos requisitos específicos. Sua carga nominal de 1A, 1B e 1C garante desempenho confiável sob várias cargas elétricas. Para suas dimensões compactas, é ideal combinar mais aplicativos. Com recursos como contatos de liga de prata, alta resistência dielétrica e excelente resistência ao choque e vibração, o NNC69KTL-1Z é uma escolha confiável e durável para seus projetos eletrônicos.

Principais recursos:

• Modelo: NNC69KTL-1Z (JQX-14FT)-Um relé compacto e poderoso projetado para uma ampla gama de aplicações.

• Tensão da bobina: DC3-110V, AC6-240V, com opções de personalização disponíveis para atender aos seus requisitos específicos.

• Carga nominal: Formulário 1a, 1b, 1c, garantindo desempenho robusto sob várias cargas elétricas.

• Formulário de contato: a = não (normalmente aberto), b = nc (normalmente fechado), c = não & nc (normalmente aberto e normalmente fechado), oferecendo flexibilidade no design do circuito.

• Dimensão: 28,8 mm x 12,7 mm x 34 mm, tornando-a uma escolha ideal para aplicações com restrição de espaço.

Especificações técnicas:

• Carga nominal: NO 15A, NC 12A, 8A, capaz de lidar com cargas elétricas substanciais.

• Tensão máxima de comutação: 240VAC/28VDC, garantindo segurança e confiabilidade em ambientes de alta tensão.

• Resistência ao contato: ≤100mΩ, garantindo perda mínima de energia e transmissão ideal de sinal.

• Material: liga de prata, conhecida por sua excelente condutividade e durabilidade.

• Vida elétrica: ≥1*10^5 ciclos, garantindo confiabilidade a longo prazo sem substituições frequentes.

• Vida mecânica: ≥1*10^7 ciclos, demonstrando resistência excepcional em operações repetitivas.

Parâmetros operacionais:

• Operar tensão: DC: ≤75% da tensão nominal, AC: ≤80% da tensão nominal, garantindo operação estável dentro de uma ampla faixa de tensão.

• Tensão de liberação: DC: ≥10% da tensão nominal, CA: ≥30% da tensão nominal, para desenergização confiável.

• Tensão máxima: 110% da tensão nominal, fornecendo uma margem de segurança contra flutuações de tensão.

Segurança e resistência ambiental:

• Resistência dielétrica: oferece proteção robusta com 1000VAC/1min para contatos do mesmo polo e do polo oposto e 5000VAC/1min para contatos e bobinas.

• Resistência ao isolamento: ≥100mΩ (500VDC), garantindo a segurança contra o vazamento elétrico.

• Condições ambientais: Adequado para uma ampla gama de temperaturas (-55 ℃ a 70 ℃) e níveis de umidade (35%-80%RH), tornando-o versátil para vários ambientes.

• Resistência a choque e vibração: capaz de suportar o choque de 10g e as vibrações de 10 a 55Hz, garantindo operação estável em condições desafiadoras.

Facilidade de instalação:

• Opções de instalação: PCB ou soquete com trilho DIN, fornecendo flexibilidade nos métodos de instalação para se adequar à sua configuração.

Embalagem:

• Embalagem: Carton com caixa de espuma dentro, 500pcs/caixa, garantindo transporte seguro e organizado.

• Peso: aprox. 17G/PCs, GW: 10kg, NW: 9kg, tornando -o leve e fácil de manusear.

Mais informações que você deve saber:

• Diagrama de fiação e vista inferior: Disponível para facilitar a integração em seus projetos.

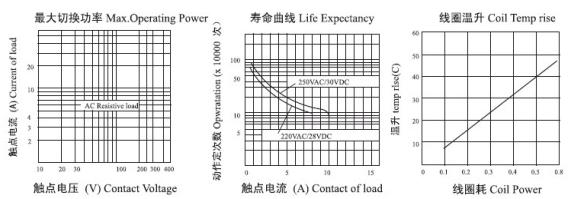

• Gráfico de desempenho: demonstra as características de desempenho do relé, ajudando em design e seleção.

Conclusão para você fazer uma escolha

Nosso relé PCB em miniatura NNC69KTL-1Z não é apenas um componente; É um compromisso com a excelência em todos os aspectos de seus projetos eletrônicos. Convidamos você a experimentar a diferença de que a qualidade, a confiabilidade e a precisão podem fazer em suas operações.

No final, gostaria de lhe dizer se você tiver algumas perguntas, não hesite em entrar em contato conosco. Estamos ansiosos pela oportunidade de atendê -lo e construir um relacionamento comercial amigável.

Baixa   tensão de baixa corrente,

Pode ser sua primeira escolha.
