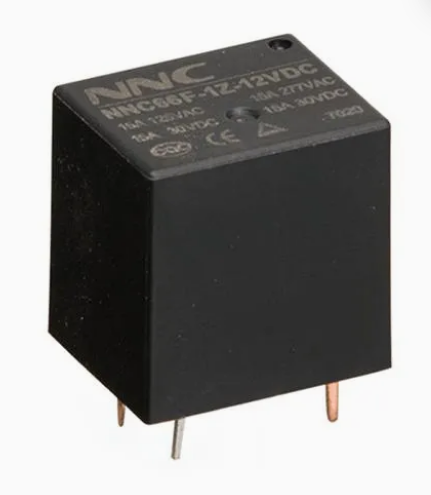

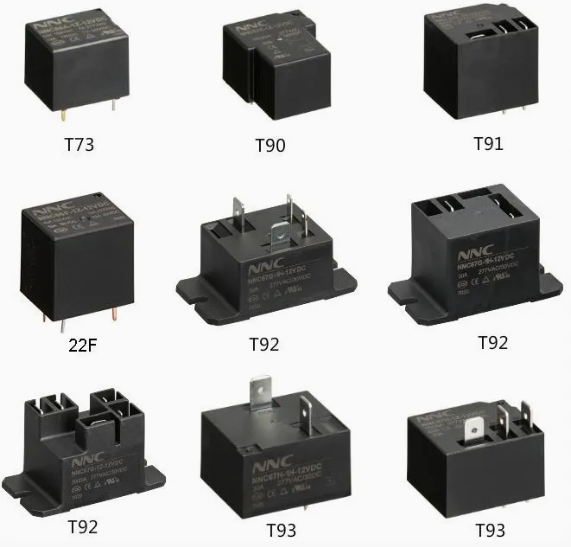

Relé de PCB de alta confiabilidade eletromagnética NNC66F (22f) com 4 ou 5 pinos

Você pode explicar o mecanismo de trabalho de um relé de PCB?

Para entender como o relé da PCB funciona, primeiro precisamos entender sua estrutura interna, somente depois de ter um entendimento completo de sua estrutura, podemos entender sua função.

A estrutura interna de um relé PCB consiste em uma bobina, uma armadura e contatos. A bobina é o componente chave do relé e gera um campo magnético quando a corrente passa por ele. A armadura é uma peça móvel de metal que é atraída para o campo magnético gerado pela bobina. Um relé típico possui dois conjuntos de contatos: normalmente abertos (não) contatos e contatos normalmente fechados (NC).

Agora que você conhece a estrutura dele, pode reconhecer como ela funciona.

É apresentado em dois casos.

• Quando a energia está desligada:

  Nenhuma corrente flui na bobina do relé, a armadura está em repouso e os contatos normalmente fechados são fechados, para que o circuito seja fechado.

• Durante o estado energizado:

  Há corrente fluindo na bobina do relé, gerando um sinal, a bobina produz um campo magnético, atraindo a armadura e alterando o estado dos contatos, os contatos normalmente abertos fecham e a corrente fluirá através do circuito.

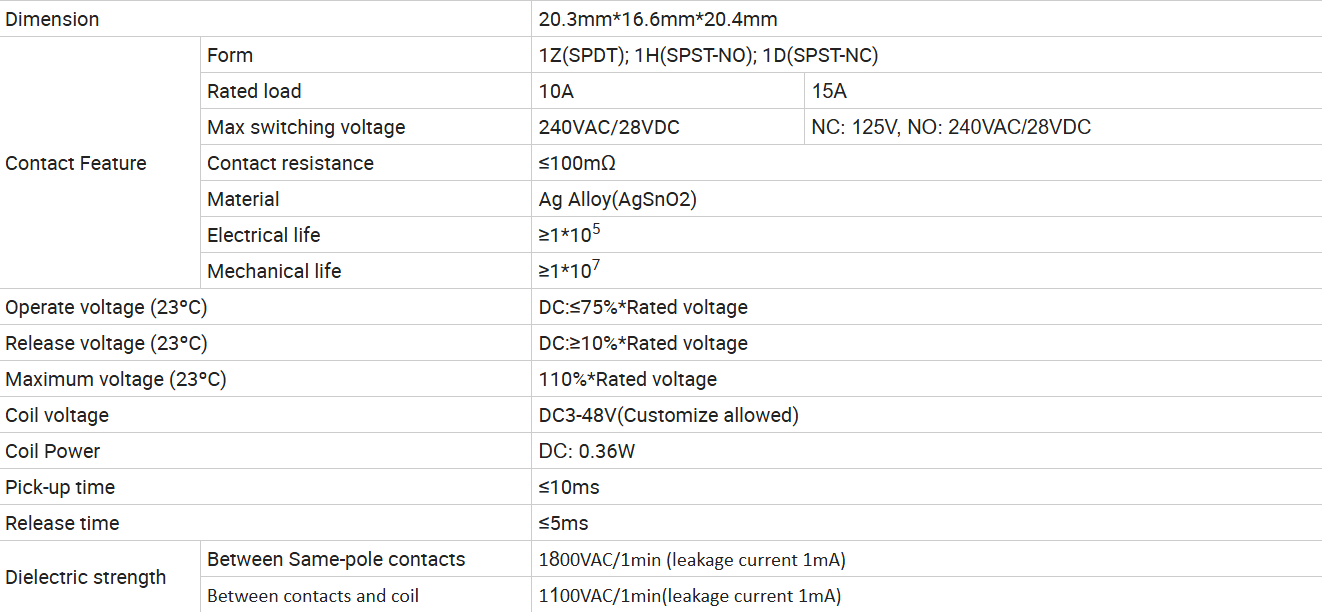

Especificação

Diagrama
