O relé de potência NNC71A(JQX-30F) é um relé compacto de alta potência projetado para aplicações de comutação robustas.Possui uma tensão de bobina personalizável, acomodando vários requisitos de energia.Com tempos de operação de comutação rápidos, garante respostas rápidas em sistemas de controle.A rigidez dielétrica aprimorada do relé proporciona um alto nível de segurança e confiabilidade.Além disso, é capaz de operar de forma eficaz em uma ampla faixa de temperatura, tornando-o versátil para diversos ambientes.
NNC71A
CLION
Status de disponibilidade: | |
---|---|
Quantidade: | |
O relé de potência NNC71A (JQX-30F) é um dispositivo projetado com precisão para aplicações que exigem potência e confiabilidade substanciais.Com um design compacto e uma variedade de certificações, este relé foi construído para oferecer desempenho consistente em diversos ambientes.Suas opções versáteis de montagem e tensão de bobina personalizável tornam-no uma escolha flexível para muitos sistemas industriais e eletrônicos.
Certificações: Certificado CE e CCC, garantindo o cumprimento dos padrões internacionais de qualidade e segurança.
Construção Durável: A estrutura robusta foi projetada para suportar impactos e vibrações, tornando-a adequada para condições adversas.
Troca de energia: Capaz de lidar com uma carga nominal substancial de 30A, o relé é ideal para aplicações de comutação de alta potência.
Opções de montagem: Oferece instalação tipo parafuso para integração segura e direta em configurações existentes.

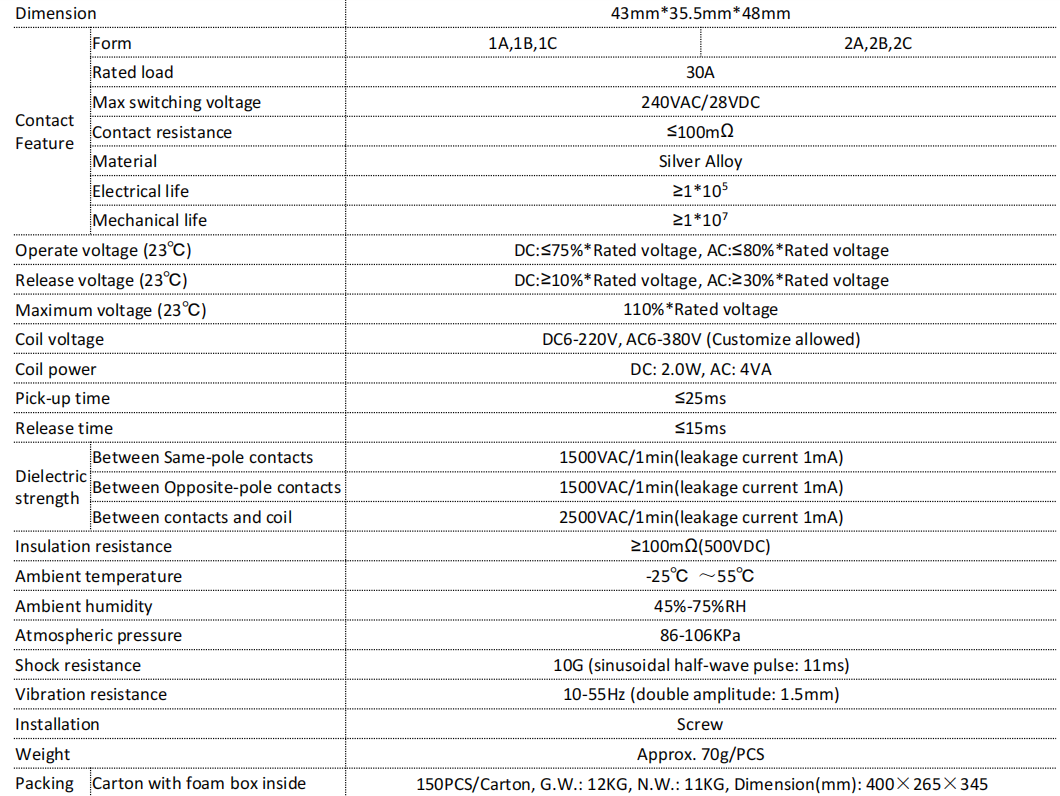

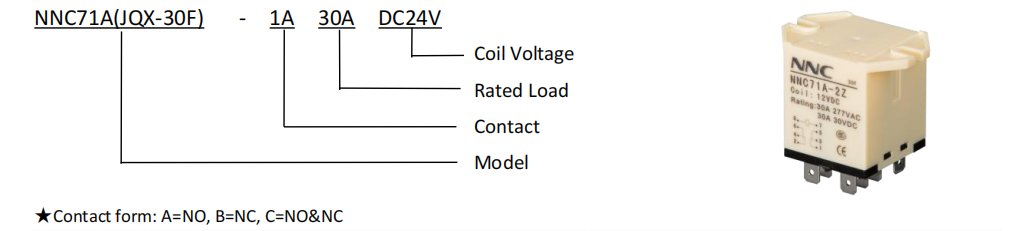

Formulário de Contato: 1A (NA), 1B (NC), 1C (NA e NC) / 2A (NA), 2B (NC), 2C (NA e NC)
Carga nominal: 30A
Tensão máxima de comutação: 240 VCA/28 VCC
Contato de resistência: ≤100mΩ
Material: Liga de Prata
Vida Elétrica: ≥1*10^5 operações
Vida Mecânica: ≥1*10^7 operações
Tensão de operação: CC: ≤75% da tensão nominal, CA: ≤80% da tensão nominal
Tensão de liberação: CC: ≥10% da tensão nominal, CA: ≥30% da tensão nominal
Tensão da bobina: DC6-220V, AC6-380V (Personalização disponível)
Potência da bobina: CC: 2,0 W, CA: 4VA
Horário de coleta: ≤25ms
Hora de lançamento: ≤15ms
Rigidez dielétrica: 1500VAC/1min (corrente de fuga 1mA) entre contatos do mesmo pólo e pólos opostos, 2500VAC/1min entre contatos e bobina
Resistência de isolamento: ≥100mΩ (500VCC)
Temperatura ambiente: -25℃ a 55℃
Umidade ambiente: 45%-75% UR
Pressão atmosférica: 86-106KPa
Resistência ao choque: 10G (pulso de meia onda sinusoidal: 11ms)
Resistência à vibração: 10-55 Hz (amplitude dupla: 1,5 mm)
Dimensions: 43mm*35.5mm*48mm
Peso: Aproximadamente.70g
Design compacto: O NNC71A(JQX-30F) apresenta um formato compacto, economizando espaço nas instalações.
Tensão da bobina personalizável: A capacidade de personalizar a tensão da bobina permite que o relé seja adaptado aos requisitos específicos da aplicação.
Tempos de operação curtos: Com tempos de partida e liberação bem abaixo da marca de 30 ms, o relé garante operações de comutação rápidas.
Alta resistência dielétrica: A alta rigidez dielétrica do relé entre os contatos e a bobina aumenta a segurança e a confiabilidade no uso.
Vida útil estendida: O relé foi projetado para durar, com uma vida elétrica de mais de 100.000 operações e uma vida mecânica superior a um milhão de operações.
Ampla faixa de temperatura operacional: O relé opera efetivamente em uma ampla faixa de temperatura, adequado para aplicações internas e externas.
O NNC71A(JQX-30F) é adequado para uso em aplicações como sistemas de controle industrial, circuitos de fonte de alimentação e eletrônicos automotivos, onde comutação de alta potência e confiabilidade de longo prazo são essenciais.
O relé de potência NNC71A(JQX-30F) é uma solução robusta, versátil e confiável para aplicações de carga de alta corrente.Com uma carga nominal de 30A, garante capacidade eficiente de comutação de energia.Seus contatos em liga de prata oferecem longa vida elétrica e mecânica, enquanto um design compacto e tensão de bobina personalizável o tornam adaptável a vários projetos.A rigidez dielétrica superior e a resistência a choques e vibrações do NNC71A tornam-no a escolha ideal para ambientes industriais exigentes.
