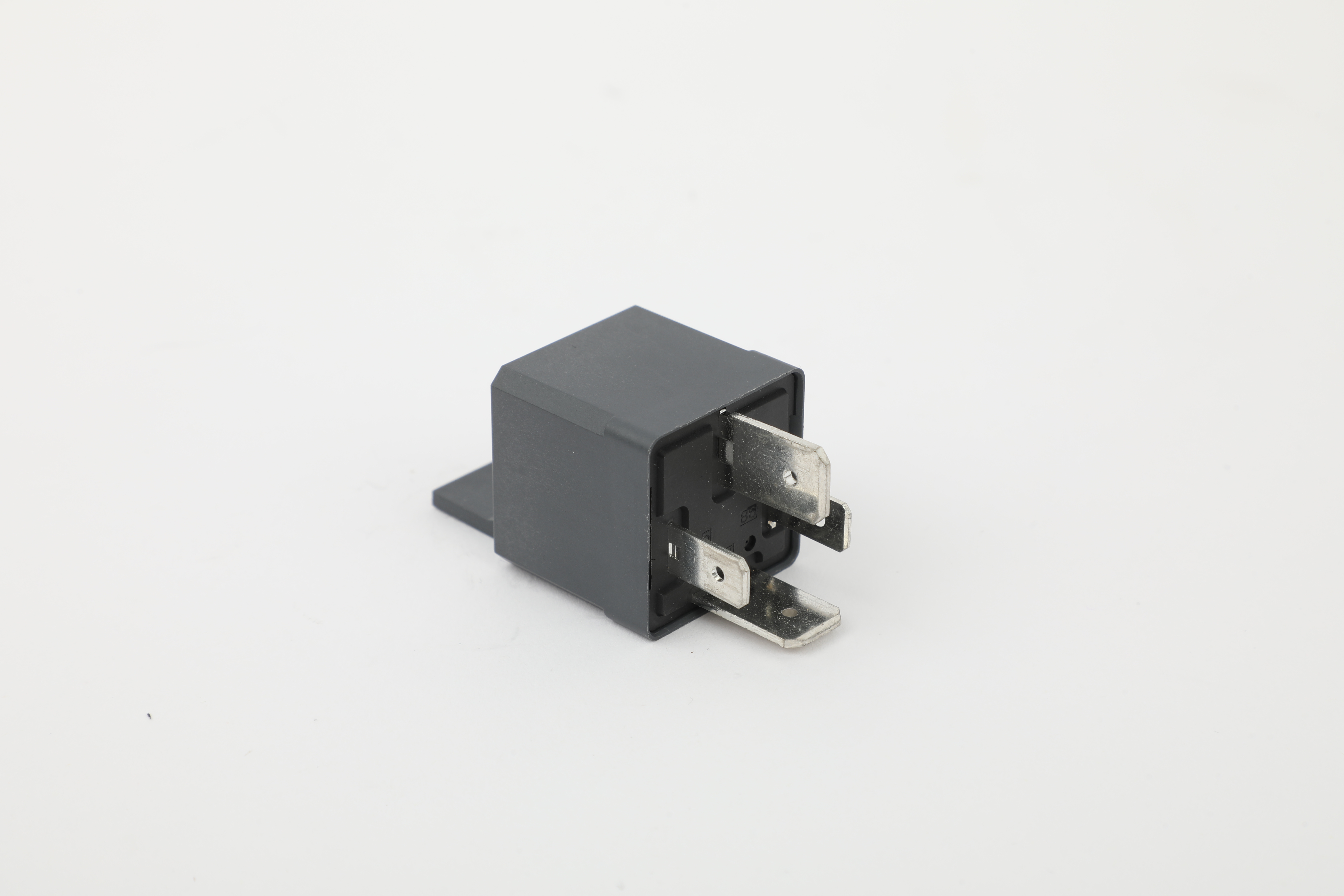

Relé automotivo 35A vs 70A: qual capacidade de comutação se adapta às cargas do veículo?

Selecionar o relé errado do veículo compromete a confiabilidade do sistema. Freqüentemente vemos construtores instalando relés padrão em ventiladores de resfriamento para serviços pesados. Esse erro comum leva rapidamente a contatos soldados e incêndios elétricos graves. Por outro lado, a especificação excessiva de relés em toda a sua construção aumenta desnecessariamente a complexidade da fiação. Também aumenta a pegada dos componentes e desperdiça o orçamento do projeto. As cargas elétricas automotivas raramente permanecem estáticas durante a operação. Você deve avaliar cuidadosamente a diferença entre a corrente operacional contínua e a corrente de partida transitória. Esta avaliação crítica garante confiabilidade elétrica a longo prazo. Criamos este guia abrangente para estabelecer uma estrutura de engenharia clara. Você aprenderá exatamente como escolher entre unidades padrão de 35A e unidades de 70A para serviço pesado. Baseamos essas escolhas em tipos de carga específicos, condições do compartimento do motor e infraestrutura de fiação. Ao combinar com precisão a capacidade do relé com as cargas acessórias, você evita falhas perigosas do sistema. Você também garante o fornecimento ideal de energia em toda a rede do seu veículo.

Principais conclusões

• A Regra dos 80%: Cargas contínuas não devem exceder 80% da classificação máxima de um relé para compensar a degradação térmica (por exemplo, um relé de 35A sustenta com segurança ~28A continuamente).

• Os perfis de carga são importantes: as cargas resistivas (luzes) exigem um planejamento de capacidade diferente das cargas altamente indutivas (motores, ventiladores), que geram picos de inrush massivos.

• Restrições de fator de forma: A atualização para um relé de 70A geralmente requer a transição de micro/mini pegadas padrão ISO de 5 pinos para soquetes de relé Maxi maiores com terminais de fio de bitola mais pesada.

• Proteção Ambiental: Aplicações de alta corrente ficam mais quentes; utilizar um relé à prova de poeira ou um invólucro totalmente vedado evita falha prematura de contato devido a detritos e contaminação do compartimento do motor.

Definindo a capacidade de comutação de relés automotivos para cargas do mundo real

Os engenheiros avaliam a capacidade de comutação de relés automotivos analisando duas métricas elétricas distintas. Primeiro, olhamos para a corrente contínua em estado estacionário. Em segundo lugar, medimos a corrente de irrupção transitória. A corrente contínua representa o estado operacional normal do seu acessório quando ele se estabilizar. A corrente de irrupção mede o enorme pico de energia inicial necessário quando você liga um dispositivo pela primeira vez. Por exemplo, grandes motores elétricos podem extrair de três a cinco vezes a corrente contínua nominal durante a partida. Um ventilador que funciona a 20 amperes pode atingir 60 amperes por uma fração de segundo. Se o seu relé não conseguir lidar com esse breve surto, os contatos formarão um arco.

A seguir, devemos considerar o papel crítico da queda de tensão. Os fabricantes normalmente testam e avaliam os relés dos veículos com uma tensão ideal de 14 Vcc. Esta tensão reflete um estado de carga do alternador ativo e saudável. No entanto, as baterias padrão dos veículos permanecem em 12,6 V DC. Além disso, fios longos naturalmente causam queda de tensão. Se a tensão do seu sistema cair para 11 V no acessório, a amperagem total deverá aumentar para fornecer a mesma potência necessária. Esta flutuação prática impacta drasticamente o desempenho real do relé e a geração de calor.

Finalmente, a temperatura ambiente do compartimento do motor força a redução térmica necessária. O compartimento do motor fica incrivelmente quente durante a condução normal. O alto calor ambiente reduz severamente o limite máximo efetivo de comutação de qualquer componente elétrico. Um relé classificado para 35 amperes em temperatura ambiente simplesmente não consegue sustentar essa carga perto de um coletor de exaustão quente. Os gráficos de redução térmica normalmente mostram uma queda acentuada na capacidade quando a temperatura ambiente excede 85°C (185°F). Você deve levar em conta esse calor ao planejar o layout do circuito.

O relé automotivo 35A: capacidades e limitações

O relé automotivo 35A continua sendo o carro-chefe padrão absoluto para sistemas elétricos modernos de 12V. Ele fornece um excelente equilíbrio entre o espaço físico e a potência de comutação prática.

Os casos de uso primários concentram-se fortemente em cargas resistivas e cargas indutivas de baixa a média. Recomendamos enfaticamente essas unidades para barras de luz LED, buzinas de veículos padrão e bombas de combustível em linha básicas. Eles também lidam perfeitamente com a maioria dos circuitos de energia auxiliares de baixo consumo. Como esses acessórios não geram picos de tensão massivos, uma capacidade de 35A oferece bastante sobrecarga segura.

A integração do sistema permanece incrivelmente simples com estas unidades. Eles cabem facilmente em soquetes de micro ou mini relés ISO padrão. Este acessório universal permite que os construtores obtenham facilmente caixas de fusíveis modulares. Você pode conectá-los de maneira eficaz usando fio automotivo padrão de 10 a 12 AWG. Isso torna a integração limpa, simples e altamente compatível com chicotes elétricos de fábrica.

No entanto, forçar um relé padrão além dos limites projetados apresenta graves riscos de falha. Quando os construtores ignoram a matemática, os componentes quebram rapidamente.

• Cortiça de contato: O arco voltaico repetido de alta corrente vaporiza lentamente e danifica os contatos metálicos internos.

• Falha na bobina: O superaquecimento do circuito principal pode transferir calor e queimar a delicada bobina eletromagnética.

• Invólucros derretidos: A sobrecarga elétrica sustentada derrete facilmente os invólucros de relé de plástico padrão, expondo os fios energizados.

• Contatos soldados: Uma grande onda pode literalmente derreter os contatos, fazendo com que o acessório permaneça ligado permanentemente.

O relé automotivo 70A: justificando a atualização de alta corrente

Às vezes, os componentes padrão simplesmente não conseguem sobreviver às demandas elétricas de equipamentos off-road ou de alto desempenho. Você precisa de um relé dedicado para serviços pesados ​​para aplicações de alto estresse.

Os principais casos de uso incluem componentes grandes com enormes picos de inrush indutivos. Ventiladores de radiador elétricos duplos, guinchos off-road pesados ​​e compressores de ar integrados exigem absolutamente um relé automotivo de 70A . Bombas hidráulicas pesadas para sistemas de suspensão ou leitos de despejo também exigem capacidades de comutação muito maiores para operar de forma confiável.

As diferenças estruturais justificam o aumento do tamanho físico de um verdadeiro relé automático de alta corrente . Essas unidades apresentam almofadas de contato prateadas internas muito maiores para dispersar o calor. Eles utilizam molas de retorno significativamente mais fortes. Essas molas rígidas separam à força os contatos pesados ​​para evitar soldagem perigosa durante desconexões de alta tensão. Além disso, eles usam lâminas terminais muito mais largas. Essas lâminas grandes lidam com fluxo de corrente massivo sem superaquecimento no ponto de conexão do soquete.

Os pré-requisitos de fiação mudam drasticamente neste nível extremo de potência. Você não pode usar fio fino padrão com segurança. Uma carga de 70A exige infraestrutura altamente atualizada. Normalmente especificamos fio de cobre puro espesso de 6 a 8 AWG. Você também precisa de blocos de relé estilo Maxi resistentes para aceitar terminais mais largos. Enfatize esta regra: se você atualizar o relé, mas ignorar a fiação, o próprio fio se transformará em um fusível perigoso e descontrolado.

Avaliação frente a frente: selecionando o relé do veículo certo

Análise de perfil de carga (resistiva vs. indutiva)

Compreender as profundas diferenças entre os tipos de carga determina a escolha final do componente. Um motor contínuo de 20 A pode gerar um pico de inrush transitório de 60 A durante a partida. Este pico enorme requer um relé de 70A para segurança. Por outro lado, uma barra de luz resistiva de 20A cria surto de inrush zero. Portanto, funciona perfeitamente em uma unidade padrão de 35A.

Pegada e espaço de instalação

O espaço físico da instalação determina fortemente o design prático do chicote. Os micro e mini blocos ISO padrão medem aproximadamente uma polegada quadrada de tamanho. Eles se encaixam perfeitamente em estruturas apertadas de motocicletas, compartimentos de motores modernos lotados ou sob painéis. Os blocos de maxi relé comandam significativamente mais espaço. Eles apresentam perfis muito mais altos e bases de montagem mais largas. Você deve planejar cuidadosamente os locais de montagem ao passar para componentes maiores. Às vezes, os construtores precisam fabricar suportes de montagem personalizados para acomodar essas caixas de fusíveis maiores e de alta capacidade.

Compromisso entre custo e confiabilidade

Todo construtor profissional deve equilibrar o preço inicial dos componentes com os riscos de falhas a longo prazo. Os relés 35A padrão custam muito pouco para serem produzidos ou substituídos. Unidades 70A de alta capacidade custam mais inicialmente. No entanto, a despesa real reside no fio de cobre mais grosso e nas tomadas especializadas maiores. Você deve pesar essas despesas iniciais com componentes em relação ao imenso risco de tempo de inatividade. Substituir um relé de veículo queimado em uma trilha remota e escura é altamente frustrante. Uma caixa de fusíveis derretida causando incêndio no compartimento do motor é um desastre caro. Investir antecipadamente em componentes adequados de alta capacidade garante uma operação totalmente confiável sob estresse extremo.

Considerações ambientais e de conformidade

A capacidade de amperagem por si só não garante a confiabilidade do sistema. Os perigos ambientais destroem facilmente componentes elétricos desprotegidos perfeitamente especificados.

A proteção contra entrada desempenha um papel importante na longevidade elétrica. Consideramos um relé à prova de poeira totalmente inegociável para montagem em chassi exposto. Se você montar componentes elétricos em um chassi off-road, próximo aos poços das rodas ou em uma antepara marítima, precisará absolutamente de classificações de proteção IP54 a IP67. Essas vedações de borracha pesada evitam que água, lama abrasiva e poeira fina corroam os contatos internos de cobre e prata.

A resistência à vibração também separa as unidades baratas do mercado de reposição do hardware de nível profissional. Os relés 70A de alta corrente contêm naturalmente massas de contato internas mais pesadas. Essa massa extra pode saltar durante a condução off-road extrema ou em estradas pesadas. Os fabricantes projetam unidades premium para serviços pesados ​​com molas helicoidais de alta tensão. Essas molas internas resistem muito melhor a ambientes de alta vibração do que unidades leves e padrão de 35A.

Por fim, você deve avaliar criticamente os indicadores de qualidade da ficha técnica do fabricante antes de comprar.

• Composição do material de contato: Procure sempre contatos de Óxido de Prata e Estanho (AgSnO2). Eles resistem muito melhor à soldagem a arco de alta corrente do que ligas de prata básicas e baratas.

• Classificação de vida útil elétrica: Relés de alta qualidade devem sobreviver confortavelmente a mais de 100.000 ciclos de comutação elétrica com carga nominal total.

• Classificação de vida útil mecânica: As peças móveis físicas internas devem suportar facilmente mais de 1.000.000 operações sem aplicação de carga ativa.

Conclusão

A escolha da capacidade adequada do relé evita falhas elétricas automotivas catastróficas com segurança. Nossa lógica final de decisão de engenharia permanece simples. O padrão é um relé padrão de 35A para iluminação LED padrão e acessórios internos de baixo consumo. Essa estratégia conservadora economiza espaço vital de instalação e custos iniciais de fiação. No entanto, você deve exigir explicitamente um relé de 70A para serviço pesado para ventiladores de resfriamento primários, guinchos e motores elétricos de alta oscilação.

Siga estas próximas etapas específicas orientadas para a ação antes de comprar os componentes do seu arnês:

1. Calcule o pico exato da corrente de pico do seu circuito acessório específico usando um amperímetro.

2. Verifique se a bitola do fio selecionada suporta com segurança esse pico de corrente transitória sem derreter.

3. Selecione um invólucro de relé adequadamente vedado com base no local de montagem ambiental específico.

4. Confirme se o alternador do seu veículo pode suportar com segurança a carga contínua combinada total.

Seguindo rigorosamente essas etapas profissionais, você construirá com sucesso um chicote elétrico robusto que sobrevive facilmente às condições de direção mais adversas.

Perguntas frequentes

P: Posso conectar um relé automotivo 70A em uma tomada 35A?

R: Não. Os relés 70A normalmente usam uma pegada "Maxi" com lâminas terminais maiores de 3/8" (9,5 mm), que fisicamente não cabem em um micro/mini soquete ISO padrão. Tentar forçá-los quebrará o soquete. Você deve atualizar todo o bloco de relés e chicote elétrico para acomodar as lâminas maiores e maior fluxo de corrente com segurança.

P: Um relé automático de alta corrente descarregará minha bateria mais rapidamente?

R: O consumo da bobina (a potência necessária para manter o relé fechado) é ligeiramente maior em um relé de 70A, mas a diferença é insignificante. O consumo da bateria depende inteiramente do acessório conectado ao lado da carga. Atualizar o relé simplesmente permite que a corrente passe com mais segurança; isso não força o acessório a consumir mais energia total da bateria.

P: O que acontece se eu usar um relé de 35A para uma carga de 50A?

R: Os contatos internos superaquecerão, potencialmente fechando por soldagem (fazendo com que o acessório permaneça ligado permanentemente) ou derretendo a caixa, criando um grave risco de incêndio. A fiação interna padrão e as lâminas terminais finas não conseguem dissipar o excesso de calor gerado pelo consumo de alta corrente, levando a falhas rápidas e catastróficas dos componentes.
