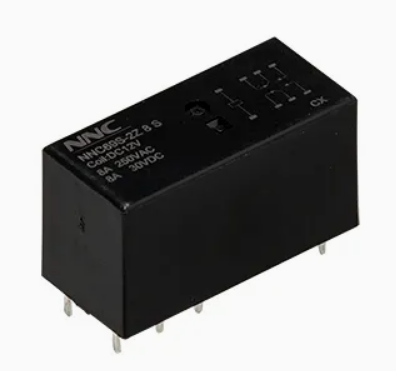

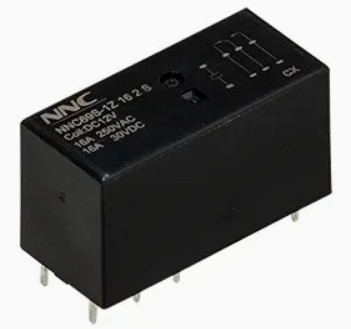

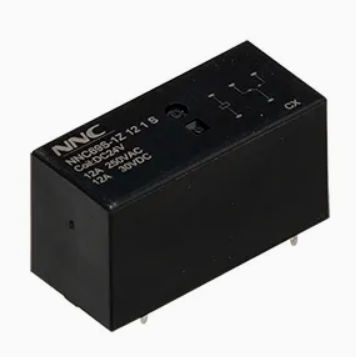

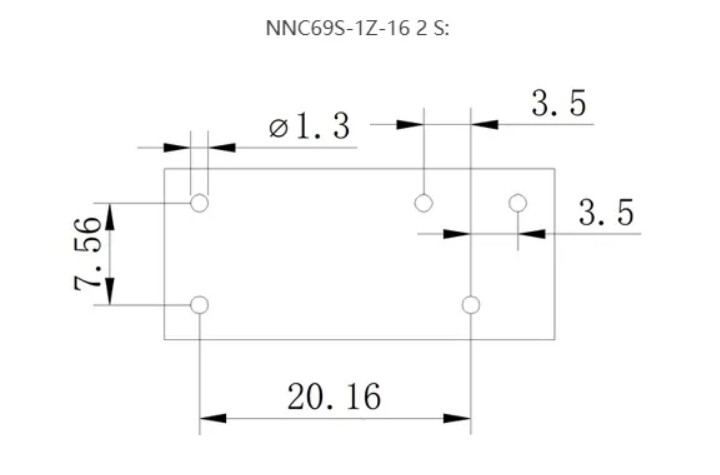

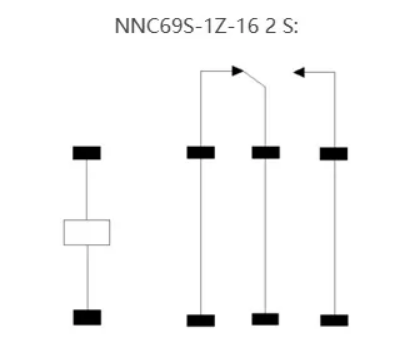

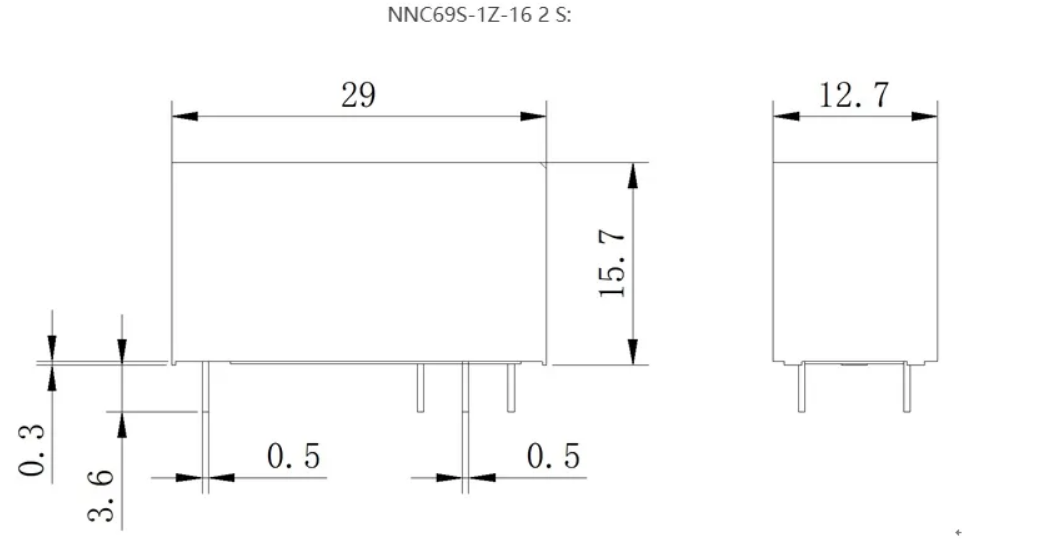

Relé PCB compacto NNC69S Tipo selado para eletrodomésticos domésticos

Como funciona o relé de PCB?

Os relés de PCB fornecem controle isolado de circuitos de alta tensão/alta corrente, desencadeando bobinas internas ou elementos semicondutores com sinais de controle para acionar contatos para abrir e fechar, ou interruptores eletrônicos para ligar e desligar. Os tipos eletromagnéticos utilizam sucção magnética para alternar contatos mecânicos, enquanto os tipos de estado sólido (SSR) dependem de optocupers/semicondutores para comutação sem contato, combinação de compacidade, baixo ruído e alta vida.

Princípio de trabalho

1. Estado de - Energizado

   Quando não há corrente fluindo através da bobina do relé, a armadura está em sua posição de repouso. Nesse estado, os contatos normalmente fechados estão fechados, completando o circuito do qual fazem parte. Por exemplo, se o relé for usado em um circuito de iluminação simples e os contatos normalmente fechados estiverem conectados a uma lâmpada, a lâmpada estará acesa porque o circuito está concluído.

2. Estado energizado

   À medida que a armadura se move em direção à bobina, faz com que os contatos mudem de estado. Os contatos normalmente abertos fecham, permitindo que a corrente flua através do circuito a que estão conectados. Por exemplo, a segunda lâmpada conectada aos contatos normalmente abertos será ativada porque o circuito agora está concluído.

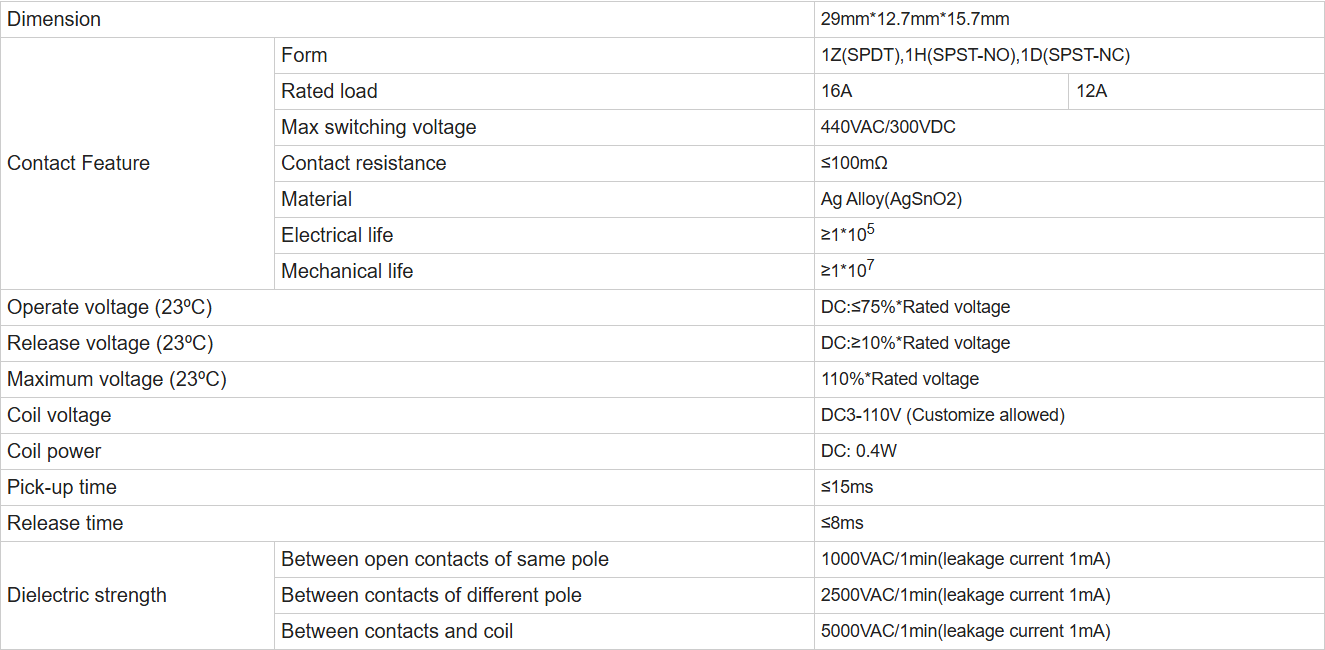

Especificação
