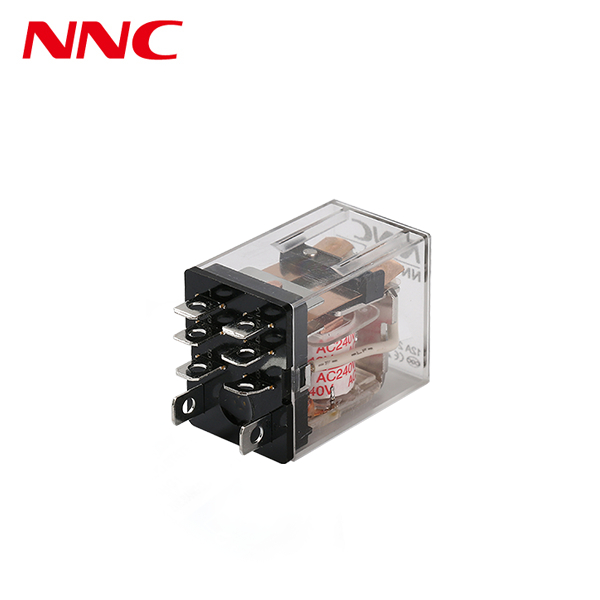

O tempo de inatividade não planejado causa estragos nos sistemas industriais. Uma única falha de relé geralmente desencadeia uma solução de problemas dispendiosa no sistema. Isso força você a uma substituição repentina e reativa do equipamento. Devemos reconhecer antecipadamente uma dura realidade de engenharia. Por serem dispositivos eletromecânicos, os relés possuem inerentemente uma vida útil finita. As peças móveis degradam-se com o tempo. Os contatos elétricos sofrem erosão sob cargas pesadas.
A verdadeira confiabilidade não vem apenas da manutenção pós-implantação. Requer uma abordagem abrangente. Você precisa de um gerenciamento proativo do ciclo de vida. Você deve aplicar protocolos rigorosos de solução de problemas. Também exige a seleção das especificações corretas durante a fase inicial de aquisição. Este artigo explora como maximizar a vida útil operacional. Você aprenderá a identificar com precisão os principais mecanismos de falha. Abordaremos cuidados em nível de montagem e testes de diagnóstico sistemáticos. Finalmente, você descobrirá por que a seleção do fornecedor determina a estabilidade do circuito a longo prazo.
Previsibilidade do ciclo de vida: O monitoramento rotineiro da resistência de contato e das quedas de tensão pode prever falhas antes que interrompam as operações do sistema.
Controle Ambiental: A limpeza pós-solda adequada e o gerenciamento térmico reduzem significativamente o desgaste prematuro em aplicações de serviço contínuo.
Alinhamento de especificações: A especificação excessiva ou desalinhamento dos tipos de carga é uma das principais causas de estresse do relé; combinar cargas operacionais exatas é a medida preventiva definitiva.
Suporte ao fornecedor: A parceria com um fornecedor transparente garante acesso a modelos de degradação precisos e estoque de reposição confiável.
Toda estratégia de manutenção começa com a compreensão de como os componentes falham. A comutação de alta corrente cria reações físicas agressivas dentro do gabinete. Cargas indutivas são especialmente difíceis para a mecânica interna. Quando os contatos se abrem para interromper a corrente, o ar entre eles ioniza. Isso gera arcos elétricos massivos. Esses arcos vaporizam o material de contato da liga de prata.
O acúmulo de carbono se forma nessas superfícies metálicas. Com o tempo, a resistência elétrica aumenta dramaticamente. Isso força o relé de potência a ficar mais quente durante a operação normal. O metal é transferido de um lado para o outro. Ele destrói as superfícies lisas necessárias para uma condutividade eficiente.
A operação contínua introduz estresse térmico severo. O aquecimento da bobina é um subproduto inevitável da manutenção dos contatos fechados. As temperaturas ambientes do PCB aumentam esse calor interno. Juntos, eles degradam implacavelmente o isolamento interno. As molas de retorno mecânico perdem a têmpera e a tensão. O invólucro de plástico pode até deformar sob carga térmica prolongada.
Devemos definir claramente a diferença entre os ciclos de vida mecânico e elétrico. A vida mecânica abrange dezenas de milhões de ciclos de comutação. No entanto, isso pressupõe que não exista carga elétrica nos contatos. A vida elétrica é significativamente mais curta. Raramente excede 100.000 ciclos quando funciona na capacidade nominal máxima. Operar continuamente perto dos limites máximos de comutação acelera rapidamente esse desgaste mecânico.
Não definir a linha de base destes factores de degradação cria enormes riscos de implementação. Os cronogramas de manutenção preventiva tornam-se pouco mais que suposições. Você deve documentar as temperaturas normais de operação. Você também deve registrar frequências de comutação padrão para prever pontos de falha com precisão.
Registre as temperaturas ambientes do gabinete durante os horários de pico de carga.
Registre os ciclos de comutação diários esperados para circuitos de alta carga.
Estabeleça uma linha de base aceitável para temperaturas operacionais da bobina.
A manutenção dos componentes começa diretamente na linha de montagem. Os protocolos de limpeza pós-soldagem continuam críticos para a confiabilidade a longo prazo. Os resíduos de fluxo migra facilmente para relés não selados durante a fabricação de PCB. Isso contamina gravemente os contatos. Você deve distinguir entre gabinetes estanques a fluxo e totalmente estanques à lavagem.
Unidades laváveis suportam lavagens aquosas agressivas. Eles utilizam caixas plásticas totalmente seladas. As unidades estanques ao fluxo resistem apenas ao fluxo das ondas de solda da parte inferior. Eles não sobrevivem à imersão total. Não lave componentes estanques ao fluxo usando spray de alta pressão. A entrada de fluidos arruína imediatamente o mecanismo interno.
A auditoria ambiental evita a degradação lenta e invisível. A poeira e a umidade penetram nos invólucros não herméticos. Gases corrosivos oxidam rapidamente os contatos de prata. Avalie seu ambiente operacional regularmente. Se o seu equipamento funciona em fábricas agrícolas ou químicas, você precisa de componentes selados. Ambientes com alta umidade exigem monitoramento cuidadoso da integridade dielétrica.
A vibração destrói a estabilidade da montagem ao longo do tempo. O choque mecânico contínuo na PCB afrouxa as terminações da solda. Causa forte vibração de contato. A vibração leva a um rápido microarco. Você deve delinear cronogramas periódicos de inspeção física. Considere avaliações de envasamento ou revestimento isolante para ambientes extremos.
Aplicação de revestimento isolante diretamente sobre aberturas de relé não vedadas.
Utilização de limpadores ultrassônicos em placas contendo componentes eletromecânicos.
Ignorando a ressonância de vibração de baixa frequência durante a montagem da placa.
Dispositivos antigos exigem verificações sistemáticas e mensuráveis. O teste de resistência da bobina fornece uma base de diagnóstico sólida. Você mede a resistência da bobina em relação aos parâmetros da folha de dados. Uma queda significativa na resistência sugere curtos parciais na bobina. Um aumento aponta para degradação do fio ou oxidação terminal. Use um multímetro de precisão para essas verificações.
A análise de queda de tensão de contato permanece altamente eficaz. Você mede a queda em milivolts nos contatos fechados sob carga ativa. Isto representa o indicador mais confiável da saúde do contato. Uma queda de alta tensão significa que existe um grave acúmulo de carbono. Você pode acompanhar essa leitura ao longo de meses para prever eventuais falhas. Um saudável relé de alimentação PCB mostra uma queda de tensão baixa e estável.
Estabeleça uma lógica de substituição clara para seus técnicos. Decida quando trocar uma unidade defeituosa ou reparar o circuito circundante. A aquisição de componentes substitutos requer extremo cuidado. Sempre verifique primeiro a compatibilidade da pinagem. Verifique o alinhamento da pegada com precisão. Uma substituição incompatível danifica toda a placa.
Estrutura de diagnóstico para solução de problemas
Teste de diagnóstico | Método de teste | Faixa Normal | Sinal de alerta |
|---|---|---|---|
Resistência da bobina | Multímetro nos pinos da bobina a 20°C | Dentro de ±10% da folha de dados | Desvio superior a 15% |
Queda de tensão | Leitura de milivolts em contatos fechados | Abaixo de 50mV com carga de 1A | Tendência ascendente constante acima de 100mV |
Entre em contato com o Chat | Monitoramento do osciloscópio durante a ligação | Menos de 5 milissegundos | Salto prolongado ou fechamento errático |
Resistência de Isolamento | Teste de megôhmetro em 500VDC | Mais de 1000 megaohms | Queda repentina abaixo de 100 Megohms |
As especificações adequadas reduzem ativamente suas futuras cargas de manutenção. A correspondência de carga é uma necessidade absoluta. A utilização de um relé de potência de uso geral de bobina única requer um alinhamento exato da carga. Cargas resistivas, capacitivas e indutivas se comportam de maneira muito diferente. Cargas resistivas agem de maneira previsível. Cargas indutivas e capacitivas não. Cargas incompatíveis causam soldagem de contato acelerada.
As considerações sobre a corrente de irrupção determinam suas classificações de contato iniciais. Picos transitórios acontecem continuamente ao ligar. Motores e capacitores geram enormes surtos iniciais. Esses surtos podem atingir dez vezes a corrente normal de funcionamento. Você precisa de classificações iniciais mais altas para sobreviver a esses picos. Isto é verdade mesmo que a sua corrente de estado estacionário permaneça bastante baixa.
Você deve enquadrar as especificações do relé de potência PCB como ferramentas de manutenção preventiva. A alta rigidez dielétrica evita rastreamento elétrico. Ele impede o desenvolvimento de curtos-circuitos durante a operação de longo prazo. O alto isolamento entre a bobina e os contatos protege microcontroladores sensíveis.
Os engenheiros devem aplicar uma lógica estrita de seleção durante o projeto. Priorize as métricas operacionais reais em relação às classificações de amperagem máxima bruta. Observe atentamente a frequência de comutação. Avalie cuidadosamente o tipo de carga específico. Considere as flutuações da temperatura ambiente. A especificação excessiva de um componente às vezes cria problemas. Um enorme relé de 30 A pode não conseguir quebrar um pequeno sinal de 10 miliamperes de forma confiável.
Cargas resistivas: Aquecedores e iluminação simples. Eles mostram corrente de partida mínima.
Cargas Indutivas: Motores e solenóides. Eles criam arcos severos após a desconexão.
Cargas Capacitivas: Filtros de alimentação. Eles geram picos massivos de corrente de ativação.
Sua cadeia de suprimentos influencia diretamente a estabilidade do hardware. Rastreabilidade e consistência de fabricação são vitais. A variação entre os lotes de fabricação prejudica os cronogramas de manutenção preventiva. Se um lote durar 100.000 ciclos e o próximo 20.000, a previsibilidade desaparece. Destaque a necessidade de um rigoroso controle de qualidade por parte do fabricante.
Fornecedores confiáveis oferecem dados de ciclo de vida detalhados e acessíveis. Um de alta qualidade fornecedor de relés de potência PCB compartilha abertamente as curvas de vida elétrica esperadas. Eles mostram dados de desempenho sob cargas variadas. Eles não publicam apenas os melhores cenários de carga resistiva. Eles fornecem métricas realistas para ambientes industriais adversos.
As capacidades de referência cruzada são igualmente vitais para a manutenção a longo prazo. Avalie os fornecedores com base em seu suporte legado. Excelentes fornecedores fornecem substituições imediatas para componentes em fim de vida. A compatibilidade pino por pino é essencial. Isso minimiza os custos de redesenho. Ele mantém suas máquinas funcionando sem exigir grandes revisões da placa.
A transparência cria confiança na engenharia. Os fornecedores devem detalhar claramente seus materiais de contato. Eles devem explicar suas metodologias de teste. A parceria com um fornecedor confiável funciona como uma extensão do seu departamento de manutenção.
A manutenção funciona como um processo holístico. Abrange inteiramente desde a especificação inicial até a solução de problemas em campo. Os cuidados pós-implantação por si só não podem garantir a confiabilidade do hardware. Você deve compreender a física do arco de contato e da degradação térmica. Você também deve implementar práticas seguras de limpeza de montagem.
A estratégia de manutenção mais eficaz combina duas abordagens. Você precisa de testes de diagnóstico de rotina, com foco específico na queda de tensão e na resistência da bobina. Você também precisa de uma avaliação inicial rigorosa dos componentes. Nunca selecione um componente com base apenas na sua classificação de corrente máxima.
Engenheiros e equipes de compras devem tomar medidas imediatas. Audite hoje mesmo suas taxas atuais de falha de relé. Consulte as curvas de ciclo de vida do seu fornecedor para componentes existentes. Revise os requisitos de especificação para todas as futuras revisões da placa para garantir uma correspondência perfeita de carga.
R: Sim, mas requer um gerenciamento térmico cuidadoso. Você deve operar bem abaixo das classificações de corrente máximas. Você também deve selecionar tensões específicas de retenção da bobina. A queda da tensão após a ativação reduz significativamente a geração contínua de calor dentro do gabinete.
R: Você deve saber a diferença entre relés à prova de lavagem e à prova de fluxo. Os gabinetes estanques à lavagem são totalmente vedados e resistem à limpeza aquosa. As unidades à prova de fluxo não são lacradas. Evite usar solventes agressivos ou limpeza ultrassônica em componentes eletromecânicos não lacrados. A entrada de fluido contaminará os contatos.
R: Procure uma queda de tensão crescente nos contatos fechados sob carga. Esta leitura indica degradação significativa do contato. Ele revela o acúmulo oculto de carbono muito antes de ocorrer a falha total. A substituição da unidade nesta fase evita tempos de inatividade inesperados do sistema.
