Qual capacidade de relé de energia nova seu projeto precisa?

Subdimensionar um relé corre o risco de falha térmica catastrófica em todo o projeto do seu sistema. Por outro lado, o superdimensionamento desperdiça valioso espaço de PCB e inflaciona drasticamente os custos iniciais de material. Os engenheiros enfrentam um dilema constante de equilibrar essas restrições físicas com limites orçamentários estritos. As aplicações de hardware modernas exigem uma correspondência precisa de carga. Estações de carregamento de veículos elétricos, sistemas de armazenamento de energia de baterias e inversores solares não podem confiar em regras práticas genéricas. Você precisa de dados precisos para garantir a confiabilidade do sistema a longo prazo.

Este guia fornece uma estrutura robusta para equipes de engenharia e compras. Ajudaremos você a alinhar requisitos de sistema complexos com capacidades exatas de componentes. Você aprenderá como verificar as classificações de segurança e garantir a conformidade regulatória essencial. Ao dominar essas estratégias de especificação, você alcançará a máxima eficiência de projeto e eliminará atritos desnecessários na produção.

Principais conclusões

• A seleção da capacidade correta requer o cálculo da corrente operacional contínua e da corrente máxima de falha/inrush.
• A classe de isolamento e as certificações de conformidade (UL, RoHS) são tão críticas quanto as classificações de amperagem para evitar responsabilidades a longo prazo.
• Níveis de projetos específicos (como carregadores EV de nível 2) geralmente se alinham com perfis padrão (por exemplo, unidades de 35A com alta tolerância térmica).
• A parceria com um novo fornecedor integrado de relés de energia reduz o risco da cadeia de fornecimento e garante o acesso a dados essenciais de testes EOL (End-of-Line).

Definindo os requisitos exatos de carga e comutação do seu projeto

Comece diferenciando sua carga contínua de sua carga de pico. Uma capacidade de carga em estado estacionário determina como o componente lida com a operação diária normal. No entanto, cada componente de comutação também deve interromper as correntes de pico ou de partida com segurança. Se o seu projeto não conseguir lidar com esses picos elétricos repentinos, você corre o risco de soldagem por contato severa. A soldagem cria riscos imediatos à segurança porque impede a abertura do circuito durante uma emergência.

Em seguida, avalie cuidadosamente as cargas de corrente contínua (CC) versus corrente alternada (CA). A comutação por corrente contínua apresenta desafios físicos únicos. As cargas CA cruzam naturalmente o limite de tensão zero dezenas de vezes por segundo. Este cruzamento por zero interrompe os arcos elétricos automaticamente. Os arcos DC se sustentam continuamente. Portanto, um novo relé de energia robusto deve implementar rupturas magnéticas. Estas estruturas especializadas forçam o arco para fora, extinguindo-o rapidamente antes que danifique os contatos internos.

Os parâmetros de tensão do sistema determinam suas necessidades básicas de isolamento. Tensões operacionais máximas mais altas requerem maior rigidez dielétrica. A rigidez dielétrica determina quanta tensão o isolamento pode suportar antes de quebrar. Você também deve calcular distâncias de folga e fuga apropriadas. A folga representa o caminho mais curto através do ar entre dois condutores. A fuga representa o caminho mais curto ao longo de uma superfície isolante. Os padrões da indústria determinam distâncias específicas com base nos picos de tensão esperados. Sempre verifique esses parâmetros antes de finalizar a pegada do seu PCB.

Decodificando especificações críticas de relés de nova energia

A resistência de contato continua sendo uma métrica crítica para o gerenciamento térmico. A menor resistência de contato evita ativamente a geração excessiva de calor. À medida que a corrente elétrica flui através de contatos fechados, qualquer resistência física cria energia térmica. Esse calor localizado afeta diretamente o espaçamento dos componentes na placa de circuito. Se você selecionar componentes com baixa resistência de contato (geralmente medida em miliohms de um dígito), poderá empacotar os dispositivos mais próximos uns dos outros com segurança. Os contatos de óxido de prata e estanho (AgSnO2) proporcionam excelentes características de resistência.

Você deve avaliar as classificações de resistência com base em condições de implantação realistas. Avalie novas especificações de relés de energia analisando os dados esperados do ciclo de vida. A resistência mecânica mede a vida útil sem qualquer carga elétrica ativa. A resistência elétrica mede a sobrevivência sob correntes operacionais totais. A vida útil elétrica é sempre significativamente menor que a vida mecânica. Aconselhamos os compradores a solicitar relatórios de teste de ciclo de vida específicos. Certifique-se de que esses testes reflitam exatamente seus tipos de carga indutiva ou capacitiva.

O consumo de energia da bobina afeta gravemente o seu orçamento térmico geral. Manter uma corrente de retenção gera calor constante por longos períodos. Esse consumo constante reduz a eficiência geral do sistema. Os mecanismos de travamento oferecem uma alternativa inteligente para muitos projetos. Eles requerem energia elétrica apenas durante mudanças de estado. Uma vez travados, eles mantêm sua posição sem consumir energia adicional. Projetos sem travamento consomem energia contínua para permanecerem fechados. Avalie sua aplicação com cuidado. Os componentes de travamento geralmente fornecem um perfil térmico muito superior para gabinetes de armazenamento de energia.

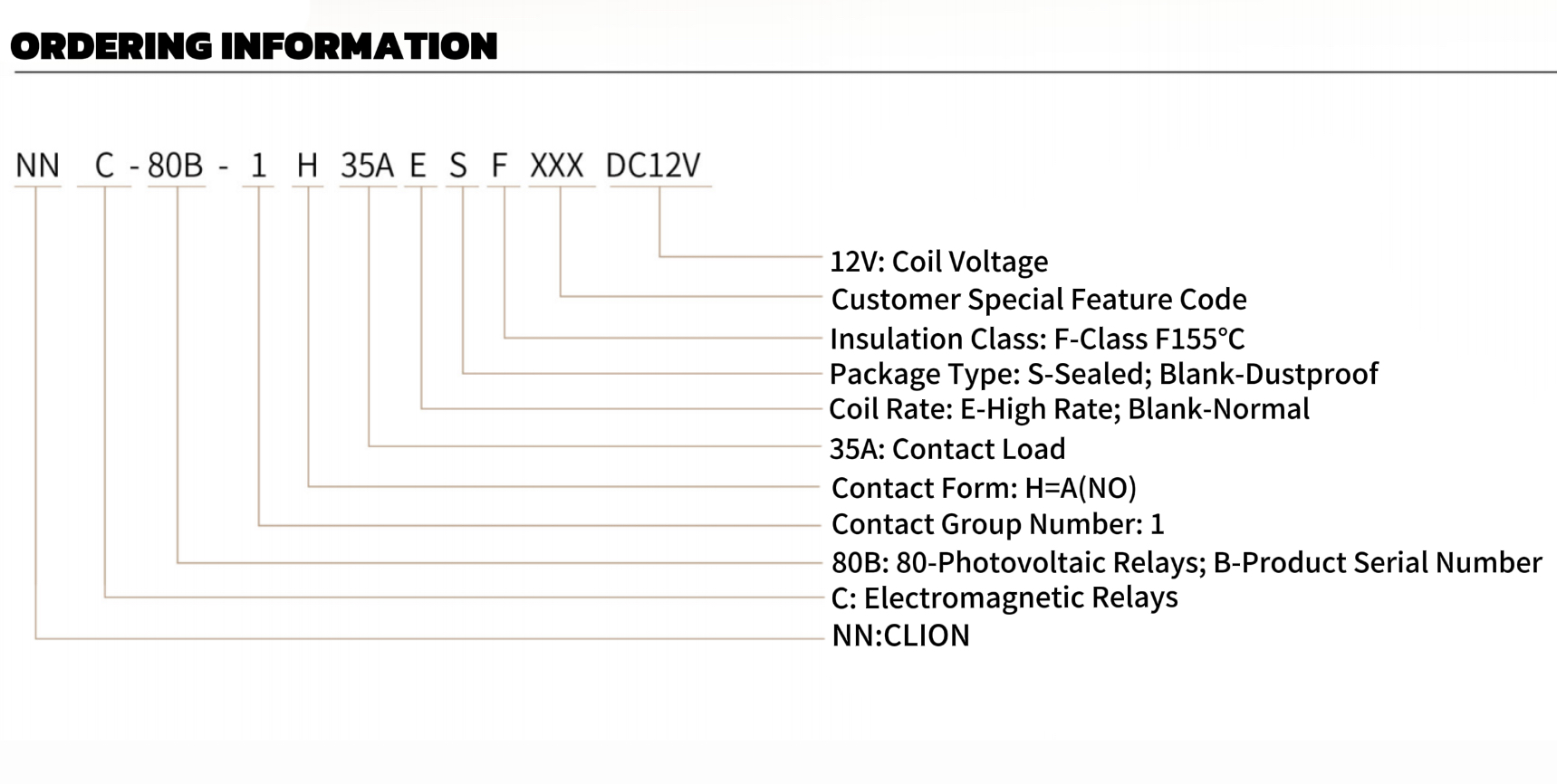

Analisando Perfis Padronizados: O Relé de Nova Energia 35A UL F Classe RoHS

Perfis de capacidade padronizados simplificam significativamente o processo de aquisição. Uma capacidade de 35 amperes se adapta perfeitamente a diversas aplicações comerciais populares. Você achará esta classificação ideal para carregadores EV residenciais de 7 kW a 11 kW. Também é adequado para inversores solares intermediários e módulos auxiliares de armazenamento de energia de bateria. A combinação dessas aplicações comuns reduz a necessidade de engenharia personalizada dispendiosa. O uso de perfis comprovados garante um desempenho previsível em campo.

O gerenciamento térmico requer isolamento adequado do material. O isolamento Classe F garante operação contínua segura até 155°C. Este limite de temperatura específico é obrigatório para ambientes fechados. Invólucros eletrônicos bem embalados retêm o calor ambiente rapidamente. Os materiais Classe F utilizam resinas de poliéster avançadas. Esses materiais evitam a degradação da bobina sob condições térmicas adversas. O isolamento Classe B só sobrevive até 130°C. Esta classificação mais baixa muitas vezes leva a falhas prematuras em aplicações energéticas modernas.

A conformidade constitui a base para a segurança do produto e a entrada no mercado. O fornecimento explícito de um novo componente de energia rohs classe 35a ulf minimiza o atrito durante a certificação do produto final. A certificação Underwriters Laboratories (UL) cobre rigorosos padrões de segurança norte-americanos. A conformidade com a Restrição de Substâncias Perigosas (RoHS) satisfaz as rigorosas regulamentações ambientais europeias. A especificação antecipada de peças totalmente compatíveis economiza meses de tempo de reprojeto dispendioso posteriormente.

Comparação de classificações de temperatura de classe de isolamento

Realidades de implementação e mitigação de riscos

A integração de PCB apresenta desafios substanciais de layout físico. Você deve analisar a área física juntamente com o layout do terminal. Traços de cobre espessos requerem técnicas de roteamento cuidadosas. Se você não otimizar as larguras dos traços, corre o risco de grave estrangulamento térmico. Siga estritamente os padrões IPC-2221 para cálculos de traços de transporte de corrente. Juntas de solda ruins também limitam a capacidade máxima de corrente. Certifique-se de que seus perfis de soldagem por onda correspondam perfeitamente às recomendações do fabricante dos componentes.

Os estressores ambientais reduzem rapidamente a vida útil dos componentes. As aplicações em veículos elétricos introduzem vibração física constante. Os painéis solares externos enfrentam alta umidade e entrada persistente de poeira. É altamente recomendável avaliar configurações seladas ou sem fluxo. Invólucros de plástico totalmente selados protegem os contatos metálicos internos da contaminação atmosférica. Esta proteção evita a oxidação e mantém baixa resistência de contato.

Siga estas etapas críticas para otimizar sua integração de PCB:

1. Verifique todos os cálculos de largura de traço em relação às correntes de falha de pico esperadas.
2. Selecione classificações de gabinete totalmente vedadas (como IP67) para instalações de hardware externas.
3. Execute imagens térmicas abrangentes durante a fase inicial de testes do protótipo.
4. Projete áreas ideais para vazamento de cobre ao redor dos terminais para máxima dissipação de calor.
5. Implemente amortecimento de vibração mecânica para aplicações montadas em veículos.

Evite especificações excessivas a todo custo. A simples compra do maior componente disponível representa uma estratégia profundamente falha. Componentes maiores contêm armaduras mais pesadas. Este aumento de massa exige um consumo de bobina significativamente maior. Uma massa maior também determina tempos de atuação muito mais lentos. Tempos de pausa mais lentos aumentam a duração do arco. Além disso, peças superdimensionadas adicionam custos desnecessários à sua lista técnica. Combine a capacidade com seus requisitos de engenharia validados.

Como avaliar e selecionar um novo fornecedor de relés de energia

A rastreabilidade da fabricação define um parceiro de fabricação confiável. Um qualificado de relés de energia novo fornecedor deve fornecer documentação transparente para cada remessa. Exija relatórios de teste de fim de linha (EOL) abrangentes para cada lote. Solicite dados de inspeção por raios X que confirmem alinhamentos físicos internos precisos. A rastreabilidade granular de lote garante que você possa isolar e resolver problemas de campo rapidamente. A falta de rastreabilidade introduz responsabilidades inaceitáveis ​​na sua cadeia de abastecimento.

Considere os benefícios da personalização versus opções prontas para uso. Os componentes padrão oferecem prazos de entrega significativamente mais rápidos. Eles também fornecem desempenho de linha de base altamente previsível. No entanto, você pode precisar de tensões de bobina personalizadas para placas lógicas específicas. Configurações exclusivas de terminais também exigem ferramentas personalizadas. Pese os benefícios de engenharia a longo prazo em relação aos prazos de entrega iniciais estendidos. Parceiros de alta qualidade oferecem prototipagem rápida para designs de terminais personalizados.

Avalie cuidadosamente a resiliência geral da cadeia de abastecimento. Avalie a capacidade total de produção do fabricante. Investigue a estabilidade do prazo de entrega durante as flutuações anteriores do mercado global. Eles devem lidar facilmente com o aumento dos volumes de produção à medida que seu produto ganha participação de mercado. Pergunte sobre o fornecimento secundário de matérias-primas como cobre e prata. Um parceiro de fabricação resiliente evita paradas catastróficas na linha de sua fábrica de montagem final.

Conclusão

A seleção ideal da capacidade exige um cuidadoso equilíbrio de engenharia. Você deve pesar as especificações elétricas em relação aos limites de gerenciamento térmico. A estrita conformidade regulatória permanece totalmente inegociável para projetos modernos. A precisão garante um desempenho confiável a longo prazo em ambientes exigentes.

• Calcule correntes de partida precisas em vez de depender apenas da capacidade de carga padrão.
• Obrigue o isolamento Classe F para evitar falhas térmicas catastróficas dentro de gabinetes selados.
• Recuse-se a especificar demais; componentes maiores consomem mais energia e atuam mais lentamente.
• Exija rastreabilidade completa de lotes e relatórios de EOL de seus parceiros de fabricação.

Incentivamos os compradores técnicos a auditar imediatamente os requisitos de pico de carga. Solicite folhas de especificações detalhadas dos fornecedores selecionados. Solicite amostras de engenharia hoje para iniciar a validação física. Os testes proativos agora evitam falhas catastróficas em campo amanhã.

Perguntas frequentes

P: Quanta capacidade aérea devo levar em consideração para um relé do carregador EV?

R: Aplique margens de engenharia padrão de 20-25% acima dos requisitos de carga contínua. Esta margem leva em conta limites inesperados de dissipação térmica em gabinetes apertados. Superestimar além de 25% desperdiça espaço e aumenta desnecessariamente o consumo de energia da bobina.

P: Por que o isolamento Classe F é preferido em relação à Classe B em novas aplicações de energia?

R: O isolamento Classe F suporta com segurança temperaturas operacionais contínuas de até 155°C. A classe B atinge no máximo 130°C. Eletrônicos hermeticamente fechados em aplicações solares e EV frequentemente excedem 130°C. A Classe F garante desempenho confiável sem degradação prematura da resina.

P: O que acontece se um relé falhar quando fechado em um sistema de armazenamento de energia de bateria?

R: Uma falha fechada cria graves riscos de segurança. Ele permite a retroalimentação descontrolada de energia na rede ou em componentes danificados. Você deve usar relés especializados com rupturas magnéticas e materiais de contato anti-soldagem para evitar esta falha catastrófica.

P: Posso usar um relé industrial padrão em vez de um novo relé de energia dedicado?

R: Não. Os relés industriais padrão não possuem estruturas especializadas de explosão de arco CC. Freqüentemente, também não possuem as classificações específicas de conformidade de alta tensão exigidas para redes de energia modernas. O uso de componentes padrão nesses ambientes de alto estresse praticamente garante falhas prematuras em campo.
