O relé de potência intermediária miniatura LY2 é um componente eletromagnético compacto e versátil que opera segundo o princípio do eletromagnetismo.Consiste em uma bobina, uma armadura e um conjunto de contatos.Quando uma corrente é aplicada à bobina, ela gera um campo magnético que atrai a armadura, fazendo com que os contatos fechem ou abram, controlando assim o fluxo de corrente no circuito.
Com capacidade de comutação de até 15A, o relé LY2 é capaz de lidar com sistemas elétricos exigentes de maneira eficaz.Sua alta capacidade de potência o torna adequado para aplicações que exigem comutação robusta e confiável, como máquinas industriais, sistemas de automação, controles HVAC e muito mais.
O relé LY2 oferece 1 a 4 pólos de contato, proporcionando flexibilidade no controle e configuração do circuito.Esse recurso permite aplicações versáteis e permite que o relé lide com diversas cargas elétricas.
Equipado com terminais PCB, o relé LY2 oferece conexões convenientes e seguras a placas de circuito impresso.Este recurso simplifica o processo de instalação e garante conexões elétricas confiáveis e estáveis.É particularmente benéfico para aplicações que exigem designs compactos e com economia de espaço.
Uma das características notáveis do relé LY2 é sua durabilidade e longa vida útil.Ele foi projetado para resistir a ambientes agressivos e fornecer desempenho consistente em condições exigentes.Esta confiabilidade garante a operação eficiente do relé durante um longo período.
O relé LY2 é amplamente utilizado em diversas indústrias devido ao seu tamanho compacto, alta capacidade de potência e funcionalidade versátil.Ele encontra aplicações em automação industrial, controles de motores, sistemas HVAC, controles de iluminação e muito mais.Seu desempenho confiável e facilidade de instalação fazem dele a escolha preferida de engenheiros e técnicos.
Em resumo, o relé de potência intermediária miniatura LY2 é um componente eletromagnético compacto e versátil que oferece alta capacidade de potência, capacidade de comutação de até 15A, 1 a 4 pólos de contato e terminais PCB.Seu princípio de operação, ampla gama de aplicações e características notáveis como durabilidade e facilidade de instalação fazem dele uma solução confiável e eficiente para diversas necessidades de controle elétrico.Confie no relé LY2 para oferecer desempenho ideal e garantir operação eficiente em seus sistemas eletrônicos.
68A-2Z(LY2)

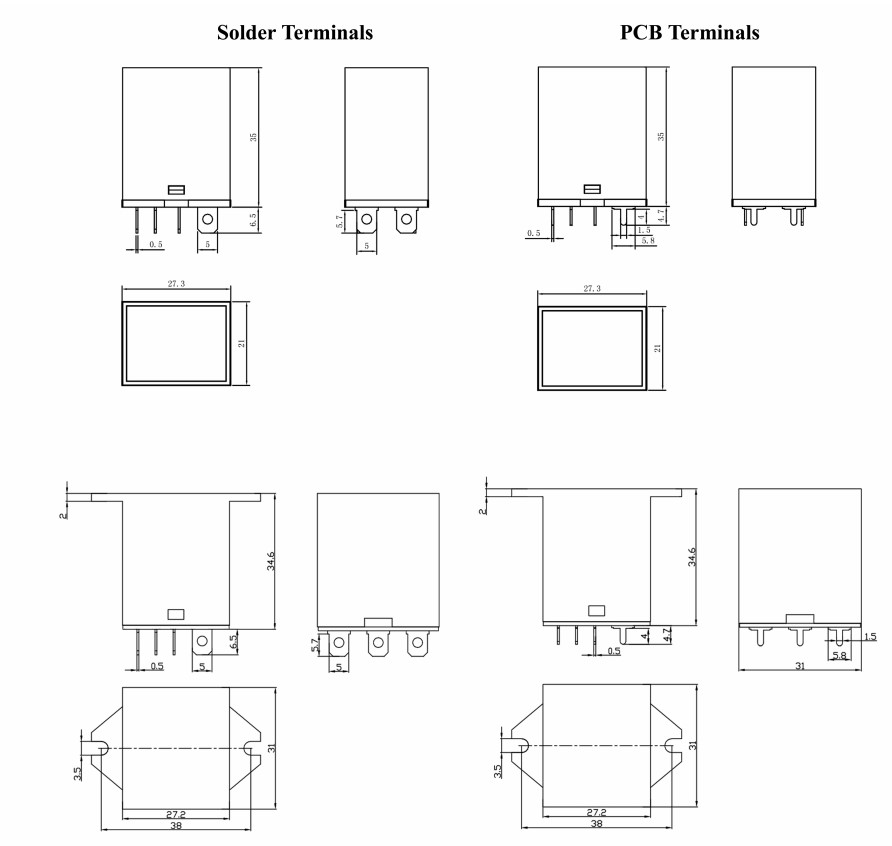

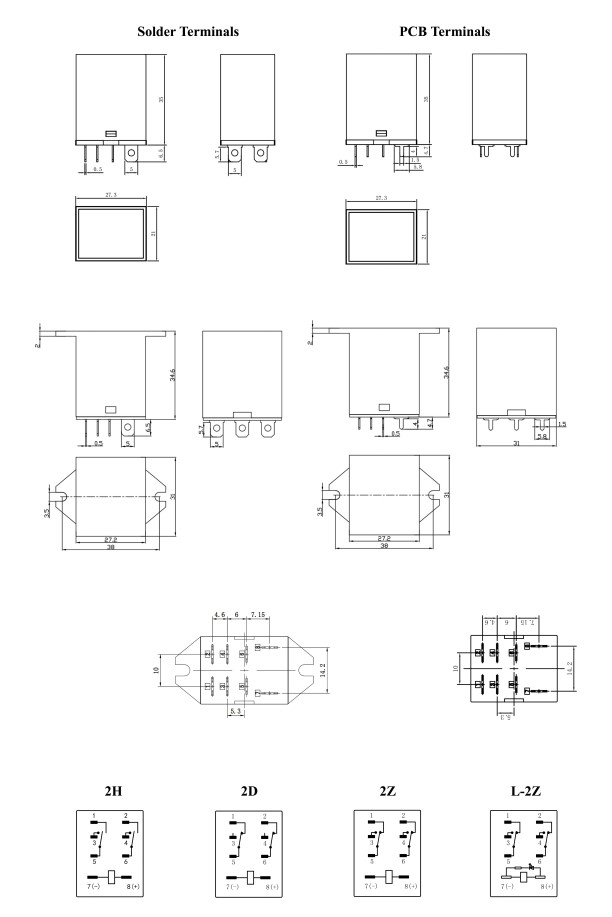

Dimensão | 27,3 mm * 21 mm * 35 mm | |

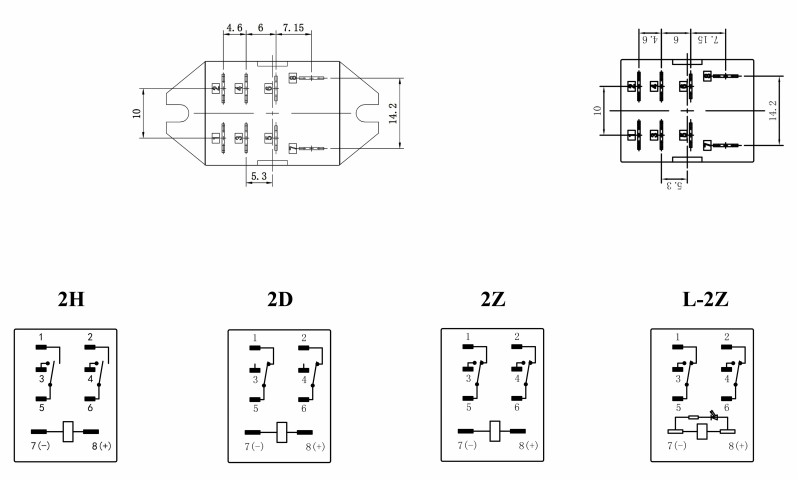

Recurso de contato | Forma | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) |
Carga nominal | 12A | |
Tensão máxima de comutação | 240 VCA/28 VCC | |
Contato de resistência | ≤100mΩ | |
Material | Liga Ag (AgSnO2) | |
Vida elétrica | ≥1*105 | |
Vida mecânica | ≥1*107 | |
Tensão de operação (23℃) | DC:≤75%*Tensão nominal, AC:≤80%*Tensão nominal | |
Tensão de liberação (23℃) | DC:≥10%*Tensão nominal, AC:≥30%*Tensão nominal | |
Tensão máxima (23℃) | 110%*Tensão nominal | |
Tensão da bobina | DC6-220V, AC6-380V (personalização permitida) | |
Potência da bobina | CC: 0,9 W, CA: 1,2 VA | |
Horário de retirada | ≤15ms | |
Hora de lançamento | ≤10ms | |
Rigidez dielétrica | Entre contatos abertos do mesmo pólo | 1000VAC por 1min |
Entre contatos de polos diferentes | 1000VAC por 1min | |
Entre contatos e bobina | 1500 VCA por 1 minuto/4500 VCA por 1 minuto | |
Resistência de isolamento | ≥100mΩ(500VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidade ambiente | 45%-75% UR | |
Pressão atmosférica | 86-106KPa | |
Resistência ao choque | 10G (pulso de meia onda sinusoidal: 11ms) | |
Resistência à vibração | 10-55 Hz (amplitude dupla: 1,5 mm) | |
Instalação | PCB ou soquete com trilho DIN | |
Peso | Aproximadamente.35g/PCS | |
Embalagem | Caixa com caixa de papel dentro | 600 PCS/caixa, GW: 21 kg, NW 20 kg, dimensão (mm): 330×310×345 |
