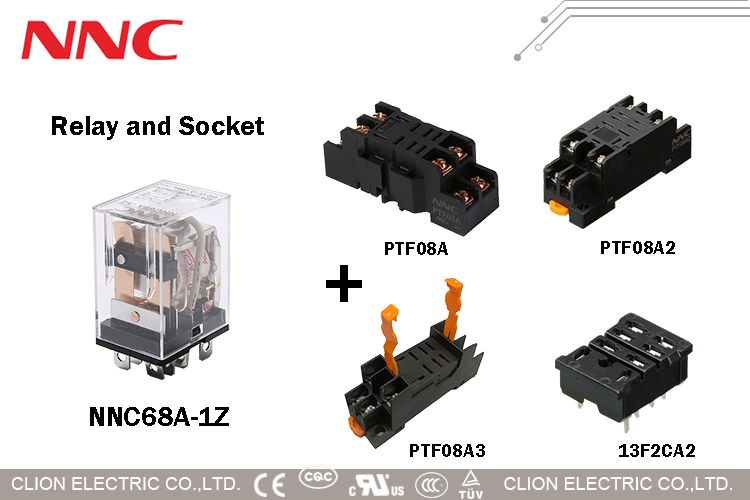

O relé de potência intermediária miniatura é um componente compacto e versátil que opera segundo o princípio do eletromagnetismo.Consiste em uma única bobina, uma armadura e um conjunto de contatos.Quando uma corrente é aplicada à bobina, ela gera um campo magnético que atrai a armadura, fazendo com que os contatos se fechem e permitindo que a corrente flua através do relé.Este mecanismo permite que o relé atue como uma chave, controlando o circuito com base na presença ou ausência da corrente aplicada.
Uma das características de destaque deste relé é sua alta capacidade de potência e capacidade de comutação de até 15A.Isso o torna adequado para lidar com sistemas elétricos exigentes, como máquinas industriais, controles de motores, sistemas HVAC e outras aplicações de uso intensivo de energia.
O design de bobina única deste relé oferece fiação e instalação simplificadas.Reduz a complexidade do circuito e garante uma integração mais direta em vários sistemas.Este design também ajuda a economizar espaço, tornando-o ideal para aplicações onde as restrições de tamanho são uma preocupação.
Além disso, este relé foi projetado para uso geral, tornando-o aplicável em uma ampla gama de indústrias.Seja para controlar máquinas industriais, eletrônicos de consumo, sistemas de iluminação ou aplicações automotivas, este relé comprova sua versatilidade e confiabilidade.
Além de seu tamanho compacto, alta capacidade de potência e design de bobina única, este relé também oferece outras vantagens notáveis.É conhecido pela sua durabilidade e longa vida útil, garantindo uma operação confiável durante um longo período.Também possui baixo consumo de energia, contribuindo para a eficiência energética e economia de custos.
Em resumo, o relé de potência intermediária miniatura é um componente compacto e versátil que opera segundo o princípio do eletromagnetismo.Com sua alta capacidade de potência, capacidade de comutação, design de bobina única e funcionalidade de uso geral, ele fornece uma solução confiável e eficiente para uma ampla gama de necessidades de controle elétrico.Confie neste relé para oferecer desempenho ideal e garantir operação eficiente em seus sistemas eletrônicos.
68A-1Z(LY1)

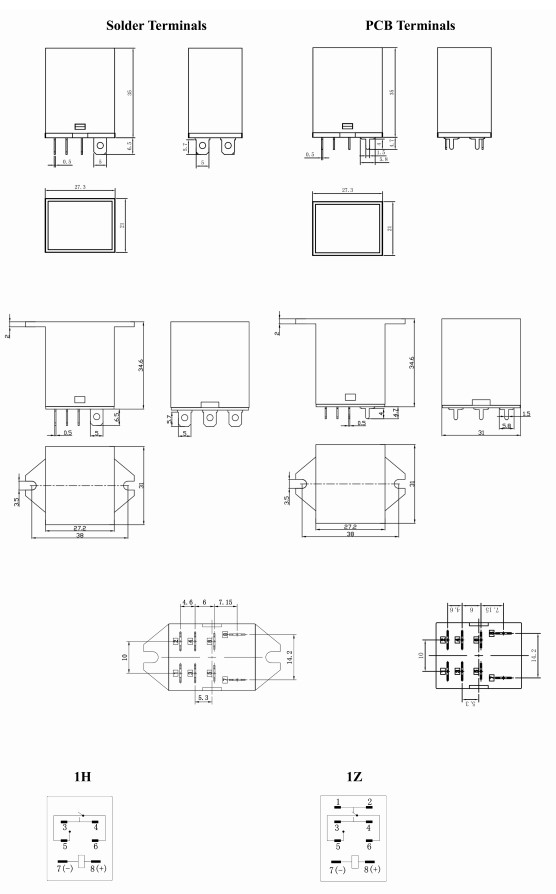

Dimensão | 27,3 mm * 21 mm * 35 mm | |
Recurso de contato | Forma | 1Z(SPDT);1H(SPST-NO);1D(SPST-NC) |
Carga nominal | 15A | |
Tensão máxima de comutação | 240 VCA/28 VCC | |
Contato de resistência | ≤100mΩ | |
Material | Liga Ag (AgSnO2) | |
Vida elétrica | ≥1*105 | |
Vida mecânica | ≥1*107 | |
Tensão de operação (23℃) | DC:≤75%*Tensão nominal, AC:≤80%*Tensão nominal | |
Tensão de liberação (23℃) | DC:≥10%*Tensão nominal, AC:≥30%*Tensão nominal | |
Tensão máxima (23℃) | 110%*Tensão nominal | |
Tensão da bobina | DC6-220V, AC6-380V (personalização permitida) | |
Potência da bobina | CC: 0,9 W, CA: 1,2 VA | |
Horário de retirada | ≤15ms | |
Hora de lançamento | ≤10ms | |
Rigidez dielétrica | Entre contatos abertos do mesmo pólo | 1000VAC por 1min |
Entre contatos de polos diferentes | 1000VAC por 1min | |
Entre contatos e bobina | 1500 VCA por 1 minuto/4500 VCA por 1 minuto | |
Resistência de isolamento | ≥100mΩ(500VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidade ambiente | 45%-75% UR | |
Pressão atmosférica | 86-106KPa | |
Resistência ao choque | 10G (pulso de meia onda sinusoidal: 11ms) | |
Resistência à vibração | 10-55 Hz (amplitude dupla: 1,5 mm) | |
Instalação | PCB ou soquete com trilho DIN | |
Peso | Aproximadamente.35g/PCS | |
Embalagem | Caixa com caixa de papel dentro | 600 PCS/caixa, GW: 22KG, NW 21KG, Dimensão(mm):330×310×345 |
O relé de potência intermediária miniatura é um componente compacto e versátil que opera segundo o princípio do eletromagnetismo.Consiste em uma única bobina, uma armadura e um conjunto de contatos.Quando uma corrente é aplicada à bobina, ela gera um campo magnético que atrai a armadura, fazendo com que os contatos se fechem e permitindo que a corrente flua através do relé.Este mecanismo permite que o relé atue como uma chave, controlando o circuito com base na presença ou ausência da corrente aplicada.
Uma das características de destaque deste relé é sua alta capacidade de potência e capacidade de comutação de até 15A.Isso o torna adequado para lidar com sistemas elétricos exigentes, como máquinas industriais, controles de motores, sistemas HVAC e outras aplicações de uso intensivo de energia.
O design de bobina única deste relé oferece fiação e instalação simplificadas.Reduz a complexidade do circuito e garante uma integração mais direta em vários sistemas.Este design também ajuda a economizar espaço, tornando-o ideal para aplicações onde as restrições de tamanho são uma preocupação.
Além disso, este relé foi projetado para uso geral, tornando-o aplicável em uma ampla gama de indústrias.Seja para controlar máquinas industriais, eletrônicos de consumo, sistemas de iluminação ou aplicações automotivas, este relé comprova sua versatilidade e confiabilidade.
Além de seu tamanho compacto, alta capacidade de potência e design de bobina única, este relé também oferece outras vantagens notáveis.É conhecido pela sua durabilidade e longa vida útil, garantindo uma operação confiável durante um longo período.Também possui baixo consumo de energia, contribuindo para a eficiência energética e economia de custos.
Em resumo, o relé de potência intermediária miniatura é um componente compacto e versátil que opera segundo o princípio do eletromagnetismo.Com sua alta capacidade de potência, capacidade de comutação, design de bobina única e funcionalidade de uso geral, ele fornece uma solução confiável e eficiente para uma ampla gama de necessidades de controle elétrico.Confie neste relé para oferecer desempenho ideal e garantir operação eficiente em seus sistemas eletrônicos.
68A-1Z(LY1)
Dimensão | 27,3 mm * 21 mm * 35 mm | |
Recurso de contato | Forma | 1Z(SPDT);1H(SPST-NO);1D(SPST-NC) |
Carga nominal | 15A | |
Tensão máxima de comutação | 240 VCA/28 VCC | |
Contato de resistência | ≤100mΩ | |
Material | Liga Ag (AgSnO2) | |
Vida elétrica | ≥1*105 | |
Vida mecânica | ≥1*107 | |
Tensão de operação (23℃) | DC:≤75%*Tensão nominal, AC:≤80%*Tensão nominal | |
Tensão de liberação (23℃) | DC:≥10%*Tensão nominal, AC:≥30%*Tensão nominal | |
Tensão máxima (23℃) | 110%*Tensão nominal | |
Tensão da bobina | DC6-220V, AC6-380V (personalização permitida) | |
Potência da bobina | CC: 0,9 W, CA: 1,2 VA | |
Horário de retirada | ≤15ms | |
Hora de lançamento | ≤10ms | |
Rigidez dielétrica | Entre contatos abertos do mesmo pólo | 1000VAC por 1min |
Entre contatos de polos diferentes | 1000VAC por 1min | |
Entre contatos e bobina | 1500 VCA por 1 minuto/4500 VCA por 1 minuto | |
Resistência de isolamento | ≥100mΩ(500VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidade ambiente | 45%-75% UR | |
Pressão atmosférica | 86-106KPa | |
Resistência ao choque | 10G (pulso de meia onda sinusoidal: 11ms) | |
Resistência à vibração | 10-55 Hz (amplitude dupla: 1,5 mm) | |
Instalação | PCB ou soquete com trilho DIN | |
Peso | Aproximadamente.35g/PCS | |
Embalagem | Caixa com caixa de papel dentro | 600 PCS/caixa, GW: 22KG, NW 21KG, Dimensão(mm):330×310×345 |
