Por que botões de teste e indicadores LED são importantes em relés de controle

Em painéis de controle de alta densidade, diagnosticar um único ponto de falha sem auxílios visuais ou mecânicos aumenta drasticamente o tempo médio de reparo (MTTR). Freqüentemente, você encontra relés padrão executando funções básicas de comutação perfeitamente em ambientes industriais. No entanto, a falta de recursos de diagnóstico integrados transfere o ônus da prova para multímetros e monitoramento lógico do PLC. Essa abordagem cega consome um tempo precioso de solução de problemas.

Avaliar se deve-se padronizar relés com botões de teste e LEDs integrados requer a compreensão de seu impacto direto. Você deve examinar atentamente o tempo de atividade operacional, a conformidade com a segurança e a eficiência da solução de problemas. Quando os sistemas de controle falham, as equipes de manutenção precisam de sinais claros e imediatos para isolar a causa raiz. Dicas visuais simplificam todo o fluxo de trabalho de diagnóstico a partir do momento em que um técnico abre a porta do gabinete. Exploraremos como os designs modernos de indicadores atenuam o tempo de inatividade prolongado e melhoram sua estratégia de manutenção elétrica.

Principais conclusões

• Os indicadores LED confirmam a presença de tensão na bobina, isolando instantaneamente as falhas do circuito de controle das falhas do circuito de carga.
• Os botões de teste manual permitem que os técnicos simulem a lógica e verifiquem a operação do contator sem conectar os terminais ou forçar as saídas do CLP.
• A implementação de recursos de teste bloqueáveis ​​exige adesão estrita aos protocolos de segurança para evitar a atuação acidental do motor ou do processo.
• A especificação de componentes confiáveis ​​(como a série de relés miniatura MY4N) com indicadores visuais produz uma redução mensurável no tempo de inatividade de diagnóstico.

Os custos ocultos dos relés “cegos” nos painéis de controle

Os relés padrão sem indicadores forçam os técnicos a sondar manualmente cada terminal durante uma sequência de falha. Imagine um cenário em que uma linha de transporte crítica para repentinamente. A operadora chama a manutenção. O técnico chega e abre a porta do painel principal. Lá dentro, eles enfrentam dezenas de relés idênticos e opacos. Nenhum oferece dicas visuais de status. O técnico deve primeiro verificar sistematicamente a saída do PLC. Eles pegam um multímetro digital. Eles sondam cuidadosamente terminal por terminal.

Este processo manual leva vários minutos por componente. Eles então verificam a bobina do relé. Em seguida, eles verificam os contatos posteriores. Essa sondagem requer foco extremo. Também introduz riscos desnecessários de segurança em caso de tensão ativa. Um projeto de painel de controle bem-sucedido deve minimizar o tempo de diagnóstico durante esses eventos de inatividade não planejados. Cada minuto desperdiçado destrói os cronogramas de produção.

Diferenciar entre uma saída de PLC com falha, uma bobina de relé queimada ou um contato soldado permanece altamente trabalhoso sem recursos visuais. O custo da ambigüidade aumenta rapidamente em grandes sistemas. Painéis de alta densidade ampliam o problema. Encontrar um componente com falha entre centenas é incrivelmente frustrante. O design do painel determina diretamente a velocidade da solução de problemas. Se você projetar painéis usando componentes cegos, você praticamente garante interrupções mais longas e mais caras.

Como um botão de teste de relé e um indicador LED simplificam o diagnóstico

A implantação de um conjunto de indicador LED de botão de teste de relé transforma completamente o fluxo de trabalho de manutenção. O técnico abre a porta e vê imediatamente o estado lógico do painel. Eles podem observar quarenta e nove LEDs brilhantes e um LED escuro. O componente escuro isola instantaneamente a área problemática. Eles sabem que o PLC parou de enviar energia ou que a bobina falhou completamente. Esta verificação visual ignora vinte minutos de sondagem manual do medidor.

Os LEDs comprovam que o PLC ou controlador envia tensão ativamente para a bobina. No entanto, especialistas experientes compreendem as limitações. Os LEDs indicam o fornecimento de energia da bobina, não necessariamente o fechamento do contato. Se um contato emperrar mecanicamente ou fechar devido a altas correntes de partida, o LED ainda poderá acender intensamente. Os técnicos devem confiar no indicador para diagnósticos elétricos enquanto permanecem conscientes das realidades mecânicas.

Os botões de teste manual permitem a simulação física do circuito de carga. Você pode acionar o comando mecânico usando uma ferramenta isolada. Isso força os contatos a fecharem sem energizar eletricamente a bobina. Ele permite a verificação rápida de dispositivos downstream. Você pode colidir motores, abrir válvulas ou testar contatores secundários instantaneamente. Isto torna o comissionamento e os testes de funcionamento a seco significativamente mais fáceis. Você ignora completamente as variáveis ​​complexas do software PLC.

Tabela: Eficiência de Diagnóstico - Relés Padrão vs. Relés Indicadores

Botões de teste traváveis ​​versus momentâneos: segurança e conformidade

A escolha do estilo de controle mecânico correto requer a avaliação dos padrões de segurança da instalação. As regulamentações industriais regem estritamente a forma como os operadores interagem com os painéis de controle. Suas escolhas de hardware impactam diretamente a conformidade com a segurança.

Os botões momentâneos utilizam mecanismos com mola. Os contatos internos só fecham enquanto você pressiona ativamente o botão. Depois de remover a ferramenta, a mola empurra os contatos para abri-los novamente. Eles permanecem ideais para verificações rápidas de continuidade. Os técnicos enfrentam um risco mínimo de abandonar um sistema substituído. A máquina retorna automaticamente a um estado seguro.

Os botões bloqueáveis ​​funcionam de forma diferente. Você pode empurrá-los e girá-los para uma posição travada e fechada. Isto se mostra altamente útil para sequências de testes prolongadas. Você pode bloquear um circuito de bomba enquanto inspeciona a tubulação na instalação. No entanto, isso cria um grave risco de implementação. Apresenta um enorme risco à segurança se for deixado bloqueado durante a operação padrão. O PLC perde toda a capacidade de desligar essa saída específica.

A implementação de recursos bloqueáveis ​​requer protocolos rígidos de bloqueio/sinalização (LOTO). Você deve garantir que todos os componentes substituídos retornem ao seu estado padrão. Considere estas práticas recomendadas para relés bloqueáveis:

1. Identifique e documente todos os botões de teste bloqueados antes de fazer manutenção no equipamento.
2. Aplique tags visíveis a qualquer componente substituído intencionalmente.
3. Registre o status de substituição específico no livro de manutenção de turno.
4. Verifique fisicamente se cada botão está liberado e destravado antes de reenergizar o circuito principal.

Riscos comuns de integração: corrente de fuga e compatibilidade com PLC

Lidar com a fiação comum e as armadilhas elétricas garante que seus relés indicadores funcionem de maneira confiável. As realidades de integração muitas vezes surpreendem os construtores de painéis novatos.

A corrente de fuga freqüentemente causa falsos positivos. As saídas PLC de estado sólido usam triacs ou transistores. Esses componentes internos nunca bloqueiam totalmente a energia quando desligados. Eles vazam uma pequena quantidade de corrente elétrica na linha. Os relés LED de alta sensibilidade requerem muito pouca energia para serem ativados. Conseqüentemente, eles podem brilhar levemente ou não desaparecer completamente. Você deve levar em conta esse vazamento. A instalação de um resistor de sangria paralelo puxa a tensão parasita abaixo do limite de queda do relé.

Você também deve especificar cuidadosamente os indicadores da bobina CA versus CC. Os painéis AC geralmente utilizam LEDs bicolores ou circuitos indicadores específicos distintos dos modelos DC. Conectar um relé CC a uma tomada CA destrói o indicador interno instantaneamente. Marcações visuais claras evitam esses erros de substituição.

Finalmente, entenda a lógica do botão de teste da lâmpada. Você deve diferenciar entre LEDs de relé conectados e indicadores de painel externo. As lâmpadas externas geralmente são conectadas a blocos lógicos de teste de lâmpadas do CLP. Os LEDs internos do relé permanecem conectados diretamente na bobina. Eles só acendem quando a bobina recebe energia real. Você pode revisar esquemas de fiação detalhados e notas de aplicação verificando a documentação técnica do relé miniatura MY4N .

Critérios de seleção: configurações de relé miniatura padrão vs. MY4N

Avaliar e especificar o relé correto determina a confiabilidade do painel a longo prazo. Você deve equilibrar as restrições de espaço limitado do painel com os requisitos de recursos avançados. Os imóveis Din-rail custam dinheiro. Componentes volumosos exigem gabinetes maiores, o que aumenta as despesas de fabricação.

Projetos de relés em miniatura oferecem o compromisso perfeito. Eles reúnem ferramentas de diagnóstico essenciais em um espaço muito compacto. Você avalia essas opções com base nas classificações de contato, configurações de pinos e compatibilidade de base. A padronização em um único espaço versátil reduz seu estoque de peças de reposição.

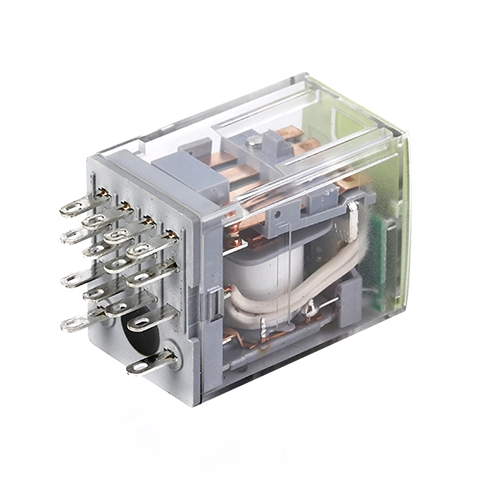

Considere os projetos em miniatura de quatro pólos como um excelente exemplo. Eles fornecem vários caminhos de contato para rotinas de comutação complexas. Eles ainda incorporam sinalizadores indicadores mecânicos, botões de teste manual e LEDs brilhantes. Você não sacrifica nenhum espaço do trilho DIN para obter esses recursos. A seleção da configuração do relé miniatura MY4N garante que seus painéis atendam aos padrões de diagnóstico modernos sem esforço. Ele oferece potência de comutação robusta juntamente com feedback visual abrangente.

Tome medidas viáveis ​​para melhorar seus sistemas. Audite seu MTTR do painel atual. Avalie a padronização de modelos de indicadores específicos em todas as suas instalações. Atualize suas especificações de aquisição para exigir explicitamente recursos de diagnóstico para todas as novas construções de painéis.

Conclusão

A atualização para relés equipados com LEDs e botões de teste atua como um investimento de alto retorno para qualquer instalação. Essa simples decisão de hardware reduz diretamente o tempo de solução de problemas de horas para meros minutos. Operadores e técnicos obtêm informações imediatas sobre circuitos de controle complexos.

Embora os indicadores visuais não substituam os procedimentos adequados de testes elétricos, eles servem como a primeira linha de defesa crucial contra tempos de inatividade prolongados. Eles eliminam suposições e mantêm suas equipes de manutenção focadas na solução de problemas reais, em vez de procurar falhas invisíveis. Garanta que sua estratégia de compras interna alinhe requisitos rígidos de segurança com a máxima eficiência operacional.

• Faça um inventário de todos os painéis críticos que atualmente utilizam relés cegos padrão.
• Atualize as especificações de engenharia para exigir indicadores LED em todos os futuros circuitos de controle.
• Treine o pessoal de manutenção sobre as diferenças físicas entre a ativação elétrica do LED e o fechamento mecânico do contato.
• Aplique procedimentos LOTO rigorosos ao utilizar botões de cancelamento manual traváveis.

Perguntas frequentes

P: O LED em um relé de controle significa que os contatos foram trocados com sucesso?

R: Não. O LED indica que a tensão está aplicada à bobina. Podem ocorrer falhas mecânicas, armaduras emperradas ou contatos soldados mesmo se o LED estiver perfeitamente iluminado. Você deve verificar a operação da carga física de forma independente.

P: Um botão de teste de relé pode causar riscos à segurança?

R: Sim, botões de teste particularmente bloqueáveis. Se deixados ativados, eles substituem completamente a lógica do sistema de controle. Isto potencialmente inicia o maquinário inesperadamente, contornando os intertravamentos de segurança. Os procedimentos operacionais padrão devem ditar rigidamente seu uso adequado.

P: Por que o LED do meu relé brilha fracamente quando a saída do CLP está desligada?

R: Isso normalmente é causado por corrente de fuga de uma saída PLC de estado sólido (triac ou transistor). A instalação de um resistor paralelo de tamanho adequado puxará com sucesso a tensão parasita abaixo do limite de iluminação do LED.

P: Os indicadores LED estão conectados em série ou paralelo com a bobina do relé?

R: Internamente, o indicador LED e seu resistor limitador de corrente são conectados em paralelo com a bobina do relé. Esta configuração garante que o LED receba a tensão de controle total diretamente quando o sistema estiver energizado.
