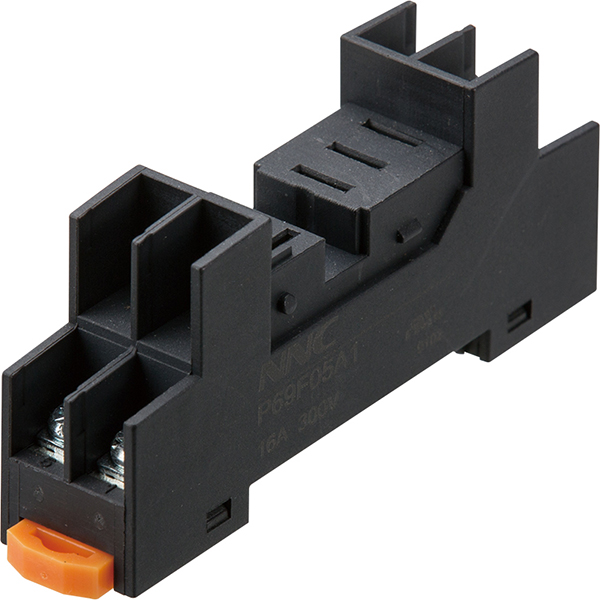

O que você deve inspecionar antes de aceitar o soquete do relé?

Uma tomada de relé nunca é apenas um produto básico. Serve como um ponto crítico de falha nos modernos sistemas de controle elétrico. Componentes de baixa qualidade geralmente causam fugas térmicas rápidas, falhas intermitentes frustrantes e tempo de inatividade dispendioso do sistema. Os engenheiros de compras e controle de qualidade enfrentam hoje um difícil dilema. Eles devem equilibrar constantemente os custos dos componentes em massa com a necessidade absoluta de confiabilidade a longo prazo. Aceitar componentes abaixo do padrão introduz riscos inaceitáveis ​​diretamente em seus painéis de controle.

Introduzimos abaixo uma estrutura de aceitação padronizada para ajudá-lo a validar completamente a qualidade. Você aprenderá como garantir o alinhamento das especificações e mitigar os riscos de implantação antes de finalizar qualquer pedido em massa. Nossas diretrizes estabelecem regras rígidas de inspeção de recebimento. Eles capacitam suas equipes de recepção a separar imediatamente hardware confiável de cópias perigosas.

Principais conclusões

• Sempre cruze os lotes entregues com as especificações iniciais do soquete do relé para composição do material e tolerâncias dimensionais.

• A força de retenção mecânica e a estabilidade da montagem em trilho DIN são indicadores primários de consistência de fabricação.

• A aceitação elétrica requer verificação de rigidez dielétrica e teste de resistência de contato, mesmo antes da inserção do relé.

• Avaliar seu fornecedor de soquete de relé para processos rigorosos de controle de qualidade e certificações do setor (UL, CE, RoHS) é tão crítico quanto testar o hardware.

Definição de critérios de sucesso para aceitação de soquete de relé

Componentes abaixo do padrão apresentam perigos ocultos. Você pode perder horas incontáveis ​​diagnosticando falhas intermitentes “fantasmas”. Esses problemas indescritíveis geralmente resultam de baixa tensão terminal dentro do invólucro de plástico. Conexões de alta resistência podem facilmente provocar graves riscos de incêndio. Devemos definir como será uma nota de “aprovação” para lotes de componentes recebidos. Estabeleça imediatamente um enquadramento rigoroso do problema de negócios. Você deve destacar exatamente como um hardware ruim prejudica a integridade geral do sistema.

A avaliação focada em resultados requer uma mudança completa de mentalidade. Você deve impor tolerância zero a defeitos em todos os componentes críticos para a segurança. Esperamos classificações de ciclo de vida garantidas com base em dados empíricos. A unidade deve manter um desempenho térmico estável sob carga máxima. Quando você extrai uma amostra aleatória de uma entrega, ela deve funcionar perfeitamente. Tolerar defeitos menores cria vulnerabilidades enormes posteriormente.

Estabeleça hoje uma base sólida para a mitigação de riscos. Testes de aceitação completos são muito mais baratos do que lidar com substituições em campo posteriormente. Falhas em campo destroem rapidamente a confiança do cliente. Um único bloco terminal derretido causa graves danos à reputação. Protegemos nossas marcas por meio de um agressivo controle de qualidade de entrada. Você constrói sistemas robustos apenas verificando primeiro cada elemento fundamental.

Validando especificações de soquete de relé principal

Você deve estabelecer um protocolo rigoroso imediatamente após receber o novo inventário. Verifique os componentes físicos entregues diretamente em relação aos seus esquemas de engenharia originais. Sempre consulte suas planilhas de dados de linha de base para confirmar a precisão dimensional. Não presuma que as dimensões do lote anterior se aplicam automaticamente às entregas atuais.

A verificação de materiais exige muita atenção da sua equipe de controle de qualidade. Inspecione os materiais isolantes do corpo quanto às propriedades adequadas de retardamento de chama. Eles devem cumprir rigorosamente os padrões de segurança UL94 V-0. Esta classificação garante que o plástico se autoextingue segundos após a remoção de uma fonte de chama. Verifique a seguir a composição do material terminal. Procure ligas de cobre robustas com revestimento protetor adequado. O revestimento adequado evita a oxidação rápida ao longo do tempo. Alternativas baratas de latão degradam-se rapidamente em ambientes úmidos.

Finalmente, garanta a correspondência explícita do aplicativo para cada unidade. A classificação do invólucro deve corresponder explicitamente aos requisitos de corrente contínua do seu circuito. Ele também deve lidar com as demandas de tensão da carga pretendida com segurança. As incompatibilidades causam superaquecimento imediato. Uma carga de 10 A passando por um terminal de 8 A cria um acúmulo térmico perigoso. Verificamos essas classificações fisicamente antes de autorizar qualquer procedimento de instalação.

Protocolo de Inspeção Mecânica e Física

A integridade dos pinos e dos terminais determina a vida útil física dos seus componentes. Verifique cada lote cuidadosamente quanto a pinos de contato tortos, desalinhados ou rebaixados. Teste as forças de inserção e extração manualmente. A caixa deve segurar firmemente a unidade inserida. Não deve exigir força excessiva. A força excessiva danifica facilmente os pinos delicados durante a manutenção de rotina. Siga estas verificações mecânicas específicas:

1. Verificação do alinhamento visual: Inspecione as cavidades dos pinos sob boa iluminação. Certifique-se de que todos os contatos de metal estejam alinhados e paralelos.

2. Teste de força de inserção: Empurre um relé em boas condições na base. Você deve sentir um envolvimento positivo e tátil.

3. Teste de força de extração: Retire a unidade. Deve resistir um pouco, mas liberar sem exigir movimentos agressivos.

Em seguida, valide o torque e a estabilidade da fiação. Avalie a qualidade da rosca de todos os parafusos terminais. Certifique-se de que suportam facilmente o torque de aperto especificado. Eles não devem rasgar ou rachar o invólucro de plástico. Threads despojados arruínam totalmente os cronogramas de manutenção. Os técnicos contam com fios fortes para proteger com segurança fios de grande espessura.

Teste minuciosamente os mecanismos de montagem em suas amostras. Prenda-os em trilhos DIN padrão. Verifique os furos de montagem do painel com precisão. Eles precisam de assentos seguros e resistentes a vibrações. Componentes soltos fazem barulho durante a operação da máquina. Essa vibração eventualmente interrompe as conexões com fio. Para verificações de padrões industriais, compare seus testes com modelos conhecidos de alta demanda. O soquete de relé industrial nnc69k p69f05a1 representa uma excelente referência. Avalie o desempenho de seus mecanismos de travamento pesados. Observe como ele resiste perfeitamente às vibrações industriais. Você deseja que seus pedidos em grandes quantidades correspondam a esse nível de integridade estrutural.

Teste Elétrico: Simulação de Condições de Campo

Execute primeiro as verificações do multímetro de pré-instalação. Detalhe claramente o processo exato para testar a continuidade. Identifique possíveis curtos-circuitos entre terminais adjacentes. Você deve isolar os pinos 30, 87, 85 e 86 com cuidado. A sondagem dessas conexões garante que não existam pontes metálicas internas. Uma conexão interna sólida significa transferência de sinal confiável.

Passe para a avaliação da resistência de contato a seguir. Meça a queda em milivolts diretamente nos terminais fechados. Alta resistência indica conexões internas ruins. Estas conexões fracas geram calor perigoso sob cargas normais. Recomendamos o uso de um método de medição de resistência Kelvin de quatro fios. Essa abordagem elimina totalmente os erros de resistência do cabo de teste. Superfícies metálicas limpas produzem quedas mínimas de tensão.

Descreva a necessidade de testes de tensão dielétrica suportável (Hi-Pot). Você deve verificar a resistência real do isolamento de forma prática. Verifique entre os contatos adjacentes e a superfície de montagem principal. Isso garante segurança máxima sob picos de tensão imprevisíveis. Plásticos fracos permitem a formação de arcos durante picos de energia. O arco destrói microcontroladores sensíveis a jusante.

Tabela: Linhas de base recomendadas para testes elétricos

Avaliando a infraestrutura de controle de qualidade do seu fornecedor de soquete de relé

A consistência do lote é extremamente importante ao lidar com grandes volumes de compras. É altamente recomendável usar amostragem aleatória em todos os pedidos em grandes quantidades. Isso detecta desvios de fabricação rapidamente. Ele também detecta precocemente o desgaste das ferramentas no nível da fábrica. As fábricas ocasionalmente trocam materiais sem notificar os compradores. A amostragem rigorosa da entrada evita que essas substituições não autorizadas entrem na sua linha de montagem.

• Autenticidade de conformidade: verifique as certificações de forma independente. Procure padrões IEC e ANSI/IEEE atualizados. Verifique os bancos de dados on-line para marcas UL ou CE. Não aceite documentação vencida.

• Lógica de Rastreabilidade: Avalie o sistema de rastreamento de lotes do fabricante. Você deve saber exatamente quando e onde eles produziram um lote específico. Uma boa rastreabilidade isola rapidamente execuções defeituosas.

• RMA e garantia: revise a lógica de autorização de devolução de mercadoria. Pergunte sobre seus recursos de relatórios de análise de causa raiz. Exija compromissos sólidos de garantia de longo prazo.

Um parceiro transparente compartilha com entusiasmo seus dados internos de controle de qualidade. Eles fornecem relatórios de teste detalhados junto com cada remessa. Trate o processo de documentação como um fator importante de classificação. Hardware confiável requer uma origem confiável.

Modos de falha comuns a serem selecionados durante a aceitação

Resíduos de moldagem e detritos arruínam a conectividade rapidamente. Inspecione atentamente quanto a excesso de rebarbas plásticas. Muitas vezes esconde-se profundamente nas cavidades terminais. Este plástico microscópico bloqueia completamente o contato elétrico. Os processos de moldagem por injeção ocasionalmente deixam esses artefatos para trás. Sua equipe receptora deve identificá-los antes do início da montagem. A remoção do flash desperdiça tempo valioso do técnico posteriormente.

Preste atenção à má qualidade do revestimento fora da caixa. Procure superfícies de revestimento irregulares. Identifique os primeiros sinais de oxidação imediatamente. Metal opaco ou descolorido indica banhos químicos ruins durante a fabricação. Rejeitamos terminais oxidados instantaneamente. Eles garantem problemas futuros de resistência. Terminais de alta qualidade mantêm um acabamento brilhante e consistente.

A fadiga da primavera é outro grande problema oculto. Teste cuidadosamente as molas internas. Freqüentemente, eles perdem a tensão após apenas algumas inserções repetidas. Essa falha específica afeta fortemente os componentes de nível inferior. Recomendamos conectar e desconectar uma unidade de teste vinte vezes. A vigésima puxada deve parecer tão forte quanto a primeira. Molas soltas causam microarco. O microarco carboniza os contatos. Este ciclo destrói toda a montagem rapidamente.

Gráfico: sintomas comuns de defeitos e causas raízes

Conclusão

Implemente uma lógica estrita de seleção imediatamente. Descarte lotes que não correspondam às linhas de base do torque mecânico sem hesitação. Rejeite itens que falham nas verificações de resistência elétrica instantaneamente. Comprometer essas linhas de base garante falhas de campo posteriormente. Aconselhamos fortemente o estabelecimento de uma lista de verificação de admissão padronizada para o seu departamento de recebimento. Equipe-os adequadamente. Dê a eles os multímetros e chaves de fenda corretos. Treine-os para reconhecer visualmente o revestimento deficiente.

Mantenha um ciclo de feedback contínuo e transparente junto com seus parceiros de fabricação. Compartilhe seus dados de testes internos livremente. Essa comunicação contínua garante a consistência futura do lote. Tome uma atitude hoje. Atualize seus POPs de compras. Aplique esses protocolos mecânicos e elétricos rigorosamente. Seus sistemas de controle funcionarão por muito mais tempo. Seu tempo de inatividade de diagnóstico cairá para zero. Critérios de aceitação rigorosos continuam sendo sua melhor defesa contra falhas elétricas catastróficas.

Perguntas frequentes

P: Como você testa um soquete de relé com um multímetro antes de instalar o relé?

R: Defina seu multímetro para modo de continuidade ou resistência. Teste as almofadas de contato internas contra seus terminais de parafuso externos correspondentes. Você deseja verificar uma conexão interna sólida. Uma leitura próxima de zero ohms indica um traço saudável. Qualquer alta resistência sugere ruptura interna.

P: Qual é a causa mais comum de falha no soquete do relé?

R: A degradação térmica se destaca como a principal culpada. Parafusos terminais soltos ou baixa tensão interna da mola causam esse problema. Eles criam alta resistência de contato. Esta resistência gera calor excessivo, eventualmente derretendo completamente o invólucro plástico circundante.

P: Um relé automotivo de 4 e 5 pinos usa a mesma lógica de teste que um soquete de relé industrial?

R: Sim, os princípios fundamentais de tensão e continuidade permanecem idênticos. No entanto, as versões industriais exigem uma validação dielétrica e de torque muito mais rigorosa. Os ambientes industriais apresentam tensões significativamente mais altas e ciclos de trabalho contínuos. Eles exigem maior robustez física do que as aplicações automotivas padrão de 12V.
