A eletrônica moderna depende fortemente de relés para preencher a lacuna entre a delicada lógica de controle de baixa potência e as exigentes cargas físicas de alta potência. No entanto, os engenheiros de hardware às vezes ignoram os requisitos exatos do mecanismo de acionamento da bobina. Eles podem escolher um componente com base em uma rápida olhada nas especificações de valor nominal. Infelizmente, a especificação incorreta dos parâmetros da bobina do relé leva a falhas intermitentes no circuito, soldagem de contato ou queima prematura da bobina. Confiar apenas na classificação nominal impressa na caixa de plástico ignora as variáveis do mundo real. Mudanças térmicas e quedas de tensão inerentes ao circuito de acionamento ocorrem frequentemente em ambientes de produção. Esse descuido compromete gravemente a confiabilidade geral do sistema.
Para alcançar a verdadeira estabilidade, você deve ir além dessas classificações de nível superficial. Você deve analisar profundamente os limites da folha de dados para obter uma integração confiável do sistema. Este guia concentra-se inteiramente na avaliação dos parâmetros de tensão da bobina. Nosso objetivo é garantir a seleção precisa dos componentes. Exploraremos como combinar essas especificações tanto para controle de nível lógico delicado quanto para comutação de carga robusta.
A seleção de componentes acontece durante uma fase crítica de decisão. Os engenheiros devem avaliar o que as especificações técnicas realmente significam para a confiabilidade do circuito. Olhando para uma folha de dados revela múltiplas classificações de tensão. Cada classificação conta uma história específica sobre como o componente se comporta sob estresse.
Os fabricantes designam uma tensão operacional ideal para cada bobina. Normalmente, você verá valores padrão como 5V, 12V ou 24V. Os engenheiros usam esse valor nominal como a principal métrica de classificação para a seleção de componentes. No entanto, representa apenas uma linha de base laboratorial ideal. As fontes de alimentação do mundo real flutuam continuamente. Portanto, tratar o valor nominal como um limite estrito é um convite ao fracasso. Você deve examinar mais profundamente a tabela de especificações.
A tensão de partida representa a tensão mínima garantida necessária para acionar os contatos. O campo magnético deve superar a tensão interna da mola. Este limite garante a atuação. Normalmente, os fabricantes definem esse limite em 75-80% da tensão nominal. Ao avaliar a tensão da bobina do relé , considere a capacidade do circuito de acionamento. O circuito de acionamento deve fornecer consistentemente esta tensão mínima. Deve fazê-lo mesmo nas piores condições de queda de tensão. Se a tensão do seu sistema cair fortemente sob carga, o relé não conseguirá comutar.
A tensão de queda determina quando o componente reverte para seu estado sem alimentação. O campo magnético enfraquece à medida que a tensão diminui. Eventualmente, a mola força a separação dos contatos. Para bobinas CC, esse limite normalmente fica em torno de 5 a 10% da classificação nominal. Os drivers de estado sólido às vezes vazam uma pequena corrente residual. Se o vazamento exceder o limite de queda, os contatos permanecerão travados. Você deve verificar se o driver corta totalmente a energia abaixo dessa porcentagem crítica.
Cada bobina tem um limite elétrico superior absoluto. Exceder este limite degrada o isolamento interno. A alta tensão gera calor excessivo dentro dos enrolamentos. A falha térmica ocorre rapidamente quando você ultrapassa esse limite. A maioria das folhas de dados especifica este limite máximo como 110-130% do valor nominal. Sempre verifique a tensão máxima permitida se sua fonte de alimentação sofrer picos repentinos.
Tabela 1: Resumo de referência dos parâmetros da bobina do relé
| Parâmetro | Faixa típica | Função primária | Risco de engenharia se ignorado |
|---|---|---|---|
| Tensão Nominal | Padronizado (por exemplo, 5V, 12V) | Lista inicial e categorização | Assumindo falsamente condições perfeitas de fornecimento de energia |
| Tensão de captação | 75% - 80% do Nominal | Garante o fechamento do contato | Falha na atuação durante quedas de tensão de alimentação |
| Tensão de queda | 5% - 10% do Nominal (DC) | Garante liberação de contato | Os contatos permanecem travados devido à corrente de fuga do driver |
| Tensão máxima permitida | 110% - 130% do Nominal | Previne a destruição térmica | Queima da bobina e degradação do isolamento |
Os engenheiros categorizam as soluções com base no ambiente físico e elétrico. As demandas de uma placa lógica diferem muito das de um chão de fábrica. Você deve ajustar seus critérios de avaliação de acordo.

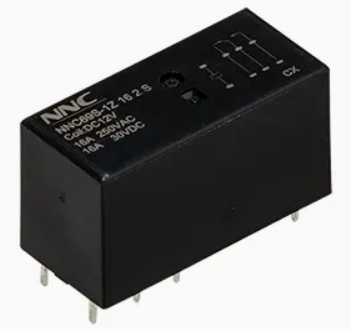

Projetar placas de circuito impresso requer gerenciamento rigoroso de energia. As restrições do circuito de acionamento determinam as escolhas dos componentes. Você normalmente utilizará bobinas de 3,3 V, 5 V ou 12 V. Os microcontroladores controlam esses componentes por meio de MOSFETs ou matrizes de transistores. Um padrão relé PCB opera dentro de limites físicos muito rígidos. Ele deve funcionar perfeitamente sem esgotar a fonte de alimentação lógica.
Os critérios de sucesso neste ambiente giram em torno da eficiência. Você deve equilibrar o baixo consumo de energia com fluxo magnético suficiente. Bobinas sensíveis consomem menos corrente da placa. No entanto, eles ainda devem gerar força magnética suficiente para comutar a carga necessária. Eles devem fazer isso sem sobrecarregar o plano de potência da placa lógica. Sobrecarregar o plano de potência causa reinicializações do microcontrolador e comportamento errático do sistema.
Os ambientes industriais apresentam um conjunto de desafios completamente diferente. Os circuitos de controle se estendem por longos andares de fábrica. As restrições do circuito de acionamento geralmente forçam o uso de 24 Vcc, 120 Vca ou 240 Vca. Tensões mais altas atenuam os efeitos da queda de tensão em fios longos.
Os critérios de sucesso aqui concentram-se na robustez e no manuseio do AC. As bobinas CA operam de maneira diferente das bobinas CC. A corrente alternada passa por zero volts duas vezes por ciclo. Este cruzamento por zero faz com que o campo magnético entre em colapso momentaneamente. Os fabricantes instalam anéis de proteção de cobre dentro dos modelos AC. Esses anéis mantêm o fluxo magnético durante os cruzamentos de zero. Eles evitam efetivamente o zumbido de 50/60 Hz. Além disso, a especificação deve levar em conta as altas correntes de partida. Esses surtos iniciais são típicos de bobinas eletromagnéticas CA. Um driver mal dimensionado falhará durante o pico inicial de corrente.
A avaliação dos riscos operacionais garante confiabilidade a longo prazo. Quando você ignora os limites de tensão, o hardware falha. Compreender os modos de falha exatos ajuda a projetar melhores sistemas de proteção contra falhas.
A subtensão é notoriamente destrutiva. Aplicar uma tensão ligeiramente abaixo do limite de Pick-Up resulta em uma atração magnética fraca. A bobina gera força suficiente para mover a armadura. No entanto, falta-lhe o poder de manter os contactos firmemente unidos. A mola interna revida continuamente.
O resultado é uma grave instabilidade mecânica. Os contatos saltam rapidamente um contra o outro. Os engenheiros chamam esse fenômeno de conversa de contato. A vibração leva a um rápido arco elétrico através do minúsculo entreferro. A temperatura localizada aumenta dramaticamente. Este calor extremo derrete o material de contato. Os metais se fundem, causando soldagem por contato. Em última análise, isso resulta em falha de carga catastrófica.
Colocar muita tensão no componente apresenta um perigo diferente. Operar continuamente próximo ou acima da tensão máxima permitida aumenta as perdas de $I^2R$. Os enrolamentos de cobre convertem o excesso de energia elétrica em calor. O componente não consegue dissipar esta carga térmica com rapidez suficiente.
O resultado é uma degradação constante dos materiais internos. O isolamento que envolve o fio de cobre quebra. Quando o isolamento falha, o fio adjacente entra em curto. As voltas da bobina em curto diminuem drasticamente a resistência geral. Isso puxa ainda mais corrente, acelerando a fuga térmica. Eventualmente, o componente sofre uma vida útil mecânica reduzida ou queima completamente.

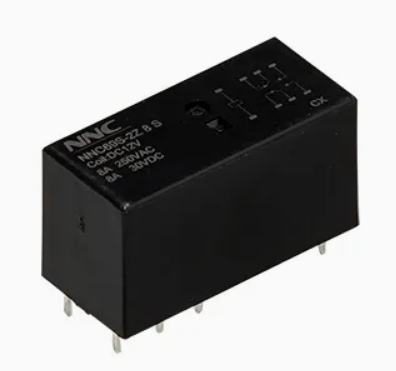

O calor ambiente altera completamente as propriedades elétricas. Dentro de qualquer padrão relé eletromagnético , a resistência da bobina de cobre aumenta aproximadamente 0,4% por grau Celsius. À medida que o gabinete aquece, a resistência interna aumenta. Uma resistência mais alta significa que a bobina consome menos corrente na mesma tensão. Menos corrente significa um campo magnético mais fraco.
Isso cria um enorme fator de risco para sistemas fechados. Um componente pode funcionar perfeitamente a 20°C na bancada de testes. No entanto, pode não conseguir captar completamente a 85°C no campo. Se a tensão de alimentação não for adequadamente amortecida, o campo magnético fraco não poderá superar a tensão da mola. Você deve sempre consultar as curvas de redução térmica para evitar esta falha em ambiente quente.
Tabela 2: Modos de falha comuns e causas raiz
| Sintoma de falha | Causa raiz primária | Física subjacente |
|---|---|---|
| Soldagem por contato | Unidade de subtensão | A força magnética fraca causa vibração de contato e formação de arco. |
| Queima da bobina | Unidade de sobretensão | O aquecimento excessivo de $I^2R$ destrói o isolamento do fio. |
| Falha ao atuar quando quente | Dependência de temperatura | A resistência do cobre aumenta, diminuindo a corrente e o fluxo magnético. |
| Falha ao liberar (DC) | Alto vazamento de driver | A corrente de fuga excede o limite de Drop-Out definido. |
Finalizar a seleção dos componentes requer lógica passo a passo. Você não pode se dar ao luxo de adivinhar ao criar uma lista de materiais (BOM). Siga esta estrutura de decisão sistemática para garantir uma correspondência operacional perfeita.
Seguindo rigorosamente essas quatro etapas, você elimina a maioria das falhas de campo. Uma abordagem estruturada garante resiliência de hardware.
A especificação da tensão da bobina do relé continua sendo um delicado equilíbrio entre física mecânica e limites elétricos. Requer muito mais do que apenas combinar números em um esquema. Você deve levar em conta quedas de tensão, mudanças térmicas e vazamento do driver. Negligenciar esses detalhes provoca conversas de contato, fuga térmica e comportamento imprevisível do sistema. Você deve sempre consultar as fichas técnicas do fabricante. Revise cuidadosamente as curvas térmicas, os limites mínimos de captação e os limites máximos permitidos antes de finalizar sua lista de materiais.
Sua próxima ação recomendada é clara. Primeiro, mapeie as métricas de fonte de alimentação do pior caso. Em seguida, solicite amostras de engenharia ao seu fabricante de componentes confiável. Finalmente, teste extensivamente o desempenho da bobina. Exponha as amostras às condições específicas de temperatura e carga da aplicação pretendida. Os testes no mundo real validam a análise da sua folha de dados e protegem o seu design final.
R: Tecnicamente, pode funcionar em temperatura ambiente se 9 V estiver acima do limite de captação de 75%. No entanto, é altamente não confiável. À medida que a temperatura ambiente aumenta, a resistência do cobre aumenta, exigindo mais tensão para gerar fluxo magnético suficiente. Uma fonte de 9V deixa margem de segurança zero. Não recomendamos isso para nenhum ambiente de produção.
R: A bobina atuará como uma bobina de alta impedância. Como a corrente CA alterna constantemente, o campo magnético projetado por CC entrará em colapso continuamente. O componente não funcionará corretamente. Ele vibrará agressivamente, gerará calor excessivo e poderá queimar seus enrolamentos internos muito rapidamente.
R: Isso é chamado de retrocesso indutivo. Quando você corta a energia de uma bobina de relé eletromagnética, o campo magnético entra em colapso rapidamente. Este campo em colapso induz um pico massivo de alta tensão com polaridade reversa. Você deve instalar um diodo flyback em circuitos DC para dissipar essa energia com segurança e proteger o transistor do driver.
R: Não. A tensão da bobina controla estritamente o eletroímã interno. Os contatos têm uma classificação de tensão e corrente completamente separada, projetada para a carga externa. Esses dois sistemas são eletricamente isolados um do outro. Eles estão apenas fisicamente ligados pela armadura mecânica.
