Os engenheiros projetam relés de estado sólido para comutação de alta frequência e longa vida útil. Esses componentes deveriam teoricamente durar para sempre. No entanto, a degradação prematura do desempenho muitas vezes causa tempo de inatividade inesperado do sistema e atrasos dispendiosos na manutenção.
Ao contrário dos relés mecânicos, os SSRs nunca sofrem desgaste nos contatos. A sua degradação interna ocorre por razões completamente diferentes. A perda de desempenho está quase exclusivamente ligada ao mau gerenciamento térmico, tensões elétricas transitórias e incompatibilidades de especificações. Muitos sistemas falham simplesmente porque os projetistas não entendem essas forças invisíveis.
Este guia fornece aos compradores técnicos e engenheiros uma estrutura prática de diagnóstico. Você aprenderá como identificar as causas raízes da degradação do SSR. Também exploraremos como avaliar planilhas de dados com precisão e escolher os componentes corretos para uma implantação confiável.
A queda contínua de tensão no relé gera calor; a dissipação térmica inadequada é a principal causa de falha prematura.
Picos transitórios não mitigados de cargas indutivas (como motores) podem exceder as tolerâncias internas dos semicondutores (classificações dv/dt).
A proteção de um SSR requer fusíveis ultrarrápidos especializados (classificações I²t), pois os disjuntores padrão não reagirão com rapidez suficiente para evitar danos por curto-circuito.
Avaliar especificações precisas de relés de estado sólido com base em temperaturas operacionais reais – e não apenas nas máximas ideais de laboratório – é fundamental para a confiabilidade a longo prazo.
O calor mata os semicondutores. Compreender a dinâmica térmica é a sua primeira defesa contra falhas prematuras.
Todo dispositivo de estado sólido possui uma queda de tensão direta inerente. Ao conduzir eletricidade, o tiristor ou transistor interno resiste ligeiramente ao fluxo. Essa queda de tensão normalmente oscila entre 1,0 e 1,5 volts. Pode parecer insignificante, mas cria energia térmica significativa durante a operação contínua.
A corrente contínua se traduz diretamente em aquecimento localizado. Você calcula essa geração de calor usando uma fórmula simples: Watts = Ampères × Queda de tensão. Se sua aplicação passar 20 amperes por meio de um relé com queda de 1,5 V, o dispositivo gerará 30 watts de calor puro. Esta energia térmica acumula-se rapidamente dentro de um pequeno invólucro de plástico e metal. Você deve remover esse calor de forma eficiente. Caso contrário, a junção interna do semicondutor superaquecerá.

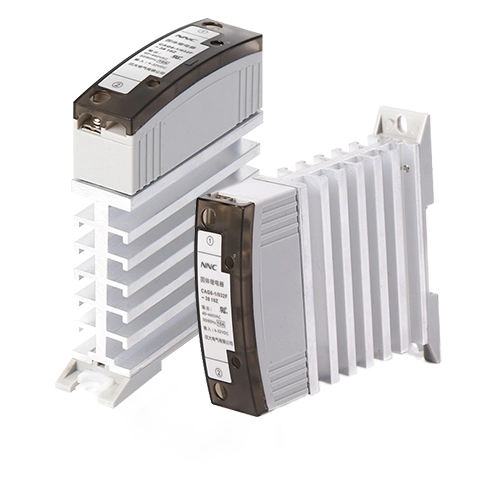

A dissipação de calor adequada depende do acoplamento mecânico. Deixar de extrair calor é um descuido frequente da engenharia. Falhas comuns no dissipador de calor incluem:
Dissipadores de calor de tamanho inadequado: Selecionar um dissipador com base apenas na área física e não nas classificações de resistência térmica.
Má aplicação de pasta térmica: Usar muita ou pouca pasta térmica retém o ar. O ar é um péssimo condutor térmico.
Fluxo de ar ambiente restrito: Colocar relés dentro de gabinetes selados evita o resfriamento convectivo. O calor simplesmente recircula em torno dos componentes.
Ignorar o estresse térmico leva diretamente à fuga térmica. À medida que a temperatura da junção do semicondutor aumenta, suas características de resistência interna mudam. O aparelho começa a gerar ainda mais calor. Eventualmente, a temperatura excessiva da junção altera permanentemente as propriedades do semicondutor. A estrutura do silício se degrada. Isso leva à incapacidade de desligar, conhecida como travamento. Em casos extremos, o componente sofre uma ruptura física completa.
As cargas resistivas se comportam de maneira previsível. Cargas indutivas, entretanto, introduzem transitórios elétricos severos. Você deve levar em conta essas forças ao integrar um relé de estado sólido ao seu sistema.
Motores, solenóides e transformadores armazenam energia em campos magnéticos. Quando o relé é desligado, o campo magnético entra em colapso repentinamente. Este colapso gera um enorme back-EMF (Força Eletromotriz). O pico de tensão resultante viaja de volta para o relé. Esses eventos de sobretensão transitória excedem rotineiramente os limites normais de operação.
Os semicondutores possuem limites dv/dt específicos. Esta métrica define a mudança máxima permitida na tensão ao longo do tempo. Quando uma carga indutiva cria um pico de tensão rápido e violento, a mudança rápida pode desencadear uma comutação involuntária. O relé pode ligar novamente brevemente. Exceder repetidamente os limites dv/dt acabará por romper o isolamento do semicondutor, arruinando o dispositivo.
Você deve mitigar a sobretensão transitória de forma proativa. Os engenheiros implantam dois mecanismos de defesa principais:
Circuitos amortecedores RC: Muitos relés premium incluem amortecedores RC (resistor-capacitor) internos. Esses circuitos absorvem as rápidas mudanças de tensão, protegendo o tiristor.
Supressores de tensão transitória (TVS): Varistores externos de óxido metálico (MOVs) fixam o excesso de tensão. Eles desviam picos destrutivos das junções de relé sensíveis.
Você deve avaliar seu ambiente de aplicação específico para determinar qual estratégia de mitigação se adapta melhor.
Considere um motor de 1 HP 120 VCA. Em condições normais de funcionamento, ele consome uma corrente constante. No entanto, iniciar um motor em repouso requer uma grande força rotacional. Esta fase de inicialização exige até seis vezes a corrente de estado estacionário. Você não pode usar um relé classificado estritamente para a corrente de funcionamento. Você deve especificar demais o relé para lidar com essa demanda transitória severa com segurança.
Eventos elétricos transitórios destroem os relés mais rapidamente do que a degradação térmica. A proteção contra surtos de corrente requer conhecimento especializado.
Você deve diferenciar entre a corrente operacional nominal e a corrente de surto transitória permitida. Um relé pode transportar com segurança 25 amperes indefinidamente. O mesmo dispositivo pode sobreviver a um pico de 250 A, desde que dure apenas um ciclo de corrente alternada (normalmente 16,6 milissegundos). Exceder esse limite exato de tempo-corrente irá vaporizar as ligações internas dos fios.
Algumas cargas enganam os cálculos padrão. Lâmpadas de tungstênio e certos elementos de aquecimento apresentam “resistência ao frio”. Quando colocados em temperatura ambiente, sua resistência elétrica é notavelmente baixa. Energizá-los causa um enorme pico de corrente inicial. À medida que o elemento aquece, sua resistência aumenta e a corrente cai para um nível normal. Você deve calcular esse surto inicial para evitar sobrecarregar os componentes semicondutores.
As folhas de dados fornecem uma classificação I²t. Este valor define a energia térmica máxima que o relé pode absorver durante um curto-circuito antes que ocorra a destruição física. Representa a corrente ao quadrado multiplicada pelo tempo. Esta métrica específica existe apenas para orientar suas decisões de fusão.
Os disjuntores mecânicos padrão não protegem os semicondutores. Os disjuntores mecânicos dependem de tiras bimetálicas físicas ou bobinas magnéticas. Eles levam milissegundos ou até segundos inteiros para desarmar fisicamente. No momento em que um disjuntor mecânico abre o circuito, o semicondutor já vaporizou. Você deve usar fusíveis semicondutores especializados de ação ultrarrápida. Esses fusíveis correspondem à classificação I²t do relé, eliminando falhas instantaneamente para evitar a destruição de componentes.
As especificações do laboratório raramente refletem a realidade do chão de fábrica. Você deve interpretar os dados através das lentes das condições reais de implantação.
Cada folha de dados apresenta uma curva de redução térmica. Este gráfico é sua ferramenta de design mais importante. Os relés nunca operam em sua corrente nominal máxima em ambientes quentes. Normalmente, a redução começa em 40°C. Se a temperatura ambiente do gabinete atingir 60°C, um relé de 50 A poderá conduzir com segurança apenas 25 A. Ignorar esta curva garante falha prematura do equipamento.

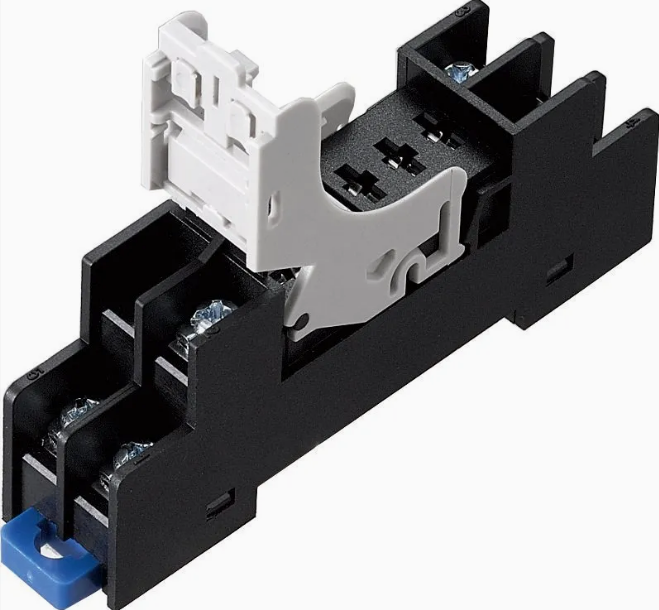

As restrições físicas determinam a seleção do relé. As configurações de montagem em painel oferecem grande área de superfície para dissipadores de calor. Eles se destacam em aplicações de alta corrente. Por outro lado, as configurações de estado sólido em trilho din de alta velocidade otimizam o espaço do gabinete. Eles permitem uma instalação rápida. No entanto, o empacotamento de múltiplas unidades de trilho DIN restringe fortemente o fluxo de ar. Você deve mapear cuidadosamente os caminhos de dissipação de calor.
Anomalias elétricas no lado da carga nunca devem atingir sua lógica de controle. O isolamento adequado de entrada/saída é obrigatório. Procure especificações de isolamento óptico. Um LED interno envia um feixe de luz para um fotorreceptor através de um entreferro. Essa separação física proporciona excelente rigidez dielétrica, protegendo microcontroladores sensíveis contra desastres de alta tensão.
A correspondência do tipo de comutação com a carga evita comportamento errático. A análise das especificações do relé de estado sólido requer a compreensão de quando o dispositivo realmente é ligado.
Gráfico de comparação de tipos de comutação
Tipo de comutação | Aplicação de Carga Ideal | Principal benefício | Caso de uso comum |
|---|---|---|---|
Cruzamento Zero | Cargas resistivas (aquecedores) | Minimiza EMI e correntes de surto | Fornos industriais |
Ativação aleatória | Cargas indutivas (motores) | Resposta imediata, evita atrasos de fase | Dimerização de ângulo de fase, solenóides |
Os relés cruzados zero esperam que a onda senoidal CA atinja zero volts antes de serem acionados. Isso minimiza a interferência eletromagnética (EMI). Os relés de ativação aleatória ativam o milissegundo exato em que recebem um sinal de controle. Eles lidam melhor com cargas indutivas porque evitam problemas de fase atrasada.
A aquisição de componentes não confiáveis cria enormes riscos de aquisição. Você deve avaliar o parceiro de fabricação com o mesmo rigor que o componente.
Fornecedores respeitáveis fornecem dados de engenharia abrangentes. Eles não se escondem atrás de termos vagos de marketing. Procure curvas de redução de potência detalhadas, dados precisos de resistência térmica (medidos em °C/W) e métricas comprovadas de MTBF (tempo médio entre falhas). Se um fornecedor não tiver esta documentação, os seus produtos representam um grave risco de integração.
Os componentes industriais devem atender a diretrizes rígidas de segurança. Verifique todas as marcações de conformidade. As certificações UL, CSA e CE garantem que o componente atenda a rigorosos padrões ambientais e de segurança industrial. Testes independentes evitam incêndios elétricos catastróficos e problemas de responsabilidade.
A assistência de engenharia é profundamente importante. Aplicações complexas exigem cálculos térmicos diferenciados e perfis de carga detalhados. Um fornecedor superior de relés de estado sólido oferece acesso direto aos engenheiros de aplicações. Eles ajudam você a executar simulações térmicas e verificar a coordenação dos fusíveis antes de finalizar o projeto.
A estabilidade da cadeia de suprimentos evita paradas nas linhas de produção. Avalie os protocolos de teste em lote do fabricante. Eles testam todas as unidades sob carga? Termos de garantia claros também reduzem o risco de aquisição. A garantia de qualidade consistente garante que seus sistemas implantados tenham um desempenho confiável ano após ano.
A perda de desempenho do SSR é altamente previsível e evitável por meio de perfis de carga precisos e design térmico.
Priorize planilhas de dados que reflitam as temperaturas reais do gabinete e as condições transitórias. Nunca projete com base apenas nos máximos de laboratório.
Sempre implemente fusíveis semicondutores ultrarrápidos e dissipadores de calor de tamanho adequado para proteger seus investimentos.
Consulte o suporte de engenharia para revisar as características específicas da carga antes de finalizar a aquisição em massa ou a integração do sistema.
R: Picos de sobretensão ou estresse térmico extremo derretem fisicamente a junção interna de silício. Depois que o material semicondutor derrete, ele se funde. Isso causa um curto-circuito permanente na conexão, forçando o relé a permanecer travado com segurança na posição "ligado", independentemente das entradas de controle.
R: Os multímetros padrão são insuficientes porque todos os SSRs apresentam naturalmente uma pequena corrente de fuga quando desligados. Você deve testar o relé sob uma carga ativa. Meça a queda de tensão direta nos terminais de saída enquanto estiver energizado. Um desvio significativo do valor da folha de dados indica degradação interna grave.
R: Sim. Os tiristores internos requerem uma corrente de retenção específica para permanecerem travados. Além disso, a corrente de fuga inerente pode manter cargas altamente sensíveis e de baixa potência (como LEDs ou pequenos PLCs) parcialmente energizadas mesmo quando o relé é desligado. Você deve combinar as especificações cuidadosamente.
