O relé de estado sólido (SSR) da série NNG1D oferece uma solução compacta de passagem para aplicações de controle industrial de alta confiabilidade.Com opções versáteis de tensão e corrente, ele suporta uma ampla gama de sistemas de controle.Apresentando comutação rápida e baixa perda de energia, este SSR garante eficiência e desempenho.Construído para resistir a ambientes agressivos, sua resiliência o torna ideal para aplicações que exigem durabilidade e operação consistente.
NNG1D
CLION
Status de disponibilidade: | |
---|---|
Quantidade: | |
O relé de estado sólido (SSR) da série NNG1D é um dispositivo compacto montado através de furo projetado para aplicações de alta confiabilidade.Ele foi meticulosamente projetado para atender aos rigorosos requisitos do GB14048.5, garantindo uma solução robusta e durável para vários sistemas de controle industriais e de automação.

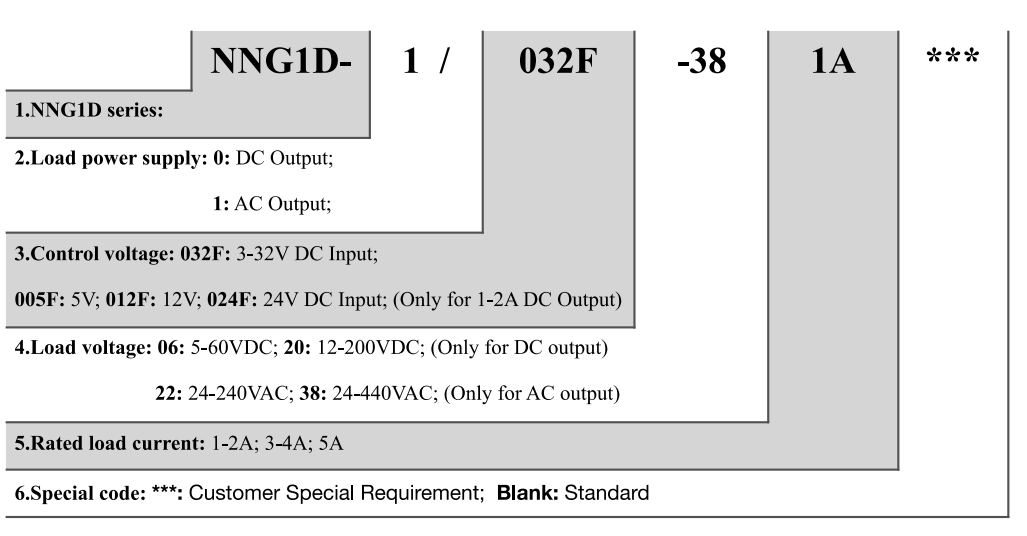

Variações de modelo: A série NNG1D está disponível em diferentes modelos para atender a diversos requisitos de tensão e corrente.Os modelos NNG1D-1/005F-22,38 e NNG1D-0/005F-06 são projetados para saídas monofásicas CA e CC, respectivamente.
Controle de voltagem: Ele suporta uma ampla gama de tensões de controle: 5V, 12V e 24V DC, tornando-o versátil para diferentes sistemas de controle.
Tensão e corrente de carga: Com opções de tensão de carga de 30-240 VCA e 40-440 VCA para modelos CA e 12-60 VCC para modelos CC, juntamente com correntes de carga de 1 A e 2 A, o SSR é adequado para uma variedade de cargas.
Tensões de ativação e desativação: O relé opera de forma eficiente com uma tensão de ligação de 3 VCC e uma tensão de desligamento de 1 VCC.
Proteção de tensão reversa: É equipado com proteção contra tensão reversa de até 32 VCC, protegendo contra possíveis danos causados por polaridade reversa.
Queda de tensão no estado: O relé mantém uma baixa queda de tensão no estado ligado, inferior a 1,6 VCA para modelos CA e inferior a 1,2 VCC para modelos CC, garantindo perda mínima de energia.
Tempo rápido de ligar e desligar: Possui um tempo liga-desliga de 10mS para modelos CA e 5mS para modelos CC, ideal para aplicações que exigem comutação rápida.
Corrente de fuga fora do estado: A corrente de fuga é mantida no mínimo, com valores de 10mA para modelos AC e 5mA para modelos DC, contribuindo para a eficiência energética.

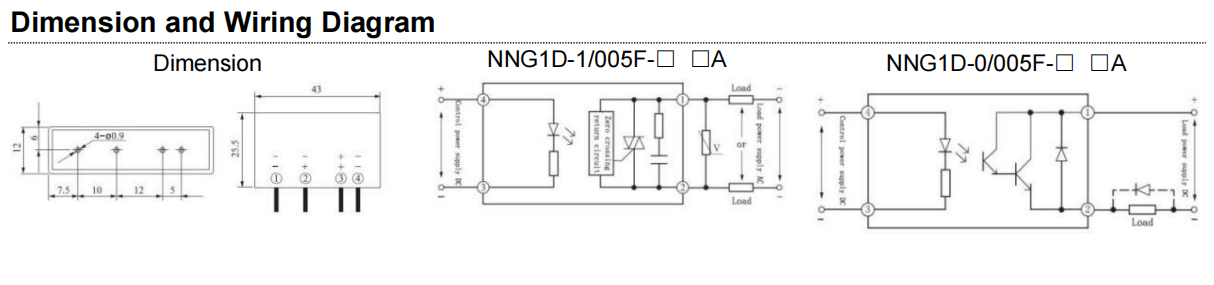

Especificações dimensionais: O relé é compacto, medindo 43 mm x 25,5 mm x 12 mm, facilitando a integração em espaços apertados.
Alta integridade estrutural: A série NNG1D foi construída para resistir a impactos e vibrações, garantindo uma operação confiável em ambientes agressivos.
Operação sem faíscas: Elimina o risco de faíscas, o que é crucial para aplicações em ambientes inflamáveis ou explosivos.
Baixa emissão de ruído: O SSR opera silenciosamente, tornando-o adequado para aplicações sensíveis a ruído.
Longa vida útil: Com sua construção durável e desempenho confiável, a Série NNG1D foi projetada para uma longa vida útil operacional.
Ampla faixa de aplicação: Ele é utilizado em diversos setores, incluindo sinalizadores, piscas, sistemas de controle de iluminação, equipamentos médicos, máquinas de escritório e controles de automação.
Resiliência Ambiental: O relé é ideal para uso em indústrias como química e mineração, onde deve resistir à exposição a poeira, umidade e substâncias corrosivas.
Montagem de PCB: O design passante permite fácil instalação em placas de circuito impresso, aumentando a facilidade de integração.
O relé de estado sólido da série NNG1D representa uma fusão de inovação e confiabilidade, projetado para atender às demandas de aplicações industriais e de automação modernas com seus recursos robustos e formato compacto.
