Relé de uso geral NNC68B-2Z: Introdução ao produto

Visão geral

O NNC68B-2Z é um relé de potência intermediário em miniatura versátil projetado para uma infinidade de aplicações que requerem precisão e confiabilidade. Projetado para atender às demandas rigorosas dos ambientes industriais e comerciais, este relé oferece uma solução robusta para os circuitos de comutação e controle de sinais.

Características

Design compacto e leve

O NNC68B-2Z possui um fator de forma compacto e uma construção leve, facilitando fácil integração em uma ampla variedade de dispositivos sem comprometer o desempenho ou a durabilidade.

Alta sensibilidade e longa vida operacional

Com uma alta classificação de sensibilidade e um design que garante uma longa vida operacional, esse relé é construído para suportar o uso extensivo, reduzindo a necessidade de substituições frequentes e minimizando os custos de manutenção.

Configurações versáteis de contato

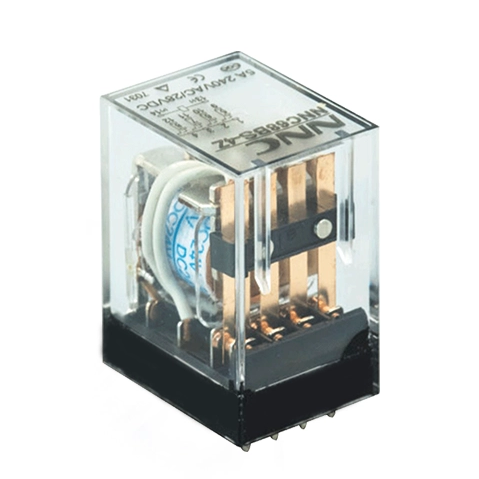

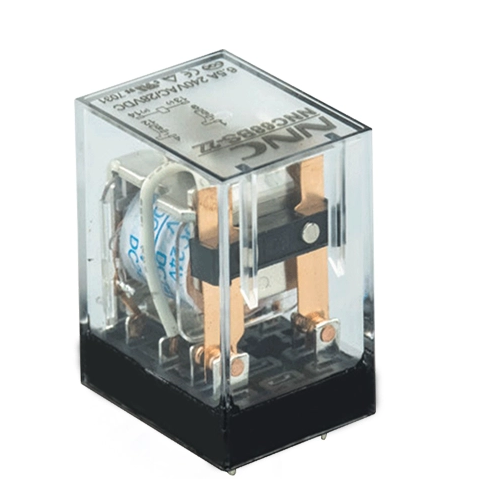

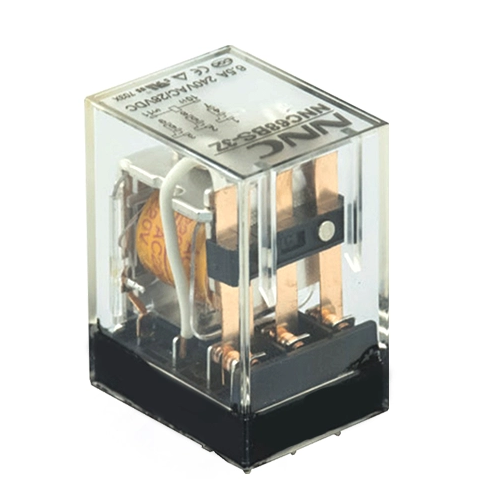

Oferecendo 2 a 4 postes de contato com recursos de comutação até 10A, o NNC68B-2Z fornece várias configurações de contato para atender a vários requisitos de aplicação, aprimorando sua adaptabilidade em diferentes setores.

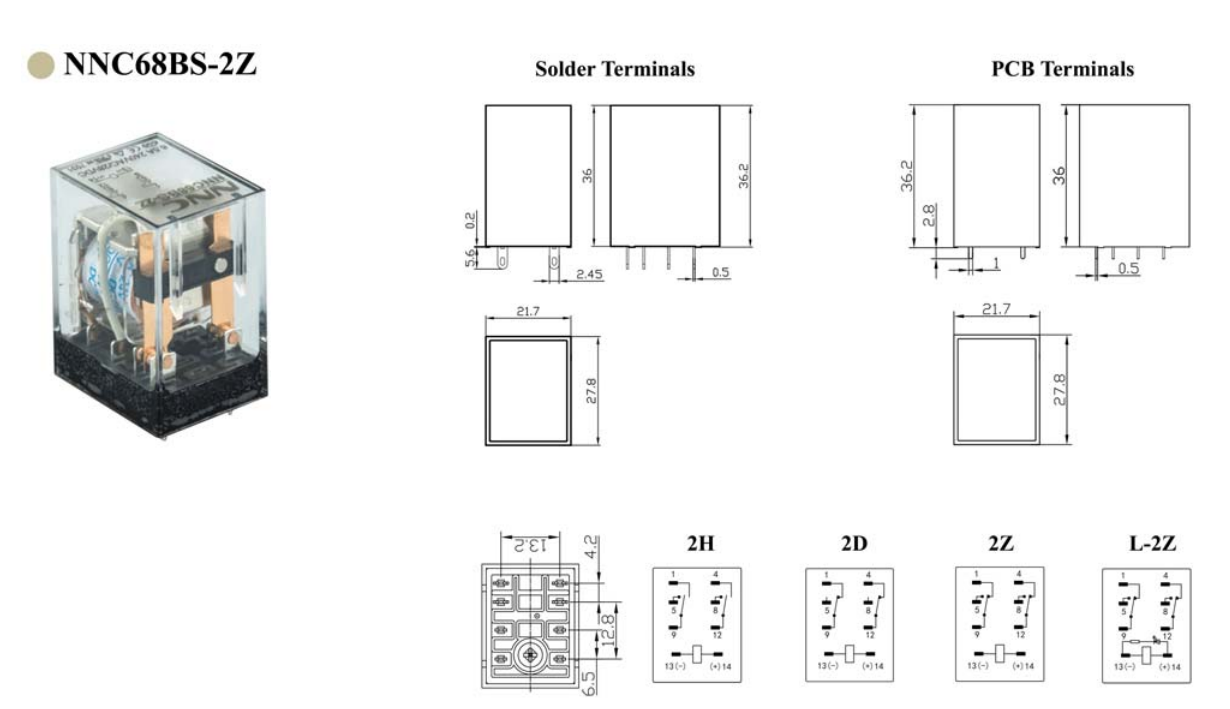

Opções de montagem de PCB e soquete direto

Projetado para solda direta em placas de circuito impresso e montagem de soquete, o NNC68B-2Z oferece opções de instalação flexíveis, atendendo a diversos processos de fabricação e montagem.

Indicadores e diodos opcionais

Disponível com indicadores e diodos de LED opcionais, este relé fornece feedback visual sobre seu status operacional, aprimorando a segurança e a facilidade de monitoramento.

Especificações técnicas

Dados de contato

• Formulário de contato : 2Z (DPDT), 3Z (TPDT), 4Z (4PDT), 2H (DPST-NO), 3H (TPST-NO), 4H (4PST-NO), 2d (DPST-NC), 3D (TPS-NC), 4D (4PST)

• Classificação de contato (carga de resistência) : 10a, 6.5a, 5a

• Máx. Tensão de comutação : 240VAC/28VDC

• Máx. Corrente de comutação : 10a, 6.5a, 5a

• Resistência ao contato : 100mΩ máx. (em 6vdc 1a)

• Material de contato : AG Alloy (AGSNO2)

• Resistência Mecânica : 1 × 10^7 Operações min.

• Resistência elétrica : 1 × 10^5 Operações min.

Dados da bobina

• Tensão nominal da bobina : CC 3V-110V; AC 6V-240V

• Corrente da bobina nominal : 6-200mA (DC), 10.5-200mA (CA)

• Resistência à bobina : 40-13444 (DC), 10.5-88 (CA)

• Tensão operacional : 75% da tensão nominal máx. (DC), 80% da tensão nominal máx. (AC)

• Tensão de liberação : 10% da tensão nominal min. (DC), 30% da tensão nominal min. (AC)

• Consumo de energia da bobina : 0,9W (DC), 1.2VA (AC)

Características ambientais

• Resistência ao isolamento : 100m min. (em 500VDC)

• Resistência dielétrica : entre bobina e contatos 1500VAC por 1 min/4500VAC por 1 min, entre contatos abertos do mesmo pólo 1000VAC por 1 min, entre contatos de diferentes pólos 1000VAC por 1 min

• Resistência ao choque : 1.000m/s² (aprox. 100g)

• Resistência à vibração : 10-50Hz, 1,5 mm de amplitude dupla

• Temperatura ambiente : -40 ° C a 85 ° C

• Umidade ambiente : 45% a 85% RH

Informações de embalagem

• Pacote interno : caixa de papel

• Quantidade de embalagem interna : 20 unidades

• Quantidade de embalagem externa : 600 unidades

• Dimensões externas de embalagem : 330 × 310 × 345 mm

• Peso líquido : 19 kg

• Peso bruto : 20kg

Campos de aplicação

O relé NNC68B-2Z é amplamente aplicável em vários setores, incluindo, entre outros,:

• Automação industrial : para sistemas de controle nos processos de fabricação.

• Telecomunicações : em equipamentos que requerem recursos de comutação de sinal.

• Automotivo : para várias funções de controle e sinalização nos veículos.

• Aparelhos domésticos : em dispositivos que requerem mecanismos confiáveis ​​de comutação.

Conclusão

O relé NNC68B-2Z é uma prova do nosso compromisso com a excelência em engenharia, oferecendo uma mistura de desempenho, confiabilidade e versatilidade. É uma escolha preferida para profissionais que buscam uma solução de revezamento de alta qualidade para suas aplicações.
