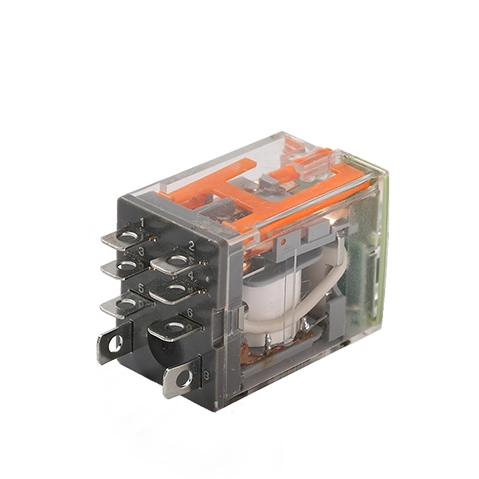

Como você escolhe o relé eletromagnético?

Engenheiros e projetistas de sistemas dependem fortemente de componentes de comutação automatizados para construir circuitos confiáveis. Escolher a opção errada muitas vezes transforma um protótipo funcional em um frustrante pesadelo de manutenção.

A seleção incorreta do relé leva diretamente à soldagem de contato, queima da bobina e tempo de inatividade dispendioso do sistema. Na fase de decisão, passar de um conceito geral de design para um componente específico requer precisão absoluta. Você deve combinar parâmetros elétricos, mecânicos e ambientais exatos com sua aplicação.

Este guia fornece uma estrutura definitiva para avaliar tipos de carga, requisitos de bobinas e fatores de ciclo de vida. Você aprenderá como especificar o componente correto para aplicações industriais, comerciais ou de nível lógico. Seguindo essas etapas, você pode navegar pelas planilhas de dados com segurança e evitar falhas catastróficas em campo.

Principais conclusões

• Avalie primeiro a carga: Cargas indutivas e capacitivas exigem classificações de contato significativamente mais altas do que cargas resistivas.
• Combine as especificações da bobina com o controlador: Certifique-se de que seu circuito de controle (por exemplo, CLP ou microcontrolador) possa acionar com segurança a tensão e a corrente da bobina do relé.
• Priorize o isolamento e a manutenção: recursos como botões de teste traváveis ​​reduzem o tempo de inatividade em painéis industriais.
• Verifique sua cadeia de suprimentos: um fornecedor confiável de relés eletromagnéticos é tão crítico quanto a folha de dados do componente, especialmente para escalabilidade e conformidade de longo prazo.

1. Confirmando a Tecnologia: Relé Eletromagnético vs. Relé de Estado Sólido (SSR)

A seleção da tecnologia de comutação central determina como seu circuito se comporta sob estresse. Um problema comercial comum surge quando os engenheiros especificam excessivamente um relé de estado sólido (SSR), quando um relé eletromagnético padrão é perfeitamente suficiente. Por outro lado, o uso de interruptores mecânicos em aplicações de alta frequência garante falhas prematuras.

Quando optar pela comutação mecânica

Os switches mecânicos oferecem vantagens distintas em vários domínios de engenharia. Vamos examinar os principais motivos pelos quais você pode escolhê-los em vez de alternativas de estado sólido.

• Verdadeiro isolamento galvânico: os interruptores mecânicos fornecem um entreferro físico. Eles desconectam completamente o circuito durante o repouso. Esta desconexão física completa é altamente crítica para a conformidade com a segurança em sistemas de energia de alta tensão.
• Economia: Eles exigem um custo inicial significativamente menor, especialmente para configurações multipolares. Circuitos lógicos complexos precisam de vários caminhos, e as opções mecânicas lidam com isso de forma barata.
• Dissipação de calor: Contatos mecânicos geram calor mínimo quando fechados. Os SSRs diminuem a tensão em suas junções semicondutoras, o que gera calor substancial. As opções mecânicas eliminam a necessidade de dissipadores de calor volumosos e caros dentro dos painéis de controle.

Riscos de implementação a serem observados

As peças mecânicas apresentam inerentemente uma vida útil mecânica finita. As peças móveis desgastam-se com o tempo. Se a sua aplicação específica exigir comutação mais rápida do que 10 a 20 milissegundos, você enfrentará um grande risco. Da mesma forma, a comutação de milhões de ciclos por mês destrói rapidamente as molas mecânicas e os contatos. Nestes cenários de alta velocidade, você deve migrar para um SSR.

Tabela 1: Comparação de tecnologia de alto nível

2. Especificações principais do relé eletromagnético a serem avaliadas

Os engenheiros devem separar o processo de avaliação em dois circuitos completamente isolados. Você tem o lado do controle (ou bobina) e o lado da carga (ou contato). Mesclá-los em sua mente causa erros graves de especificação. A análise precisa das especificações do relé eletromagnético evita esses erros caros.

Especificações da bobina (a entrada)

O lado de entrada determina como você aciona a chave. Seu controlador deve fornecer energia suficiente para criar um campo magnético.

Tensão Nominal e Tensão de Pick-up/Drop-out: Você deve garantir que a lógica de controle acione a bobina de maneira confiável. Os microcontroladores normalmente produzem 5V ou 12V DC. Os controladores lógicos programáveis ​​industriais (CLPs) geralmente usam 24 Vcc ou 120 Vca. A tensão de partida representa o limite mínimo necessário para fechar os contatos. A tensão de queda é o limite onde os contatos são liberados. As flutuações da temperatura ambiental alteram esses limites, portanto leia as fichas técnicas com atenção.

Consumo de energia da bobina: Sempre calcule o consumo exato de corrente. Um acionamento direto de microcontroladores delicados como Arduino ou Raspberry Pi freqüentemente sobrecarrega a placa. Um pino de placa padrão fornece cerca de 20mA, enquanto uma bobina pode exigir 70mA. Você deve usar um transistor intermediário, módulo de relé ou optoacoplador para proteger sua placa lógica.

Especificações de contato (a saída)

O lado de saída gerencia o trabalho pesado real. Ele conecta ou desconecta a fonte de alimentação principal do dispositivo de destino.

Capacidade de contato (Amps/Volts): Nunca corresponda estritamente à carga contínua listada em uma folha de especificações. Uma carga de 10 A precisa de mais do que uma chave de 10 A. Sempre aplique uma margem de segurança de 1,5x a 2x. Este buffer protege seu circuito durante flutuações inesperadas de energia.

Formulário de contato: Determine a lógica de comutação exata necessária. Use Single Pole Single Throw (SPST) para tarefas simples de ligar/desligar. Use Double Pole Double Throw (DPDT) quando precisar inverter a direção do motor ou alternar dois circuitos separados simultaneamente.

Desclassificação do tipo de carga: Todas as cargas se comportam de maneira diferente na inicialização. Uma classificação de carga resistiva de 10A não é absolutamente igual a uma classificação de carga indutiva de 10A. Motores e transformadores representam cargas indutivas. Eles puxam enormes correntes de irrupção na inicialização. Você deve aplicar uma redução pesada às cargas indutivas para evitar que os contatos se fundam.

Erros comuns a evitar

• Não leva em conta aumentos de temperatura dentro de gabinetes selados, o que aumenta a resistência da bobina.
• Presumir que uma classificação AC genérica se traduz perfeitamente em uma classificação DC. As cargas CC sustentam arcos prejudiciais por muito mais tempo do que as cargas CA.

3. Fator de forma e recursos correspondentes ao aplicativo

O design físico determina a velocidade de instalação, a eficiência da manutenção e o espaço ocupado. A escalabilidade e o ambiente envolvente influenciam fortemente esta escolha.

Painéis de Automação Industrial

Os ambientes industriais exigem solução de problemas rápida e conexões físicas robustas. O tempo de inatividade custa às fábricas milhares de dólares por minuto.

Os painéis de automação normalmente requerem soquetes compatíveis com trilho DIN. Os soquetes permitem que os técnicos executem substituições rápidas sem dessoldar os fios. Ao construir painéis de controle, sempre especifique um relé eletromagnético miniatura com recurso de teste travável. Um botão de teste travável permite que os técnicos acionem manualmente a chave sem aplicar tensão na bobina. Essa substituição manual acelera bastante os fluxos de trabalho de diagnóstico. Os técnicos podem verificar visualmente as respostas da carga com segurança durante as inspeções de rotina do painel.

Integrações de PCB e microcontrolador

As aplicações de placas de circuito impresso (PCB) apresentam restrições completamente diferentes. O espaço continua a ser o prémio mais crítico.

Os projetos de PCB exigem pacotes de baixo perfil, furo passante ou dispositivo de montagem em superfície (SMD). Você deve calcular cuidadosamente as folgas verticais ao empilhar várias placas. Além disso, esses componentes devem apresentar invólucros selados e estanques à lavagem caso a PCB seja submetida a processos de lavagem automatizados. O revestimento isolante usado para proteger as placas da umidade penetra facilmente em interruptores não vedados, arruinando completamente os contatos mecânicos internos.

Melhores práticas para seleção de fator de forma

1. Meça a profundidade do seu painel antes de encomendar soquetes para trilho DIN. Algumas combinações de soquetes se projetam muito para gabinetes padrão.
2. Sempre verifique o passo dos pinos (a distância entre os pinos) em relação ao software de layout da PCB para evitar conflitos de roteamento.
3. Especifique contatos banhados a ouro se você planeja alternar sinais lógicos ou de áudio de corrente extremamente baixa, pois a prata padrão oxida e bloqueia microcorrentes.

4. Mitigação dos riscos de implementação e degradação da vida útil

As planilhas de dados geralmente apresentam os melhores cenários. As aplicações do mundo real degradam rapidamente os componentes mecânicos se os projetistas ignorarem a física elétrica.

Vida Elétrica vs. Mecânica

Uma folha de dados pode orgulhosamente reivindicar uma vida mecânica de 10 milhões de ciclos. No entanto, não baseie seu cronograma de manutenção neste número. A vida elétrica sob plena carga pode atingir apenas 100.000 ciclos. A vida mecânica mede apenas quanto tempo a mola e a armadura se movem sem que nenhuma corrente elétrica passe por elas. Baseie seus cálculos de retorno sobre o investimento (ROI) estritamente na vida elétrica avaliada para seu tipo de carga específico.

Arco de contato e explosões magnéticas

Altas tensões CC causam problemas graves quando os contatos abrem. Ao contrário da CA, a tensão CC nunca ultrapassa zero. Conseqüentemente, a energia CC sustenta arcos elétricos violentos à medida que o entreferro físico aumenta. Este arco vaporiza o material de contato e cria acúmulo de carbono. Se você alternar CC de alta tensão, avalie se precisa de modelos que contenham recursos de ruptura magnética. As explosões magnéticas usam ímãs internos para afastar o arco elétrico dos contatos, extinguindo-o rapidamente.

Proteção indutiva contra retrocesso

Quando você desenergiza uma bobina, o campo magnético em colapso gera um enorme pico de alta tensão. Este pico dispara para trás no circuito de controle. Esta tensão reversa destrói facilmente transistores e microcontroladores. Você deve garantir que seu projeto incorpore proteção indutiva contra contragolpes. Use diodos flyback colocados em paralelo reverso nas bobinas DC. Para bobinas CA, implemente varistores ou circuitos amortecedores RC. Essas simples adições dissipam com segurança o pico de energia destrutivo.

5. Selecionando um fornecedor de relés eletromagnéticos

Escolher um fornecedor envolve muito mais do que simplesmente encontrar o preço mais baixo. Representa uma decisão crítica de gerenciamento de risco. Um lote mal fabricado pode comprometer toda a sua linha de produtos.

Critérios de Avaliação e Conformidade

Primeiro, examine seu histórico de conformidade e certificação. Você deve rejeitar firmemente fornecedores que não possuam marcações UL, CSA, VDE ou TUV verificáveis. Certificações falsas ou ausentes expõem sua empresa a responsabilidades massivas. Os componentes devem atender aos códigos locais de segurança elétrica para garantir a segurança do consumidor e a conformidade industrial.

Consistência de Qualidade (ISO 9001)

Peça aos fornecedores em potencial seus dados de tempo médio entre falhas (MTBF). Solicite documentação recente de testes em lote. Um com certificação ISO 9001 fornecedor de relés eletromagnéticos implementa verificações rigorosas de controle de qualidade. Eles monitoram as variações de resistência de contato entre as execuções de produção. A resistência de contato consistente garante desempenho térmico confiável em campo.

Ação do próximo passo

Nunca se comprometa com compras em massa com base apenas em uma planilha de dados em PDF. Solicite primeiro folhas de especificações de engenharia detalhadas. Em seguida, solicite amostras de engenharia. Instale essas amostras em seu protótipo físico. Meça o desempenho térmico real sob carga. Verifique o consumo preciso de corrente da bobina usando um osciloscópio. Somente após a validação física você deverá finalizar seu contrato de aquisição.

Conclusão

A seleção do componente de comutação correto requer o equilíbrio entre as delicadas restrições do lado do controle e as duras realidades do lado da carga. Você deve priorizar margens generosas de segurança física para acomodar correntes de partida imprevisíveis. Lembre-se sempre de separar suas expectativas de vida mecânica das limitações reais de vida elétrica. Incorpore adições críticas de segurança, como diodos flyback e botões de teste traváveis, para proteger os circuitos e os técnicos de manutenção.

Para avançar, consulte fichas técnicas detalhadas de engenharia para finalizar seus cálculos de carga. Não hesite em entrar em contato com representantes técnicos de vendas para solicitações de amostras personalizadas. Eles fornecem orientação de redução de potência específica da aplicação, adaptada precisamente ao seu ambiente operacional.

Perguntas frequentes

P: Qual é a diferença entre relés eletromagnéticos de bobina CA e CC?

R: As bobinas CA incluem um anel de sombreamento no núcleo magnético. Este anel evita que o relé vibre ou vibre quando a corrente alternada cruza zero. Uma bobina DC alimentada com AC irá vibrar violentamente. Por outro lado, uma bobina CA alimentada com CC provavelmente consumirá corrente excessiva, superaquecerá e queimará rapidamente.

P: Como você evita a soldagem de contato em um relé eletromagnético?

R: A soldagem por contato ocorre devido a correntes de irrupção maciças de cargas capacitivas ou de motor, ou de arcos elétricos severos. Evite isso superdimensionando a amperagem do contato. Você também pode usar lógica de comutação zero-cross ou selecionar materiais de contato especializados e altamente robustos, como óxido de prata e estanho (AgSnO2).

P: Posso acionar um relé industrial de 24 V diretamente de um Arduino ou Raspberry Pi?

R: Não. Os microcontroladores produzem 3,3 V ou 5 V em corrente muito baixa, normalmente abaixo de 20 mA. Você deve usar um módulo de relé contendo um transistor driver. Alternativamente, você pode usar um optoacoplador intermediário combinado com uma fonte de alimentação separada de 24 V para acionar a bobina industrial com segurança.
