As aplicações CC de alta tensão em sistemas modernos de armazenamento de energia enfrentam graves riscos de arco durante a comutação rotineira de carga. Ao contrário da energia CA, a corrente contínua carece de um ponto de cruzamento zero natural. Este fluxo elétrico constante significa que os arcos se sustentam por mais tempo. Os engenheiros consideram a extinção do arco um ponto crítico de falha no projeto do sistema. Consideramos o mecanismo de sopro magnético uma solução mecânica comprovada. Ele estica e separa com segurança arcos CC de alta energia. Este artigo ultrapassa as definições básicas para fornecer uma estrutura de avaliação pragmática. Você aprenderá como especificar os componentes de comutação corretos para armazenamento de energia de bateria, inversores solares e infraestrutura de veículos elétricos. Detalhamos os requisitos de polaridade, características específicas de carga e restrições físicas de montagem. Isso garante que você mantenha a estabilidade do sistema a longo prazo sem exagerar na engenharia do seu projeto inicial.
Os mecanismos de sopro magnético oferecem uma alternativa robusta aos contatores selados cheios de gás, especialmente em aplicações onde o vazamento de gás representa um risco de falha a longo prazo.
A seleção do relé de armazenamento de energia correto requer o alinhamento da polaridade do relé (polarizado versus não polarizado) com o fluxo de energia bidirecional do sistema.
A avaliação deve ir além das classificações de tensão/corrente de base para incluir o tempo de compensação, desgaste de contato sob cargas indutivas e conformidade com os padrões de segurança UL/IEC.

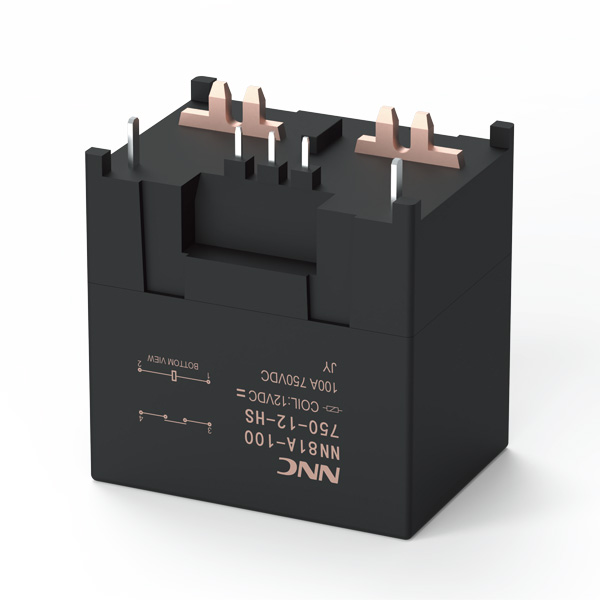

Os ímãs permanentes ficam adjacentes aos contatos elétricos dentro desses dispositivos. Quando os contatos se separam, um arco elétrico se acende na lacuna. Os ímãs geram um campo magnético localizado perpendicular ao caminho do arco. A força de Lorentz resultante empurra o arco de plasma condutivo para fora, em uma rampa de arco dedicada. A rampa força o arco a se esticar, atingir as aletas de resfriamento e perder energia térmica rapidamente. Este mecanismo físico atua como um altamente confiável relé de supressão de arco . Você não confia na integridade do vácuo para extinguir a chama.
Você deve comparar esta abordagem mecânica com relés hermeticamente selados e cheios de gás. Unidades cheias de gás usam misturas de hidrogênio ou nitrogênio para abafar o arco. Eles têm um desempenho excepcionalmente bom no primeiro dia. No entanto, os sistemas de armazenamento de energia operam frequentemente durante dez a quinze anos. Com o tempo, as vedações de epóxi degradam-se lentamente. Moléculas de gás permeiam para fora. O oxigênio vaza para dentro. Esta degradação silenciosa compromete a rigidez dielétrica. Você não pode detectar facilmente um vazamento na vedação até que o relé falhe catastroficamente sob carga. Os projetos de explosão magnética dependem inteiramente do desgaste mecânico. A erosão de contato ocorre a uma taxa previsível. Seus engenheiros podem modelar esse desgaste e programar a manutenção com precisão.
As equipes de compras devem avaliar cuidadosamente a relação custo/desempenho. Contatores de gás selados exigem ambientes de fabricação complexos. Isso aumenta o preço de compra inicial. Os modelos de sopro magnético oferecem vantagens de custo iniciais distintas. Eles utilizam gabinetes robustos de ar ambiente. Eles se destacam em ambientes de alto ciclo, como inversores solares conectados à rede. Ao aceitar dimensões físicas um pouco maiores, você ganha um componente robusto. Você mitiga totalmente os riscos ocultos do esgotamento do gás.
Os modernos sistemas de armazenamento de energia de bateria (BESS) carregam e descarregam rotineiramente. Este ciclo operacional empurra a corrente em duas direções distintas. Você deve entender como isso afeta a supressão de arco interno. Os relés polarizados utilizam um layout magnético simplificado. Eles apenas empurram o arco corretamente quando a corrente flui em uma direção específica. Se você enviar corrente reversa através de uma unidade polarizada, o campo magnético empurra o arco para longe da calha. O plasma pode derreter o invólucro plástico interno instantaneamente. Unidades polarizadas são mais baratas de fabricar. Você os especifica apenas para circuitos unidirecionais estritos.
Os relés não polarizados utilizam uma arquitetura magnética complexa. Eles direcionam o arco com segurança para dentro do chute, independentemente da direção da corrente. Os bancos de armazenamento de baterias exigem essa capacidade bidirecional. Dimensionar o relé de armazenamento de energia correto requer uma auditoria rigorosa dos caminhos do fluxo de energia do seu sistema. Um erro comum é comprar unidades polarizadas para um rack de bateria bidirecional para economizar orçamento inicial.
Os engenheiros muitas vezes confundem corrente de transporte contínua e corrente de abertura/interrupção. A corrente contínua determina os limites térmicos dos contatos fechados. A corrente de abertura/interrupção define o que o relé pode comutar com segurança sob cargas operacionais normais. As capacidades de resistência a curto-circuito definem como a unidade se comporta durante uma falha catastrófica do sistema. Você deve especificar seu relé de alta tensão para lidar com o pior cenário de desconexão de emergência.
Evite projetar excessivamente a classificação de transporte contínuo. Contatos superdimensionados requerem armaduras mais pesadas. Armaduras mais pesadas requerem maior potência de acionamento da bobina. Eles também sofrem de pior ressalto de contato durante o fechamento.
Parâmetro de classificação | Definição de Engenharia | Impacto na arquitetura ESS |
|---|---|---|
Corrente de transporte contínua | Corrente máxima que os contatos fechados podem transportar sem superaquecimento. | Determina o gerenciamento térmico básico necessário dentro do gabinete. |
Corrente de comutação de abertura/interrupção | Nível de corrente em que o relé pode abrir ou fechar repetidamente com segurança. | Dita o ciclo de vida mecânico esperado das placas de contato. |
Resistência a curto-circuito | Pico de corrente, o relé pode sobreviver fechado antes do fechamento por soldagem. | Define margens de segurança durante um evento catastrófico de curto prazo. |
Os inversores solares e os bancos de baterias de íons de lítio apresentam perfis de carga totalmente diferentes. As entradas do inversor solar geralmente atuam como cargas altamente capacitivas. Os capacitores atraem enormes correntes de irrupção na conexão inicial. Esse pico repentino pode facilmente unir os contatos do relé. Os bancos de baterias geralmente apresentam cargas altamente indutivas durante a eliminação de falhas. Os indutores resistem a mudanças repentinas no fluxo de corrente. Quando você interrompe uma carga indutiva, o circuito gera um enorme pico de tensão. Este pico alonga significativamente a duração do arco. Você deve aplicar fatores de redução estritos à sua escolha de relé, dependendo do tipo de carga específico.
Especificar os parâmetros elétricos é apenas metade da batalha. As restrições de instalação física determinam o sucesso a longo prazo. Como esses componentes dependem de ímãs permanentes internos, a proximidade física é importante.
Se você montar vários relés alinhados uns contra os outros, seus campos magnéticos vazarão para fora. Este fluxo externo causa severa interferência magnética. Os campos interferentes podem enfraquecer ou distorcer a trajetória de explosão interna das unidades adjacentes. Uma trajetória alterada significa que o arco pode não conseguir alcançar as aletas de resfriamento. O arco se sustenta e destrói os contatos. Você deve seguir rigorosamente as zonas de exclusão do fabricante. Sempre espace esses componentes de acordo com as diretrizes de espaço recomendadas.
A orientação de montagem também afeta diretamente o desempenho. Chutes de arco baseados em ar ambiente dependem parcialmente da dinâmica de fluidos. O plasma quente sobe naturalmente. A gravidade desempenha um papel na movimentação do ar superaquecido. Se você montar o componente de cabeça para baixo, forçará o arco a lutar contra a gravidade. Isto reduz drasticamente a eficiência de compensação. As suposições padrão de engenharia geralmente assumem uma orientação vertical.
Restrições de pegada afetam os projetos modernos de gabinetes. Freqüentemente, você instala um novo relé de energia dentro de um carregador de veículo elétrico altamente compacto. O espaço é um luxo premium. Os modelos de explosão mecânica requerem zonas de dissipação térmica adequadas. Você deve levar em consideração a circulação de ar em seu software CAD antecipadamente.
Mantenha uma folga mínima de 50 mm entre os componentes magnéticos de alta tensão.
Certifique-se de que as aberturas de ventilação da calha de arco estejam voltadas para longe de microeletrônicos sensíveis ou chicotes elétricos.
Verifique as diretrizes de orientação antes de finalizar os suportes de montagem do gabinete interno.
Proteja os sensores de efeito Hall próximos para evitar leituras falsas causadas por fluxo magnético disperso.
Um processo de especificação sistemático evita falhas dispendiosas em campo. Não confie apenas nos números das folhas de dados de primeira linha. Siga uma estrutura de aquisição rigorosa para garantir a compra do componente certo para o trabalho.
Primeiro, defina explicitamente o envelope operacional do seu sistema. Mapeie a tensão nominal máxima de operação. Calcule a corrente de falha de pico absoluta que suas baterias podem fornecer. Estime os ciclos de comutação mecânica necessários versus os ciclos de comutação elétrica. Os ciclos mecânicos ocorrem sem carga viva. Os ciclos elétricos determinam a vida útil real do arco. Defina esses números claramente antes de falar com um fornecedor.
Em seguida, audite o layout exato do fluxo de energia. Rastreie o caminho atual durante um estado de carregamento rápido. Rastreie o caminho atual durante um estado de descarga intensa. Esta auditoria determina seus rígidos requisitos de polaridade. Nunca adivinhe a polaridade.
Terceiro, verifique a conformidade regulatória regional. Um industrial relé CC deve possuir marcas de segurança específicas. Certifique-se de que a unidade esteja em conformidade com UL 60947-4-1 para os mercados norte-americanos. Verifique a conformidade com a IEC 61810 para implantações na Europa. A falta de certificações interromperá o lançamento do produto final indefinidamente.
Finalmente, nunca se comprometa com um pedido de volume sem uma validação física extensa. Testes de amostras padronizados isolam precocemente a má qualidade de fabricação.
Verificação da resistência da linha de base: Meça a resistência de contato em miliohms na amostra nova e sem alimentação.
Troca de banco de carga: Ciclo do componente na corrente de transporte contínua calculada por 100 ciclos.
Imagens térmicas: Use uma câmera infravermelha para monitorar as temperaturas do invólucro durante os ciclos de estabelecimento/interrupção.
Resistência Pós-Teste: Meça novamente a resistência de contato para calcular o acúmulo de carbono e a erosão de contato.
Um devidamente especificado relé de alta tensão magnético exibirá picos térmicos mínimos durante esses testes. Você verá um aumento pequeno e previsível na resistência. Você não verá deformação da caixa ou arcos elétricos sustentados.
Especificar um componente de comutação confiável requer ir além das classificações básicas de tensão. Você deve equilibrar ativamente as necessidades de corrente bidirecional em relação à polaridade interna do ímã. Você deve gerenciar as restrições físicas da instalação, como interferência magnética e orientação. Priorizar a supressão de arco mecânico previsível em vez de alternativas de gás selado oferece vantagens distintas a longo prazo. A abordagem mecânica elimina a ameaça oculta da lenta permeação de gases.
Incentivamos os engenheiros de projeto e as equipes de compras a colaborarem estreitamente no início da fase de projeto. Baixe um guia abrangente de design do fabricante. Solicite curvas de desempenho de ficha técnica específicas. Consulte diretamente um engenheiro de aplicação para revisar o esquema exato de armazenamento de energia da bateria antes de finalizar sua lista de materiais.
R: Tecnicamente sim, mas com uma capacidade significativamente reduzida e um risco muito maior de falha catastrófica. O campo magnético interno afasta o arco reverso da calha de segurança. O plasma derreterá rapidamente os componentes internos. Sempre especifique um modelo não polarizado para sistemas bidirecionais.
R: A Lei de Paschen determina que a menor densidade do ar em grandes altitudes reduz a rigidez dielétrica geral do entreferro. O ar ambiente torna-se menos eficaz no resfriamento e na quebra do arco. Você deve reduzir a especificação de tensão máxima ou utilizar um modelo com lacunas de contato físico maiores para implantações em grandes altitudes.
R: Você deve esperar aumentos realistas de miliohms devido à carbonização induzida por arco nas placas de contato. A resistência geralmente aumenta de uma linha de base de 1-3 miliohms até 10-15 miliohms ao longo de milhares de ciclos. Seu sistema de gerenciamento de bateria (BMS) deve monitorar ativamente essa queda de tensão resultante para acionar a manutenção programada.
