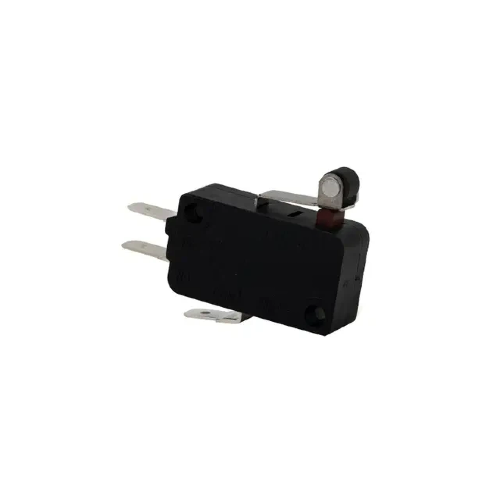

Microinterruptores , também conhecidos como interruptores de ação instantânea, são componentes pequenos, mas poderosos, em diversas aplicações eletrônicas e industriais. Sua principal função é fornecer comutação precisa e confiável em dispositivos onde a precisão e a velocidade são cruciais. Quer você precise deles para eletrodomésticos, sistemas automotivos ou máquinas industriais, a fiação correta de um microinterruptor garante sua longevidade e desempenho confiável. Neste guia detalhado, orientaremos você em tudo o que você precisa saber sobre como conectar um micro switch, desde o básico até instruções passo a passo, configurações de fiação, solução de problemas e práticas recomendadas.
Antes de mergulhar no processo de fiação de um microinterruptor, é importante entender o que é um microinterruptor e como ele funciona. Um microinterruptor é um dispositivo eletromecânico que usa uma força física para ativar um circuito elétrico. O “micro” no nome refere-se ao movimento mecânico mínimo necessário para acionar a chave.
Um micro switch é um tipo de switch que opera com força física mínima. Ele foi projetado para ligar ou desligar um circuito com uma ação rápida, que é altamente confiável e eficiente. O mecanismo interno normalmente usa um atuador com mola, que posiciona a chave entre as posições aberta e fechada.
Um microinterruptor é composto de várias partes que trabalham juntas para permitir uma comutação confiável:
Atuador : A parte móvel que é pressionada, puxada ou acionada para iniciar a chave.
Contatos : As peças elétricas que abrem ou fecham o circuito quando o atuador está acionado.
Carcaça : A carcaça externa que protege os componentes internos.
Mola : Uma mola dentro da chave que garante que o atuador retorne à sua posição original após ser acionado.
Existem diferentes tipos de microinterruptores projetados para aplicações específicas. Abaixo está um resumo dos tipos comuns:
Tipo | Descrição | Melhor usado para |
Microinterruptor básico | Microinterruptor padrão com atuador de alavanca. Ele fornece comutação de ação instantânea confiável para fins gerais. | Aplicações de uso geral, como eletrodomésticos. |
Microinterruptor de rolo | Apresenta um rolo no atuador para uma operação mais suave, reduzindo o desgaste. | Aplicações com movimentos repetitivos como correias transportadoras. |
Microinterruptor subminiatura | Uma versão compacta do microinterruptor padrão. Perfeito para aplicações com espaço limitado. | Eletrônicos de consumo e pequenos equipamentos. |
Microinterruptor selado | Projetado para ser resistente à água, poeira e outros fatores ambientais. | Ambientes agressivos, como máquinas externas ou instalações industriais. |
Microinterruptor de alta corrente | Capaz de lidar com correntes mais altas em comparação com microinterruptores padrão. | Aplicações de alta potência, como máquinas automotivas e pesadas. |
Antes de conectar um microinterruptor, você precisará de algumas ferramentas essenciais e de uma compreensão dos terminais do comutador. Vamos examinar os componentes e ferramentas necessários para a fiação.
Para conectar um microinterruptor, você precisará das seguintes ferramentas:
Decapadores de Fios : Para retirar o isolamento das extremidades dos fios.
Chave de fenda : Para apertar parafusos nos terminais da chave.
Ferro de Soldar : Se necessário, para fazer uma conexão permanente aos terminais.
Multímetro : Para verificar a continuidade e verificar a fiação correta.
Fios Apropriados : A bitola correta do fio para sua aplicação.
Um microinterruptor normalmente possui três terminais: Comum (C), Normalmente Aberto (NA) e Normalmente Fechado (NC). Compreender esses terminais é crucial para a fiação adequada:
Comum (C) : Este terminal é o ponto de conexão central onde a energia entra ou sai do switch.
Normalmente aberto (NA) : O terminal NA está aberto por padrão e só fará contato quando a chave for acionada.
Normalmente fechado (NC) : O terminal NC é fechado por padrão e abrirá quando a chave for acionada.
Cada terminal desempenha um papel crucial na determinação do comportamento do switch quando ele é ativado.
A fiação correta de um microinterruptor garante que ele funcione conforme o esperado e tenha um desempenho confiável ao longo do tempo. Abaixo está um guia passo a passo para ajudá-lo a conectar um microinterruptor.
Comece descascando as pontas dos fios que você conectará aos terminais do microinterruptor. Use descascadores de fio para remover o isolamento com cuidado, expondo cerca de 1/4 de polegada do fio. Certifique-se de que os fios tenham a bitola correta para a classificação do interruptor para evitar sobrecarregar o interruptor.
Determine qual terminal você usará com base na configuração necessária para sua aplicação:
Para uma configuração Normalmente Aberta (NA), conecte o fio de alimentação ao terminal Comum (C) e o fio de carga ao terminal NO.
Para uma configuração Normalmente Fechada (NC), conecte o fio de alimentação ao terminal Comum (C) e o fio de carga ao terminal NC .
Usando uma chave de fenda ou ferro de soldar (se necessário), conecte os fios preparados aos terminais apropriados . Aperte os parafusos para fixar os fios no lugar. Certifique-se de que não haja nenhuma conexão solta, pois isso pode resultar na operação não confiável do switch.
Depois que o microinterruptor estiver conectado, é importante testá-lo antes de usar. Usando um multímetro, verifique a continuidade entre o terminal Comum (C) e o terminal NO ou NC, dependendo da configuração:
NÃO : Não deve haver continuidade até que a chave seja acionada.
NC : A continuidade deve estar presente até que a chave seja acionada.
Teste a fiação ativando manualmente o switch e garantindo que ele se comporte conforme o esperado.
Os microinterruptores são versáteis e podem ser conectados em diferentes configurações dependendo da aplicação. Vamos explorar algumas configurações de fiação comuns para diferentes usos.
Em uma configuração Normalmente Aberta (NA), a chave está aberta por padrão e só fecha o circuito quando é acionada. Esta é a configuração mais comumente usada para controlar dispositivos que só devem ser ativados quando uma condição específica for atendida.
Intertravamentos de segurança : Usados em máquinas para garantir que as proteções de segurança estejam instaladas antes que a máquina possa operar.
Chaves de limite : Em transportadores, para detectar a posição de peças móveis.
Em uma configuração Normalmente Fechada (NC), a chave é fechada por padrão, permitindo que a corrente flua através do circuito até que a chave seja acionada, o que abre o circuito. Esta configuração é usada quando um dispositivo precisa ser alimentado, a menos que haja uma emergência ou condição de segurança que interrompa o fluxo.
Botões de parada de emergência : Em ambientes industriais onde pressionar o botão deve cortar imediatamente a energia de um sistema.
Sistemas de Alarme : Para detectar quando uma porta ou janela é aberta.
Às vezes, apesar de seguir o procedimento de fiação correto, ainda podem surgir problemas. Abaixo estão alguns problemas comuns e como solucioná-los.
Se os fios não estiverem conectados corretamente aos terminais do microinterruptor, verifique o seguinte:
Parafusos soltos : Certifique-se de que os parafusos estejam bem apertados ao redor das extremidades do fio.
Isolamento do fio : Certifique-se de que não há isolamento na parte do fio que precisa entrar em contato com o terminal.
Bitola do fio errada : Verifique se a bitola do fio é apropriada para a corrente nominal da chave.
Se o microinterruptor não ativar ou desativar conforme esperado, verifique:
Conexão de terminal incorreta : Certifique-se de que os terminais corretos sejam usados para configurações NA ou NC.
Interruptor com defeito : Se o interruptor ainda não funcionar após o teste, ele pode estar danificado ou com defeito.
Use um multímetro para verificar a continuidade e a fiação correta. Isso o ajudará a identificar quaisquer problemas antes de usar o switch em um circuito ativo.
Para garantir que seus microinterruptores funcionem de maneira confiável ao longo do tempo, siga estas práticas recomendadas ao conectá-los:
Sempre desconecte a alimentação antes de conectar um microinterruptor para evitar choque elétrico ou danos.
Use ferramentas isoladas para reduzir o risco de curto-circuitos acidentais.
Certifique-se de que cada fio esteja firmemente conectado aos terminais para evitar mau contato e desempenho não confiável.
Para conexões permanentes, considere soldar os fios em vez de usar parafusos.
Use a bitola de fio correta e certifique-se de que a corrente nominal do microinterruptor corresponda aos requisitos da aplicação para evitar superaquecimento ou falha.
A fiação correta de um microinterruptor é essencial para garantir desempenho confiável e longevidade. Seguindo as etapas descritas neste guia, você pode conectar com segurança um microinterruptor para sua aplicação específica, seja para automação industrial, eletrodomésticos ou sistemas automotivos. É importante testar sua fiação antes da instalação e seguir as práticas recomendadas para conexões seguras e protegidas para evitar possíveis problemas. A fiação adequada garante que seu microinterruptor funcionará com precisão e eficiência ao longo do tempo, evitando paralisações e reparos dispendiosos.
Na Clion Electric Co., Ltd., nos especializamos em fornecer microinterruptores de alta qualidade projetados para atender às necessidades de diversos setores. Nossos produtos são construídos para garantir desempenho confiável e duradouro em uma ampla gama de aplicações. Se você está procurando orientação especializada ou a solução de micro switch perfeita para o seu projeto, convidamos você a entrar em contato conosco. Nossa equipe está aqui para ajudá-lo a selecionar os componentes certos e garantir o sucesso de seus projetos de fiação. Deixe-nos ajudá-lo a fazer a melhor escolha para suas necessidades de mudança.
Os terminais NO estão abertos por padrão e só fecham quando acionados. Os terminais NC são fechados por padrão e abertos quando acionados.
Os microinterruptores são normalmente projetados para controle de baixa tensão, mas certos modelos podem lidar com correntes mais altas. Certifique-se de que o switch esteja classificado para a tensão e a corrente do seu sistema.
Não necessariamente. A maioria dos microinterruptores possui terminais de parafuso que não requerem soldagem. No entanto, algumas aplicações podem exigir soldagem para uma conexão mais permanente.
Use um multímetro para verificar a continuidade nas posições desejadas (NA ou NF) para verificar se a chave está funcionando corretamente quando acionada.
A fiação incorreta pode causar mau funcionamento dos interruptores, falha no acionamento ou até mesmo danos ao dispositivo ou circuito. Sempre verifique as conexões e configurações antes de ligar.
