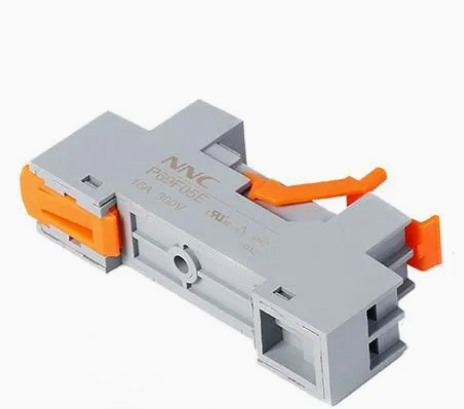

Selecionar o componente errado para uma configuração de painel de controle compacto não causa apenas atrasos na montagem. Corre o risco de falha térmica, falhas de arco e grave não conformidade em operações industriais. Você pode presumir que contagens de pinos idênticas garantem um intertravamento perfeito. Eles não. Embora os dispositivos de comutação pareçam altamente padronizados, as tolerâncias dos soquetes variam drasticamente em todo o mercado. Os designs dos terminais e as classificações dos materiais diferem significativamente entre os fabricantes.
Se você não combinar essas conexões, comprometerá a segurança do painel e o tempo de atividade operacional. Este guia detalha os critérios elétricos, mecânicos e ambientais exatos necessários para avaliar a compatibilidade. Mostramos como combinar perfeitamente um soquete de relé para integrações de relés em miniatura. Você aprenderá a verificar as capacidades atuais, especificar estilos de montagem corretos e selecionar as tecnologias de terminal corretas. A aplicação dessas regras garante confiabilidade a longo prazo em seus sistemas de controle.
A configuração dos pinos é apenas a primeira etapa: o tamanho da lâmina, o passo e a contagem de pólos devem estar alinhados, mas a redução térmica e a rigidez dielétrica determinam a compatibilidade real.
As classificações de corrente devem exceder a carga: Um relé de potência miniatura de 16A requer um soquete de relé de 16A (ou superior) para evitar a degradação do terminal sob carga contínua.
A montagem determina a velocidade de manutenção: A escolha entre soquetes de relé plug-in em trilho DIN e bases montadas em PCB impacta os tempos de substituição e solução de problemas futuros.
A tecnologia de terminal reduz as taxas de falha: Os terminais push-in oferecem resistência superior à vibração em relação aos terminais de parafuso tradicionais em ambientes industriais pesados.
Os engenheiros muitas vezes enfrentam pressão para montar painéis de controle rapidamente. Essa pressa leva a sérios erros de compatibilidade de componentes. Compreender as consequências mecânicas do mau emparelhamento evita falhas dispendiosas do sistema.
Muitos técnicos caem na armadilha de assumir a compatibilidade universal. Eles acreditam que layouts de pinos correspondentes garantem uma operação segura em diferentes marcas. Este é um equívoco perigoso. Você pode conectar um dispositivo a uma base de relé aleatória só porque ele cabe. No entanto, a espessura da lâmina e a tensão de contato variam em frações de milímetro. Conexões soltas reduzem a área de contato físico. Essa baixa tensão de acoplamento causa diretamente microarco. Com o tempo, o microarco destrói a placa do terminal e compromete todo o circuito.
Materiais de qualidade inferior criam problemas de aquecimento localizados distintos. Quando você emparelha uma unidade de comutação de alta qualidade com uma base de baixa qualidade, a base se torna um gargalo. O metal inferior dentro da base resiste ao fluxo elétrico. A resistência gera calor durante a operação contínua. Esta acumulação térmica coze os plásticos circundantes. Degrada rapidamente a vida útil de ambos os componentes. Além disso, o derretimento de plásticos pode anular instantaneamente suas caras certificações de painel UL/IEC.
Os ambientes industriais punem os gabinetes de controle. Máquinas pesadas produzem vibrações constantes e de baixa frequência. Se o seu soquete não tiver clipes de retenção adequados, essas vibrações deslocarão lentamente os componentes do plug-in. O tempo de inatividade não planejado custa milhares de dólares por minuto às instalações de fabricação. Enquadrar sua escolha de componentes em torno da segurança mecânica evita essas desconexões repentinas.
Erros comuns:
Ignorando microtolerâncias entre diferentes marcas de componentes.
Supor que uma carga de 8A torna uma base de 10A aceitável para um dispositivo de 16A.
Esquecer de instalar clipes de retenção em zonas de alta vibração.

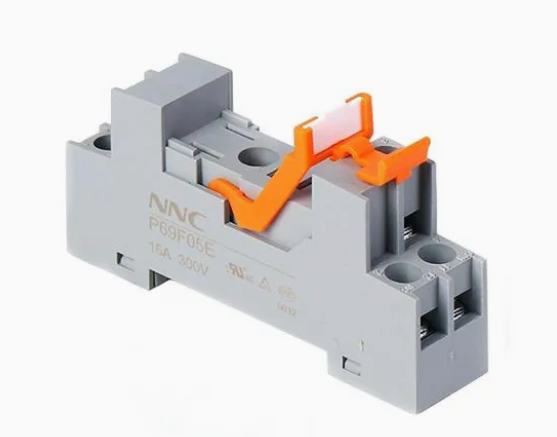

A seleção da base apropriada requer uma avaliação metódica. Você deve alinhar três dimensões de engenharia distintas para garantir uma operação segura.
A tensão correspondente e a capacidade de corrente não são negociáveis. A base deve suportar a corrente de falha máxima do sistema, não apenas a carga nominal. Especificar um soquete de relé de 16A é absolutamente crítico ao implantar dispositivos miniatura de alta capacidade. Se você rebaixar a classificação básica, os barramentos internos superaquecerão.
Você também deve verificar a rigidez dielétrica. Esta métrica define a tensão máxima que a caixa plástica pode suportar antes de quebrar. Verifique a tensão de isolamento da bobina ao contato. Em seguida, verifique o isolamento pólo a pólo. A alta rigidez dielétrica evita arcos perigosos no circuito cruzado durante picos de energia.
Os fatores de forma física determinam a compatibilidade imediata. Você deve avaliar as configurações de estilo blade em relação às configurações de pino redondo. Terminais tipo blade normalmente combinam com equivalentes da série MY/LY da Omron. As configurações de pinos redondos dominam os temporizadores industriais mais antigos e resistentes. Em seguida, combine a contagem de pólos com precisão. Certifique-se de que as configurações de pólo único (SPDT), pólo duplo (DPDT) ou quatro pólos (4PDT) estejam alinhadas. Finalmente, verifique cuidadosamente as tolerâncias de espaçamento entre passos para evitar entortar os pinos durante a inserção.
Os componentes industriais exigem certificações de segurança rigorosas. Procure aprovações independentes na própria base. Deve ter suas próprias marcações UL508, CE ou CSA. Nunca presuma que a certificação do dispositivo superior cobre a base inferior. Avalie rigorosamente as classificações de inflamabilidade. Use plásticos com classificação UL94 V-0 para ambientes de controle industrial. Esses plásticos se autoextinguem em dez segundos, impedindo a propagação de incêndios em gabinetes.
Dimensão Avaliação | Parâmetro chave | Padrão de Engenharia |
|---|---|---|
Capacidade Elétrica | Corrente e resistência dielétrica | Corresponder ou exceder o limite de 16A; > Isolamento de 2.000 Vca |
Layout Mecânico | Estilo e passo do alfinete | Lâmina vs. Pino Redondo; Correspondência exata de passo em mm |
Segurança de Materiais | Classificação de inflamabilidade | UL94 V-0 (Autoextinguível) |
Os engenheiros montam dispositivos de maneira diferente com base nas restrições espaciais e nos requisitos de manutenção. Você deve selecionar um estilo de montagem adequado ao seu ambiente de implementação específico.
Estas unidades modulares deslizam diretamente sobre trilhos metálicos padrão de 35 mm. Eles representam o padrão da indústria para painéis de controle e gabinetes de automação. Um soquete de relé plugável de qualidade projetado para trilhos DIN permite uma rápida substituição em campo. Ao avaliar esses modelos, teste a resistência de aderência do trilho. Apertos fracos fazem com que as unidades deslizem lateralmente durante a fiação. Avalie a largura ocupada para economizar espaço no painel horizontal. Finalmente, analise a lógica de roteamento dos fios. Os melhores projetos separam fisicamente os terminais de entrada da bobina dos terminais de carga de alta tensão.
Os engenheiros especificam montagens de PCB para eletrônicos OEM produzidos em massa e controladores de motores compactos. Essas unidades são soldadas diretamente nas placas de circuito. Os critérios de avaliação mudam fortemente em direção às realidades de produção aqui. Você deve confirmar a resistência ao calor da soldagem por onda. O plástico não pode deformar durante o processo de soldagem de fábrica. Meça a altura do impasse com cuidado. As lacunas de isolamento adequadas permitem a lavagem do fluxo químico por baixo do invólucro. A otimização do espaço ocupado continua vital para a redução do tamanho das placas.
Alguns ambientes tornam inúteis os trilhos DIN padrão. Aplicações de trânsito pesado e baias automotivas sofrem vibrações extremas em vários eixos. As bases de montagem em painel são aparafusadas diretamente no chassi de metal. Eles oferecem rigidez mecânica incomparável. Ao adquiri-los, avalie a durabilidade do flange. Flanges de plástico fino quebram sob o torque do parafuso. Verifique as tolerâncias de montagem dos furos dos parafusos para garantir o alinhamento com as placas do chassi pré-perfuradas.
Categoria de montagem | Melhor ambiente de aplicação | Critérios de seleção primária |
|---|---|---|
Montagem em trilho DIN | Painéis de controle industriais | Força de aderência do trilho, separação da fiação |
Montagem em PCB | Placas OEM produzidas em massa | Resistência à solda por onda, altura de impasse |
Montagem em chassi | Trânsito Pesado / Automotivo | Espessura do flange, durabilidade do furo do parafuso |
A escolha do componente impacta os eletricistas que montam o produto final. Os designs e acessórios dos terminais determinam a rapidez com que as equipes constroem e mantêm o painel.
Os tipos de interface de fiação definem a confiabilidade de longo prazo do seu gabinete. Você enfrenta duas escolhas principais:
Terminais de parafuso: Estes continuam sendo o padrão tradicional e econômico. Eles aceitam facilmente uma grande variedade de bitolas de fio. No entanto, eles permanecem altamente suscetíveis ao afrouxamento. A ciclagem térmica e a vibração da máquina retiram os parafusos com o tempo. Eles exigem programas rotineiros de manutenção de torque para evitar falhas de arco.
Terminais Push-In Plus / Spring-Clamp: Esses designs modernos reduzem drasticamente o tempo de instalação. Eles fornecem uma conexão contínua e à prova de vibrações. A mola interna mantém tensão constante independentemente das mudanças de temperatura. No entanto, eles exigem adesão estrita aos limites de bitola do fio (AWG). Os eletricistas devem prender os terminais nos fios trançados antes da inserção.
As bases básicas raramente operam sozinhas em ambientes profissionais. Você precisa de acessórios suplementares para construir um sistema robusto. Vamos examinar as adições vitais para a implantação de um relé de potência em miniatura .
Clipes de retenção/alavancas ejetoras: São absolutamente obrigatórios. Eles fixam a unidade superior com firmeza. Você precisa deles ao montar painéis em posições invertidas ou zonas de alta vibração. As alavancas ejetoras também protegem os dedos dos técnicos durante a manutenção.
Módulos de Proteção: A comutação da bobina gera picos de tensão prejudiciais. Você precisa de espaço para instalar varistores plug-in, circuitos RC ou diodos flyback. Esses pequenos módulos absorvem tensões transitórias e protegem saídas sensíveis do CLP.
Etiquetas marcadoras: Painéis em grande escala parecem labirintos confusos sem rotulagem adequada. Marcadores snap-in fornecem organização crítica. Eles garantem uma experiência de usuário segura e eficiente durante a solução de problemas de emergência.
Melhores práticas para fiação: Sempre direcione os fios da bobina de baixa tensão longe dos fios de carga de alta tensão. Use bases de isolamento lógico para forçar essa separação fisicamente. Descasque o isolamento do fio com precisão para evitar a exposição do cobre descoberto fora do bloco de terminais.
Passar da teoria técnica para a compra requer uma lógica de compras disciplinada. Siga estas etapas para finalizar sua lista de materiais (BOM) com segurança.
Nunca adivinhe a compatibilidade. Abra sempre a ficha técnica do fabricante. Localize a seção "Soquetes recomendados". Os fabricantes projetam esses componentes emparelhados simultaneamente. Usar exatamente a mesma marca para ambas as metades garante uma tensão de contato precisa. Ele também protege a cobertura da garantia. Se uma unidade incompatível falhar, o fabricante anulará sua reivindicação de garantia instantaneamente.
A escassez na cadeia de suprimentos às vezes força você a misturar marcas. Quando você precisar girar, aja como um auditor. Verifique as dimensões exatas do pino em milímetros. Verifique rigorosamente a espessura e a largura da lâmina. Investigue a compatibilidade do material de contato. Evite combinar pinos estanhados com receptáculos de latão descoberto, pois a corrosão galvânica arruinará a conexão. A pesquisa dessas dimensões físicas evita falhas operacionais catastróficas.
Não encomende milhares de unidades às cegas. Solicite primeiro amostras de engenharia ao seu distribuidor. Assim que chegarem, teste a força física de acasalamento. Um bom soquete de relé industrial requer pressão firme e deliberada para assentar o dispositivo. Avalie a sensação de inserção do fio. Entregue as amostras aos seus técnicos de montagem. Pergunte-lhes se os parafusos do terminal se desprendem facilmente. Pergunte se as molas de pressão prendem as ponteiras com segurança. A validação física sempre supera as especificações em papel.
Combinar uma base de montagem para o seu dispositivo de comutação representa uma decisão crítica de engenharia. Envolve gerenciamento térmico rigoroso, estabilidade mecânica e planejamento de longevidade do painel. Não se pode tratar estas bases como mercadorias genéricas. Tolerâncias, classificações de inflamabilidade e designs de terminais determinam a segurança de todo o seu sistema elétrico.
Priorize componentes certificados com marcações UL e CE. Combine perfeitamente suas classificações de corrente elétrica para lidar com condições de falha com segurança. Considere a eficiência da montagem adotando terminais push-in e clipes de retenção adequados. Ao finalizar sua lista de materiais, revise as planilhas de dados meticulosamente. Solicite amostras físicas para testar a força de acoplamento antes de fazer pedidos em massa. Seguir estas etapas garante um painel de controle robusto, confiável e de fácil manutenção.
R: Tecnicamente, ele pode funcionar, mas viola as melhores práticas de projeto elétrico e pode falhar nas inspeções do painel. Sempre corresponda ou exceda a classificação máxima do relé para garantir que os barramentos internos do soquete possam lidar com correntes de falta repentinas.
R: Não. Mesmo que a contagem de pinos corresponda perfeitamente, a espessura da lâmina, o espaçamento entre passos e os mecanismos de travamento variam muito entre os fabricantes. Verifique sempre os desenhos dimensionais nas fichas técnicas antes de emparelhar os componentes.
R: Os clipes evitam que o relé se solte devido a vibração mecânica, impacto no transporte ou expansão térmica. Eles garantem contato elétrico consistente e evitam aquecimento localizado ou paradas operacionais repentinas.
R: Os soquetes de isolamento lógico separam fisicamente os terminais de entrada da bobina dos terminais de carga de alta tensão. Esse design melhora drasticamente a segurança, aumenta a rigidez dielétrica e cria uma organização mais limpa da fiação dentro do painel de controle.
